Lakossági szellőzés: rendszerek és szabályozási

Hogyan lehet szellőztetni egy lakóépületben - lakásban vagy privátban? Mit mondanak a jelenlegi építési szabályzatok? Milyen légszállításra van szükség az öntervezés során?

Hogyan lehet bevezetni a légi csere egy magánházban? Próbáljuk kitalálni.

Szabályozási követelmények

Kezdjük a meglévő szabályozás tanulmányozásával. A lakóépületek szellőztetésére szolgáló aktuális SNiP - 2.04.05-91 Fűtés, szellőzés és légkondicionálás és 2.08.01-89 Lakóépületek.

Az olvasó kényelméért az okmányok legfontosabb követelményeit hoztuk létre.

hőmérséklet

A nappaliban az év leghidegebb öt napjainak hőmérséklete határozza meg.

• A szobahőmérséklet felett -31 ˚ értéknél legalább + 18є-t kell támogatni.
• Ha a leghidegebb ötnapos hét hőmérséklete -31 ° C alatti, a követelmények valamivel magasabbak: a szobáknak legalább + 20 ° C-nak kell lenniük.

A sarokban lévő, legalább két közös falú, utcára néző szoba 2 fokkal magasabb - +20 és +22 -.

Hasznos: a követelmények változatossága abból adódik, hogy alacsony hőmérsékleten és növekvő hőveszteségnél a harmatpont (a vízzáró kondenzáció kezdete) a belső felület felé tolódik. A jelzett hőmérsékletek nem zárják le a fal fagyását.

A fürdőszobák esetében a minimális hőmérséklet + 18 ° C, a fürdőszobákban és zuhanyzóknál - +24.

Levegőcsere

Melyek a bentlakásos helyiségek szellőzési normái (pontosabban a légcsere mértékében)?

További követelmények

Milyen egyéb követelményeket és ajánlásokat talál a lakóépületek fűtésére és szellőzésére vonatkozó SNiP-ben?

• A szellőztetési rendszer külön helyiségek közötti légcserét biztosíthat. Egyszerűen fogalmazva, elrendezheti a konyhában levő kaput és a levegő áramlását - a hálószobában. Valójában a dokumentum meghatározza az ajánlást: az elszívó szellőzést konyhákban, fürdőszobákban, fürdőszobákban, WC-kben és szárítószekrényekben kell biztosítani.

• A lakás szellőztetését az általános szellőzőcsatornához kell kötni, legfeljebb 2 méterre a mennyezetről. Az utasítás célja, hogy minimálisra csökkentsék a szélsőséges időjárás felborulásának valószínűségét.
• Ha a lakóházban külön helyiségeket használnak nyilvános használatra, azokat saját, a házhoz nem kapcsolódó szellőzőrendszerrel szállítják.
• A háromszintes és magasabb épületek esetében a leghidegebb ötnapos, -40 ° C alatti hőmérséklet esetén a fűtési rendszerekkel történő kényszer szellőztetés engedélyezett.
• A gázkazánok és oszlopok az égéstermékek kibocsátásával az általános szellőztetéshez csak az öt emeletes épületnél lehetnek beépíthetők. Szilárd tüzelésű kazánok és vízmelegítők csak egy- és kétszintes épületekben telepíthetők.
• A bejövő levegőt javasoljuk, hogy az állandó tartózkodási idő alatt a telephelyre kerüljön. Ami ténylegesen ismét vezet a már említett rendszerhez: a levegő áramlása a nappaliban és a kipufogógázon keresztül a konyhában és a fürdőszobában.

Hogy működik

Ezért tanulmányoztuk a lakóépületek szellőztetésére vonatkozó alapvető követelményeket. És mi a szellőzés a lakóházakban és magánházakban?

Lakóépületek

hagyományok

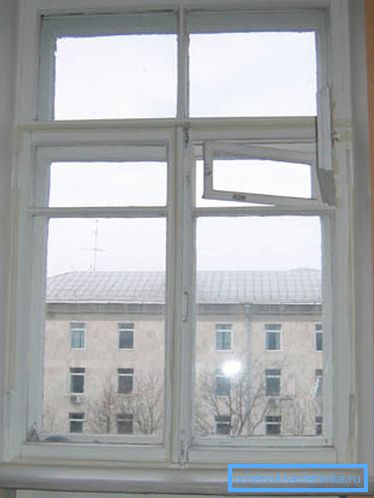

Az Oroszországra és az egész posztszovjet térre vonatkozó rendszer természetes szellőztetés, amely a meleg és a hideg levegő sűrűségének különbségét veszi igénybe a légcsere érdekében. A meleg kerül ki a szoba felső részébe, és onnan a szellőző csatornához; a szovjet építésű házakban a hideg beáramlását szellőzőnyílások és laza fakeretes fakeretek biztosítják.

A kipufogó szellőzést a már említett rendszer szerint szerelték fel: fürdőszobákban, WC-kben és konyhákban. A szobákat friss levegővel szellőztették.

Mivel a saját vertikális szellőztető csatornája minden lakásban luxus, ami nem megengedett a sokemeletes épületekben, az egyes apartmanok szellőzőrendszerei függőleges tengelyekkel kombinálódtak.

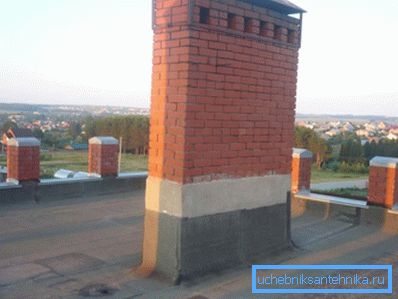

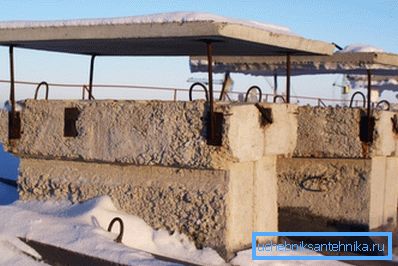

Az aknákat egy vízszintes csatorna egyesítették, amely a tetőhöz vezet, és esernyővel van felszerelve, hogy megvédje a csapadéktól; az egyes apartmanok kivezetése egy rövid függőleges csatorna - egy műhold, amely megakadályozta a lakások közötti levegőcserét.

Milyen előnyökkel jár egy ilyen rendszer:

• Az építés egyszerűsége, és ennek következtében minimális beruházási költségek.
• Minimális működési költségek. Lényegében csak az eldugult szellőzőcsatornák ritka tisztítására van szükség. Az eltömődés oka a gázkályhákból való korom és ritkán az építési munkák megsértése.

• A friss levegő áramlása a szobába közvetlenül az utcáról, anélkül, hogy szükség lenne köztes feldolgozásra.

Természetesen nem hibák nélkül.

• A felső szinteken a szellőzés munkáját minimálisra csökkenti. Innen - gyakori esetek hírhedt felborulása tolóerő a szeles időjárás.
• Hosszú csatorna durva falakkal (a bánya hagyományos anyagai és a lakásban lévő ágak - tégla és beton) magas aerodinamikai ellenállást eredményez, csökkentve a szellőztetés hatékonyságát.
• A csatornák gyakran szivárognak: a cementhabarcs elemeit összekötik. A levegő szivárgás tovább csökkenti a vontatást.

modernség

Az utóbbi időben új épületek építésével egyre inkább végrehajtják a meleg padlással rendelkező rendszert. Hogy néz ki?

A több bányát összekötő vízszintes csatornák a múlté. Ehelyett az egész padlás statikus nyomáskamrává vált.

Fontos: a tetőtér magas hőmérsékletének stabilizálása miatt a felső emelet egyik fő problémája - a hideg mennyezet. Ennek eredményeképpen csökken a fűtési követelmények.

A bányák vízszintes csapokkal egyesítve az ipari gyártás egyetlen egységébe. Ez minimálisra csökkenti a potenciálisan szivárgó vegyületek számát.

A padlásról való felszabadítás a ház minden egyes szakaszában van telepítve. Kombinációja a liftgép helyiséggel lehetővé teszi a ház építészeti megjelenésének megzavarása nélkül, hogy a tető szintjétől 2 méteres magasságig növelje a kibocsátási magasságot, ezáltal tovább növelve a vontatást.

Esernyők, amelyek megvédik az bányát az esőtől és a hótól, eltűntek: egy csepegést okoztak. Ahelyett, hogy a bánya bázisán egy csatornacsatornába rakott raklapot helyeznek el.

A tetőre nyíló bánya négyzet keresztmetszetű lett, amely a szél irányától függetlenül kedvezőbb volt a szélsőséges időben.

A vasbeton lemezekből összeszerelt tetőtéri szakaszokat szakaszokra osztották.

Ezzel két probléma megoldódott:

1. A különböző bejáratokból származó levegő nem keverhető össze. Bizonyos körülmények között történő keverésük azt a tényt eredményezheti, hogy egy csatorna tolóereje egy másik csatorna rovására nő.
2. Megfelelő tűzvédelmi előírások betartását figyelték meg: tűzálló válaszfal megakadályozhatja a forró égéstermékek tűz terjedését.

Mi az eredmény?

• A szellőzés munkája általában stabilabbá vált, függetlenül a szél erősségétől és irányától.
• A műholdas csatorna aerodinamikai ellenállása 1-1,5-ről 6-9 Pa-ra emelkedett, ami az apartmanok levegőcseréjét kevésbé függővé tette a padlón.

Nuance: a felső két emeleten a vontatás még mindig nem elegendő, mivel a szükséges magasságú csatornák - a műholdak egyszerűen nem helyezhetők el. A problémát teljesen megoldják az elszívó ventilátorok beépítésével az apartmanokban: ebben a rendszerben munkájuk már nem vezethet ahhoz a tényhez, hogy az egyik lakásból kilépő levegő a másikba kerül.

Kényszerített kipufogó

A természetes szellőztető rendszer fő problémája a szél erejétől való függése.

A probléma megoldása nyilvánvaló:

1. A bánya aerodinamikai ellenállását mesterségesen alábecsülik (például állítható szelepek felszerelésével).
2. A tengely egy radiális ventilátorral van ellátva zajcsökkentő rendszerrel.

A megnövekedett hatékonyság ára a működési költségek enyhén emelkedik és a projekt beruházási értékét.

Külföldi tapasztalatok

Nagyon érdekes szellőztetési rendszert hajtanak végre a német építők többlakásos épületekben.

• A kipufogó szellőzést a konyhában és a kombinált fürdőszobában szervezik.
• A levegőbevezetés egy közös csatorna, amely kinyílik a helyiségbe, és számos apró nyílást tartalmaz a kerület mentén, valamint egy központi szelepet, amelyhez mágnesszelep és visszatérő rugó tartozik. A légcsatorna nagy aerodinamikai húzással és egy hangtompító kamerával rendelkezik.

Hogyan működik:

• Készenléti üzemmódban a készüléket korlátozott mennyiségben hajtják végre.
• Amikor bekapcsolja a fürdőszobában lévő fényt, vagy erőszakosan táplálja a konyhaszelepet, a levegőbevitel kapacitása drámaian megnő; Ezenkívül a szellőztetés aktív.

Magánházépítés

Nyilvánvaló, hogy az egyház családi házakra nincs általános szellőztetési rendszer: a projektet egy konkrét struktúra képezi. A szerző lehetővé teszi, hogy saját gondolatait megosszon, amit a szellőzés telepítésének tapasztalata támaszt alá.

Séma kiválasztása

A választás a kipufogó szellőzésre fókuszált, kényszerítő indukcióval és a természetes levegő beáramlásával az alagsorban.

Több motívum is volt.

• A kipufogó szellőztetés egyetlen csatorna kialakítását jelenti.. A kínálat és a kipufogó - kettő, ami sokkal nagyobb munkát és a már elvégzett javítások károsodását jelenti.

Meg kell tisztázni: ebben az esetben a légtelenítés csatornája már megtörtént. Ebben a szerepben megjelentek az építõk által álcázott horony, amelyen a padlólapok támaszkodtak, és a külsõ fal. Szükség volt csak a lyukak lyukasztására a levegő beszívás és szervezni a kipufogó az utcán.

• A lakóépületek természetes szellőzésének kiszámítása rendkívül összetett; Ebből a célból olyan összetett képleteket használnak, amelyek figyelembe veszik a sok változót, vagy online számológépeket, amelyek gyakran megbízhatatlan eredményeket adnak. A kényszerített kipufogórendszerben a minimális hiba teljesítménye megegyezik a kipufogó ventilátor teljesítményével.
• A padló alatti légszennyezettség (száraz és a talajszint alatt) lehetővé tette, hogy az időjárástól függetlenül a befújt levegő hőmérséklete stabil legyen.. A fagyáspont alatt lévő talaj hőmérsékletét +10 - +14 fokban tartjuk.

• A működési költségek elhanyagolhatóak. Adunk táblázatot a ventilátor által fogyasztott teljesítmény függőségéről a teljesítményéről.

végrehajtás

A rendszer saját kezűleg történő végrehajtása minimális időt és pénzt igényelt.

• A levegő áramlását a nappaliban szervezzük. A padlón lévő lyukakat rácsokkal fedjük, amelyek védik a rovarokat.

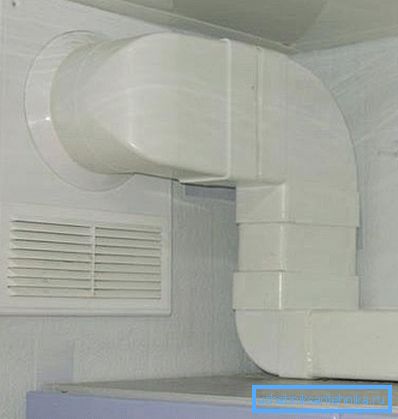

• A gipszkartonba szerelt kipufogócsarnokok zárják a csövet a csavar és a fal között.
• A csatorna és az utcán egy lyuk van lyukasztva, amelybe egy kipufogócső csatorna ventilátorral és egy esernyővel van felszerelve, hogy megóvja az esőtől és a hótól. A csövet lezárják és tömítik; a ventilátor távkapcsolóval van felszerelve.

A teljes kiadás körülbelül 1500 rubel volt. A ház nedvességtartalma kényelmesen stabilizálódott; Télen a fűtésnél kikapcsolt hőmérséklet legalább + 12 ° C.

következtetés

Reméljük, hogy a szellőzés megszervezésének miniatúra áttekintése hasznos lesz az olvasó számára.

A megszokott módon a jelen cikkben szereplő videó további tematikus anyagokat tartalmaz. Sok szerencsét!
