Légcsatornák a szellőzéshez - nézetek, funkciók és telepítés

A szellőzőrendszerek fontos elemei a megfelelően kiválasztott levegőcsatornák. Fő feladata, hogy biztosítsa a friss levegő áramlását a helyiségbe és távolítsa el a hulladékot. A szellőztető rendszer hatékonysága elsősorban a csővezetékek átmérőinek és keresztmetszetének helyes kiszámításán alapul. Ma megtudhatja, hogy a szellőztető légcsatornák miként különböznek egymástól, milyen anyagokat használnak különböző típusok esetén, valamint hogy hogyan vannak telepítve.

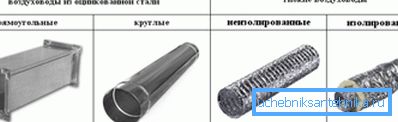

na-foto-Tipy-Vozdushnyh-kanalov

A helyiségek modern természeti és mechanikus szellőzőrendszerei általában csak egy csatornát tartalmaznak a kipufogó levegő tömegének eltávolítására. Ugyanakkor a friss levegőnek meg kell akadályoznia az ajtó és ablakblokkok, valamint különleges technológiai nyílások útján történő szivárgások és repedések útján.

Egy másik dolog - az ellátó és a kipufogó szellőztetés, amelyhez két különálló csatorna számítása és telepítése szükséges a friss levegőáramhoz és a szennyezett kibocsátásokhoz.

A légcsatorna típusai

Napjainkban nincs nehézség a szellőzőrendszerek alkatrészeinek megvásárlására, mivel a gyártók széles választékban kínálják termékeiket. Emiatt az ár elfogadható a legtöbb vásárló számára.

Ezért a csatorna kiválasztásánál figyelembe kell venni a megvásárolt épület tervezési jellemzőit. Az alábbiakban számos olyan kritériumot vizsgálunk, amelyek segítenek megérteni a berendezések osztályozását.

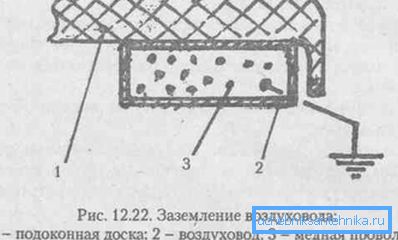

A szellőzőcsövek megfelelő földelése

tervezés

A légcsatornák lehetnek:

beépített
  1. Leggyakrabban ez a szokásos szellőztető tengely, melyeket az apartmanokban a fürdőszoba és a konyha látható.
  2. A csatorna belsejében nincsenek külföldi zárványok, például a megoldás beáramlása, mert ez zavarja a légáramlás normál áthaladását.
  3. A telepítés a beton és a téglaházak falain történik.
  4. Javasoljuk, hogy rendszeresen megelőző intézkedéseket hajtson végre, beleértve a csatornák tisztítását a tengely alatti technológiai nyíláson keresztül.
külső
  1. A csövekből és különböző alakú elemekből álló hozzáadott és felfüggesztett szellőző levegőcsatornák.
  2. A tervezés választása a helyiség kialakításától, valamint az építőanyag tervezési jellemzőitől függ.

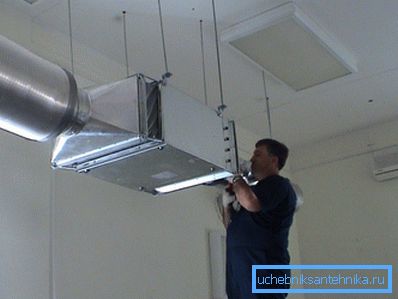

A szellőzőcsövek rögzítése az épületen belül

anyag

Ma különböző anyagokat használnak a termelésre:

  1. fém - rozsdamentes vagy horganyzott acél, alumíniumötvözetek. Az elemek tartósan tartósak, elviselik a tüzet és a korrozív alakzatokat. Telepítésük nem okoz különösebb nehézséget, a termékek élettartama hosszú.

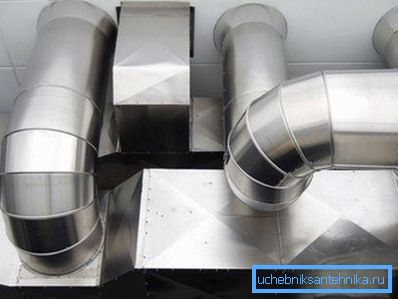

Fém kipufogórendszer

Az ebbe a kategóriába tartozó horganyzott acélcsövek legalacsonyabb költsége, ugyanakkor az alumínium és a rozsdamentes acél költsége sokkal drágább lesz az ügyfelek számára. Ez képezte a fő keresletet a horganyzott csövekből.

  1. műanyag, inkább a kiváló minőségű polipropilén, amelyet alacsony költséggel és alacsony súly jellemez. Az elemek kopásállóak, nem rozsdásodnak és a lehető legszűkebbek. A telepítést általában kézzel végezzük, és a működési idő több évtized.

Ez és más anyagi előnyök sok fogyasztót vonzanak. A hiányosságok között meg kell említeni a gyengeséget a mechanikai sérülések és a magas hőmérsékletek miatt.

Műanyag szellőztető rendszer
  1. Rugalmas polimerekből, valamint hullámosított alumínium-polimer lemez, amely acél megerősítéssel van felszerelve. Az ilyen légcsatornákat szellőztető rendszerekben használják a klasszikus merev légvezető csövekkel és a megfelelő alakú alkatrészekkel együtt. A hátrány az, hogy a rugalmas csővezetékek munkája túl sok zajjal jár, ami lényegesen több, mint más típusú légcsatornák.

Szakasz alakja

A klasszikus négyszögletes és kerek, de ovális is.

A választás az elfogadott projekttől függ.

  1. A kerekeknél nagyobb a vevői igény, mint a négyszögletes. Ebben nincs semmi meglepő, mivel könnyen felszerelhetők, és minimális aerodinamikai ellenállással rendelkeznek a levegővel szemben.

Az alakos elemek és csövek összekötésére szolgáló anyagokat a külső és a külső csatlakozók használják. Ebben az esetben a "levegő" szivárgása nem fordul elő, így beszélhetünk az áramkör teljes feszességéről.

  1. A négyszögletes légcsatornák egymással és alakos részekkel vannak összekötve:
  • peremek;
  • shinoreykami;
  • rögzítési szögek;
  • pattan.
A szellőzőcsövek rögzítése az épületen kívül

Telepítésük némileg nehéz a kerekhez képest, és a legrosszabb aerodinamikai teljesítményük van. A négyszögletes légcsatornák kétségtelen előnye a tökéletes kombináció bármely belső térrel, különösen alacsony mennyezetű helyiségekben.

Légcsövek számítása

Az alábbiakban olyan útmutató található, amely segít megérteni ezt a nehéz kérdést:

  1. Végezze el a szellőztető hálózat általános rendszerét, figyelembe véve a helyiség területét és célját. Számítsa ki a szükséges légcserét köbméterben óránként.
  2. A második szakasz a légi tömegek mozgási sebességének meghatározása a csövekben:
  • természetes szellőztetés - 1 m / s-ig;
  • kényszer légáramlás - 3-5 m / s.

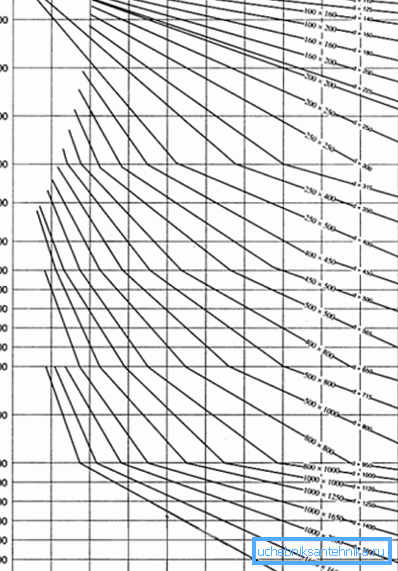

A szellőztető csatornák méreteit legjobban a diagram határozza meg.

A számításhoz legalkalmasabb a szakemberek által készített speciális diagramok használata. Segítségükkel a vezetékek belső részének átmérőjének kiszámítását a kapott eredmények alapján határozzák meg.

Például mesterséges szellőztetéshez, 300 m-es légcsere-térfogattal3/ h és a 3 m / s légáramlás sebessége esetén a szellőzővezeték optimális átmérője 150 mm, ha a négyszögletes 100 mm 200 mm.

Légcsatorna szerelése

Fontos a légvezető csövek telepítésekor a döntés, hogy szigetelni kell-e vagy sem. A szellőzőcsövek ilyen kiegészítő szigetelése megakadályozza a kondenzátum kialakulását, lehetővé téve a szellőztetés működését hosszú ideig és hiba nélkül.

Tipp: a szellőzőcsövek hőszigetelése szükséges az épületen kívül vagy a nem fűthető helyiségben történő beszereléskor.

A második fontos döntés a szellőzőcsövek szigetelése, amelyek a munka- és lakóházakban, különösen hálószobában vagy gyermekszobában találhatók.

Különleges anyagok szellőzőcsövek hangszigetelése

Használja a következő szabályokat a rendszer decibelének csökkentéséhez:

  • jól segít megoldani a nagy átmérőjű csövek vagy vastag falak problémáját;
  • A szellőztető rendszer működése során speciális anyagokkal ellátott csővezetékek minimalizálják a zajt, így a hallban csend is lehet;
  • Használjon rezgéselzáródást szellőztető berendezésekhez, például ventilátorokhoz és zsalukhoz.

A rendszer hatékonysága nagymértékben függ a rendszeres tisztításától. Leggyakrabban nem kell szétszerelni mindent, vagy összetevőit.

Tipp: mechanikus vagy vegyi módszerrel tisztítsa meg. Az első vákuumszivattyúk és hidromechanikus eszközök használatát jelenti, a második - speciális aeroszolok használatát.

következtetés

Miután döntést hozott a szellőzőrendszer telepítéséről egy házban vagy egy lakásban, felelősségteljesen és gondosan hozzá kell járulnia a légcsatornák számításához, kiválasztásához és felszereléséhez, mivel működésük a jövőben is függ.

A szellőztető légcsatornák láthatatlanok és problémamentesek lesznek, vagy további problémákat kell megoldani, amelyek megsértése a munka során.

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
