Mi a szellőzőcsiga: az eszköz jellemzői

Az úgynevezett szellőztető csiga nem mindig jelenti ugyanazt a kényszerítő szellőztető eszközt - a fő közös jellemzők a készülék alakja, de nem a légáramlás működési és irányítási elve.

Az ilyen típusú injekciós eszközök:

• radikálisan különbözik az eszköz pengék elvétől;
• és lehetnek a beáramló vagy kipufogó típusúak is, vagyis irányítják az áramlást az ellenkező irányba.

Általában nagyméretű szilárd tüzelőanyag-kazánok, termelési üzletek és középületek, de mindez alább, és ezen túlmenően - a videó ebben a cikkben.

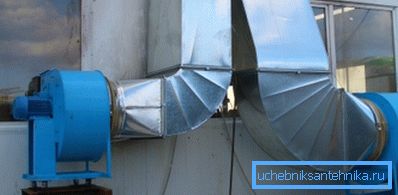

Mechanikus szellőztetés

Megjegyzés. Az elektromos motorral ellátott befecskendező / szívó egységek, amelyeket cochlea-nak neveznek, nem alkalmasak semmilyen szellőzésre, mivel csak egy irányba irányíthatja a légáramlást.

A szellőztetés típusai

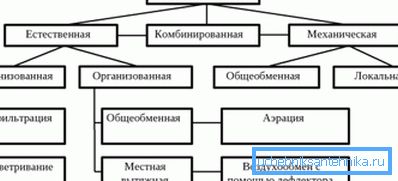

• Amint azt a felső képen láthatja, a szellőztetés a légcsatorna teljesen eltérő módjait jelenti, és előfordulhat, hogy még csak néhányat sem hallott róluk, de röviden csak a legalapvetőbbeket vizsgáljuk.
• Először is, jól ismert kipufogógáz-módszert alkalmaznak, amikor meleg vagy szennyezett levegőt távolítanak el a helyiségből.
• Másodszor, van egy ellátási lehetőség, és leggyakrabban friss friss levegő hozzáadása.
• Harmadszor, ez a kombináció, azaz a kínálat és a kipufogó lehetőség.
• A fenti rendszerek természetes módon tudnak működni, de erőteljesen is képesek dolgozni axiális (axiális), sugárirányú (centrifugális), átmérőjű (tangenciális) és átlós rajongók használatával. Ezenkívül a motorháztető és a légáramlás általános vagy helyi üzemmódban is elvégezhető. Vagyis a csatorna egy meghatározott rendeltetési helyre kerül, és végrehajtja a fúvás vagy a kipufogó funkcióját.

példák

Megjegyzés. Az alábbiakban többféle csigát vizsgálunk, melyeket a legfontosabb szellőztetéshez használnak.

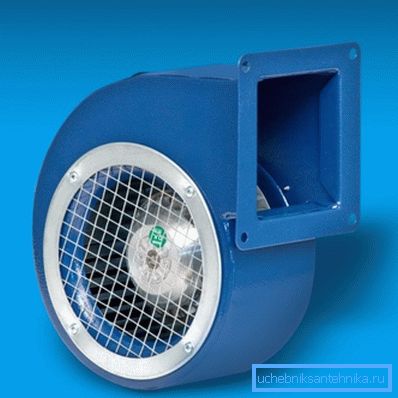

A BDRS 120-60 (Törökország) egy radiális típusú kipufogó csiga, amelynek súlya 2,1 kg, 2325 fordulat / perc, 220 / 230V / 50Hz feszültség és 90W maximális energiafogyasztás. Ugyanakkor a BDRS 120-60 képes legfeljebb 380 m-es szivattyúzást végezni.³/ perc levegő, -15 ° C és +40 ° C közötti hőmérséklettartományú, IP54 biztonsági osztályú.

A BDRS-nek többféle mérete is lehet, a külső forgó motor horganyzott acélból készül, és oldalról krómozott rácskal védve van, ami megakadályozza a harmadik féltől származó elemek behatolását a járókeréken.

A hőálló beszívó-kipufogó radiális ventilátor Dundar CM 16.2H rendszerint a forró levegőt szivattyúzza a szilárd tüzelőanyag-kazánokból, bár az utasítás azt is lehetővé teszi, hogy a különböző célú helyiségekhez használják. A szállítás során a levegő áramlási hőmérséklete -30 ° C és +120 ° C közötti, és a csiga 0-ra állítható? (vízszintes helyzet), 90 °, 180 ° és 270? (jobb oldalon a motor).

A CM 16.2H modell motorja 2750 fordulat / perc, 220 / 230V / 50Hz feszültség és 460W maximális teljesítményfelvétele. A 7,9 kg súlyú egység 1765 méteres maximális térfogatú szivattyút tud szivattyúzni³/ perc levegő, 780Pa nyomásszint, IP54 védettségi fokkal rendelkezik.

A VENTS VShCHUN különféle módosításait a különböző célú helyiségekben a kínálat és a kipufogórendszer szellőztetésének és légkondicionálásának igényeihez lehet használni, és legfeljebb 19000m légszállítási kapacitással³/ óra

Az ilyen centrifugális öntvény spirál forgó teste és járókereke van, amely egy háromfázisú aszinkron motor tengelyére van felszerelve. Ház VSHCHUN acélból, mely később polimerekkel van bevonva

Bármely módosítás azt jelenti, hogy a ház jobbra vagy balra forgatható. Ez lehetővé teszi a meglévő légcsatornák bármely szögben való csatlakozását, de a rögzített pozíció közötti lépés 45 °.

Különböző modelleknél is alkalmazható kétütemű vagy négyütemű aszinkron motorok külső rotorral, és lapátkerekítése előre hajlított lapátok formájában horganyzott acélból készül. A gördülőcsapágyak növelik az egység élettartamát, a gyárilag kiegyensúlyozott turbinák jelentősen csökkentik a zajszintet, és a védettség IP54.

Ezenkívül a VSBUN számára a sebességet saját kezével állíthatja be egy automatikus transzformátor vezérlővel, amely nagyon kényelmes az alábbiak számára:

• változó évszakok;
• a munkakörülmények;
• helyiségek és így tovább.

Ezenkívül több ilyen típusú egység csatlakoztatható egyszerre az autotranszformátor eszközhöz, de a fő feltételnek teljesülnie kell: teljes teljesítményük nem haladhatja meg a transzformátor értékét.

Műszaki jellemzők VENTILÁTOR VSHCHUN

Megjegyzés. A fenti táblázat a VENTS VSHUN néhány módosításának műszaki jellemzőit mutatja.

következtetés

Érdemes megjegyezni, hogy a szellőzőcsigák nem csak nagy mennyiségben használhatók (termelési műhelyek, középületek stb.), Hanem a háztartási igényekhez is, különösen a fűtésre. Természetesen az egységek ára jelentősen eltér, de ezt a növekvő vagy csökkenő hatalom szabályozza.
