Mi a szellőztetés - jellemzők és típusok

A szellőzés az egyik olyan műszaki életet támogató rendszer, amely a levegő hatékony áramlásáért felelős bármilyen típusú helyiségekben. A megfelelően szervezett szellőztető rendszer hiánya vezethet a levegő stagnálálásához, a páratartalom változásához, ahol a penész, gombák és a kellemetlen szag kialakulása a helyiségben lehetséges. Vessünk egy pillantást arra, hogy a szellőztetés működik és mennyire jó.

A szellőztetés célja és típusa

Ennek a rendszernek a fő feladata a helyiségben lévő levegő áramlása. Ezt úgy végezzük, hogy megszervezzük a helyiségbe érkező levegő mozgását kívülről, és ezután sima eltávolítását.

Az Ön információiért! Az utcai levegő áramlása az elvezetés elvén alapul. Anélkül, hogy a munkagépben lévő szobában a levegő ritkán fordul elő.

Háztartási szellőztető rendszerek

A lakások és az irodák elszívó szellőzésének rendszere a következőképpen osztható meg:

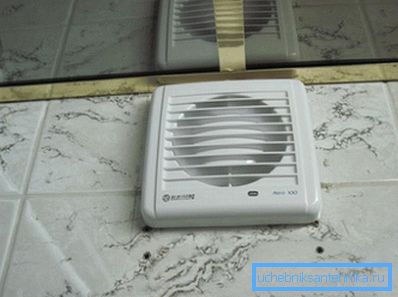

• szabott, vagyis egy vagy több szomszédos helyiséget szolgál ki. Általában lakóhelyiségben konyha és fürdőszoba, vagy egy országos magánház szellőzése. Ha a természetes levegőcsere nem lehetséges, akkor a szellőztetés kényszerítéssel történő felszerelésére van szükség. Ehhez ventilátor (centrifugális vagy axiális) van beépítve a szellőzőcsatornába.

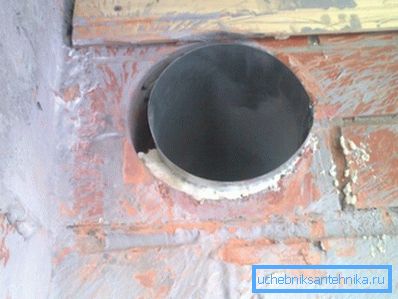

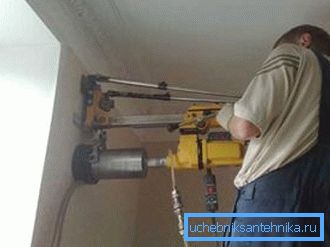

• A fürdőből való levegő eltávolítása általában kis kéményeken keresztül történik szellőztetés céljából, a mennyezet felépítésében vagy közvetlenül a külső falon keresztül az utcára.
• Lehetőség van a különféle fürdőszobákból származó kivonatoknak egy közös csatornába való egyesítésére.

FIGYELEM! A ventilátor rendszerint könnyen kapcsolható a kezéhez a fénykapcsolóval párhuzamosan. Néha egy további időrelé van telepítve, meghosszabbítva a ventilátor működését a világítás kikapcsolása után egy ideig.

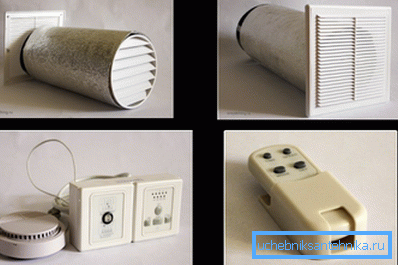

• A ventilátorok speciális szeleppel vannak felszerelve, amely lehetővé teszi a levegő mozgását, amikor a készülék be van kapcsolva, és kikapcsolja a járatot.

• A konyhákban a füst és a gőz eltávolítása a tűzhely felett egy olyan esernyőt szerelnek be, amely dekoratív terhet is hordoz. A motorháztető ventilátorral és szűrővel van felszerelve:

• Zsír és piszok rácsok.
• A patron olyan anyagokkal, amelyek semlegesítik a kellemetlen szagokat. Ez általában szorbens, például aktív szén. Ezt az eszközt évente 2-3 alkalommal kell kicserélni, mert piszkos lesz.

• központi. Ezeket például olyan apartmanházaknál rendezzük el, ahol a lakásban az elszívó szellőztetést külön csatornákon keresztül végzik, amelyek az épület tetőjén keresztül férnek hozzá. Ez különösen igaz a vasbeton elővágott magas emelkedésre, ahol az egyedi kipufogórendszerek kialakítása nehéz.

• A fürdőszobában és a konyhában lévő apartmanok egy beépített szellőzőrésszel rendelkeznek a függőleges szellőztető csatornához.
• Minden csatorna a tetőre kerül, ahol a rajongók fel vannak szerelve.
• Egyesítheti a függőleges csatornákat az egyik épület tetején, és telepíthet egy erős ventilátort.
• Ha a házépületben van egy műszaki padló, a függőleges szellőzőcsatornákat egy közös fő légcsatornába szerelik ebben a helyiségben. A kipufogó-szellőztető motorja a felhajtószerkezet motorháza feletti felépítménybe építhető.

Érdekes! A lakóépületek központi szellőzésének egyik jellemzője a hangszigetelés. Annak érdekében, hogy a szomszédok ne hallják egymást a szellőztető csatornákon keresztül, speciális hangelnyelők kerülnek beépítésre.

• kombinált A kipufogórendszerek fel vannak szerelve a központi és az egyéni szellőztetés előnyeivel és hátrányaival.

A ventilátorok mellett a szellőzőrendszer szellőztető rendszerének beépítése vagy egy egyszerű rács, amely kényszermentes légcserét biztosít. A szellőztető szelep állítható csillapító, rögzítőelem, amely felelős a levegő eltávolításának intenzitásától a szobából.

A fenti eszközök mindegyike közvetlenül a szellőzőcsatorna bejáratához van rögzítve.

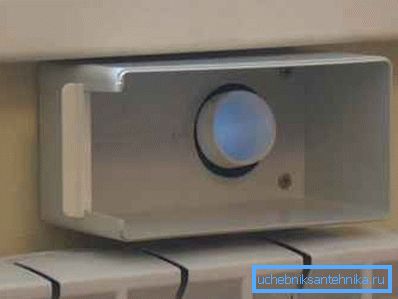

Figyelem! Azokban a helyiségekben, ahol a fém-műanyag faablakok még nem változnak, nem aggódhat a természetes levegőáramlástól még a zárt ablakoknál sem. Az ablakok műanyaggal történő cseréjekor próbáljon átvenni terveket integrált légszeleppel.

Ipari helyiségek szellőztetése

Az ipari elszívó szellőzés a kényelmes munkakörnyezet létrehozása mellett több feladatot is ellát, a termelés céljától függően:

• A füstök eltávolítása különösen veszélyes területeken.
• Megfelelő tapadás biztosítása a kazánokban.
• További forró alkatrészek, stb.

A gyártási szellőztető rendszerek tervezése számos tényező figyelembevételével történik:

• A vállalkozás célja.
• Az ipari helyiségek területe.
• Az adott helyiségben dolgozó emberek száma és tevékenységük típusa.
• A műhelyekben működő berendezések száma és jellege stb.

Figyelj! A szellőztetés kiszámításánál figyelembe kell venni annak a régiónak az éghajlati jellemzőit, ahol a termelés megtalálható.

A működtetés elve szerint a szellőztetés a gyártás során:

• Természetes.
• Kötelező.
• Vegyes típus.

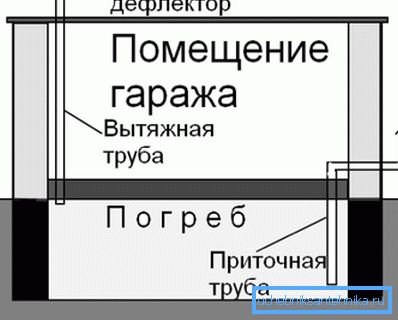

Természetes szellőztetés a termelésben, mint a mindennapi életben, szabad levegő behatolással történik kívülről és eltávolítása a szellőzőcsöveken keresztül.

A helyiség szellőztetésének ez a módja a környező légkör konvencióitól függ:

• Nyomás.
• Hőmérsékleti különbségek.
• Szélsebesség

A levegő felhasználása a szellőzőcsöveken lévő lyukakon keresztül történik. A termelési helyiségekben ezek a nyílások a padlóról 180 és 400 cm magasságban helyezkednek el.

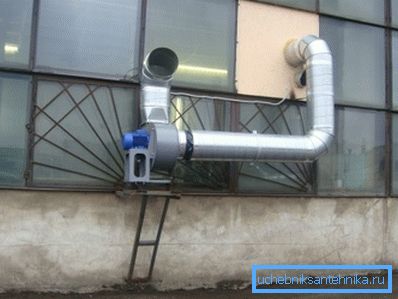

A kényszerített rendszer speciális felszereléssel van felszerelve - axiális ventilátorok, amelyek segítik a kipufogógáz aktív eltávolítását a helyiségből.

A kényszerített, kényszerített szellőztető áramkör alkalmazása esetén a ventilátor további légellátást biztosít a kívánt térfogatnál, növelve a légcsere hatékonyságát.

A ventilátor teljesítmény kiválasztása a szükséges légcsere tervezési számításai alapján történik.

Tipp Megfelelő egység kiválasztásánál nem ajánlott eltérni ettől az értéktől (szélességgel), mivel az ipari ventilátor ára közvetlenül függ a teljesítményétől. Ráadásul a további működésében felesleges költségcsökkenés járna.

Szellőztető rendszer kialakítása

Az egyéb műszaki kommunikáció létrehozásán kívül a kipufogó szellőztető készüléket számítások és tervezés is előzi meg.

Ezt a folyamatot a műszaki specifikációk szerint végezzük, és a következőket tartalmazza:

• Meghatározni a szellőztetés optimális teljesítményét egy adott térfogatra és célra szolgáló helyiségben.
• A légcsatornák hosszának és szakaszának kiszámítása.
• A csőszerelvények és további eszközök lezárása.
• A berendezések kiszámítása és kiválasztása.
• A fogyóeszközök kiválasztása.

A levegőcsere meghatározása

A szellőztetés tervezésének legfontosabb műszaki leírása egy SNiP 41-01-2003, amely a különböző helyiségek légcsere normatív arányát szabályozza, a funkcionális céltól függően. Ez a dokumentum az óránkénti levegőfogyasztás alábbi normáit is előírja egy személy által, a foglalkozás függvényében:

FIGYELEM! A levegőcserélő rendszerekre vonatkozó szabályok és előírások miatt ajánlott a szellőztetést speciális szakemberek segítségével végezni.

• Gyártási helyiségek esetében:

• Természetes szellőzéssel - 30m3.
• Természetes szellőzés nélkül - 60m3.

A légcsere szabványos sokfélesége - egy mértékegység nélküli érték, amely azt jelzi, hogy egy adott helyiségben egy órán belül teljes levegőcsere:

• Lakóépületek számára - a légi árfolyam 1, de nem kevesebb, mint 30 m3 / h személyenként.
• A fürdőszobákban és konyhákban - a légi árfolyam 1,5, de nem kevesebb, mint 60 m3 / h személyenként.

A szobának ezen értékei és paraméterei ismeretében a szellőzés tervezési kapacitását kétféleképpen lehet kiszámítani:

• Az első a L = n * V képlet szerinti légi árfolyam alkalmazásával, ahol:

• L a kiszámított szellőzési teljesítmény.
• n - a légcsere normatív gyakorisága.
• V a tér térfogata, ami megegyezik a terület és a magasság termékeivel.

A szellőztető rendszer előírt névleges teljesítménye általában a következő tartományba esik:

• 100-500 m3 / h az apartmanok számára.
• 1000-2500 m3 // h magánházak részére.
• 1000-15000 m3 / h adminisztratív, raktár- és ipari helyiségekben.

A szellőzőrendszer összetétele

Miután megkapta a szellőzés tervezési kapacitását, elkezdheti elkészíteni fő elemeinek elrendezését.

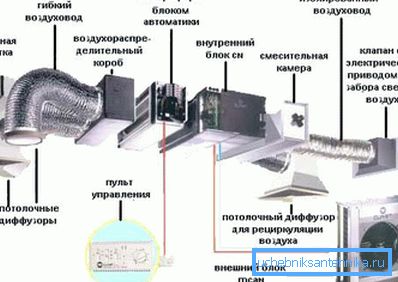

Egy tipikus szellőztető rendszer összetétele a következőket tartalmazza:

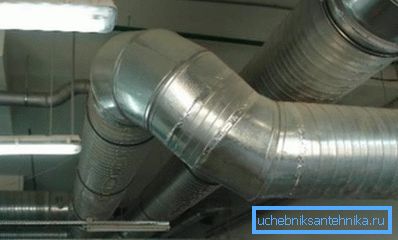

• Kipufogó szellőztető tömlő - kerek légcsatorna vagy négyszögletes keresztmetszetű doboz, minden helyiség levegőelosztásához. Hossza, konfigurációja és keresztmetszete a helyiségek elrendezésétől, valamint egy adott rendszer és annak rendeltetésétől függ.
• A légbeömlő rács közvetlenül a szellőzőcsatorna bejáratára van felszerelve.
• Ventilátor a garantált elegendő légcsere érdekében.
• Szűrő légtisztításhoz mechanikai és kémiai szennyeződésekből. A szűrőket mind veszélyes termelésben (garázsokban, autós szolgáltatásokban stb.), Mind a mindennapi életben használják. Kétféle szűrő létezik:

• Egyszeri használatra cserélhető.
• Tisztítani. Le lehet bontani, megtisztítani és visszahelyezni.

Emlékeztetünk arra, hogy a szellőztető rendszer kialakítása és felszerelése jobb, ha szakemberek kezében van.

következtetés

Most már ismeri a különbséget a természetes szellőztetés és a mesterségesen létrehozott, magas páratartalmú helyiségekben. Ebben az esetben jobb, ha ezt a rendszert a javítás befejezése előtt felépítenék, így könnyebb volt elrejteni a csatorna csúszós elágazását.

Ebben a cikkben bemutatott videóban további információkat talál a témáról.
