Rögzítőelemek a szellőzéshez - típusok és módszerek

21-10-2018
Szellőzés

A házak vagy lakások szobáinak szellőztetésének rendszerezésére a légcsatornák három lehetőségét használhatjuk - merevek, félig flexibilisek és rugalmasak. Fémekből, műanyagból és polimerekből készülnek. A falhoz vagy mennyezethez való rögzítéshez speciális szellőztető rögzítőelemeket fejlesztettek ki, amelyek ma a mi cikkünk lesz.

Ezenkívül világos példát fogunk mutatni arra, hogy ez hogyan történjen meg.

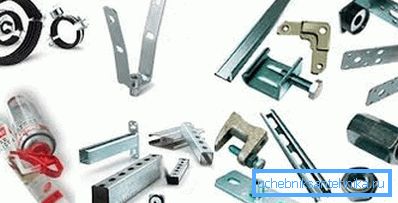

A szellőző hardver lehetővé teszi a ventkanális rögzítését

Csatorna rögzítés

A szellőzőcsatornák különböző módon rögzíthetők vízszintes és függőleges síkban. Nagyon ritkán lesznek ferde helyzetben.

A rögzítéshez speciális rögzítő elemeket kell használni. A telepítésük módszerei a légcsatorna alakjától és méreteitől függenek.

vízszintes

A szellőzőcsatornák tégla (vasbeton) falra vagy oszlopra történő beszerelésekor a fém záróelemeket négyzet alakban használják. A sarokbélések segítségével a felületre vannak ágyazva.

A kinyúló rész konzolján nyílás van a légcsatorna felfüggesztéséhez.

A fal dőlésszögének dimenziói és a felületbe való beágyazásának hossza függ a csatorna méretétől.

  1. Szellőzőcsatornák vannak a vasbeton oszlophoz sarokelemekkel, támasztókkal, fémlemezekkel. Egy acéllemezt az oszlophoz csavarral rögzítenek, majd egy sarkot és egy rudat csavarni rá.
  2. A légcsatorna a konzolhoz rögzítve van a betonpanelhez, a fém oszlophoz - bilincsekkel és keresztgerendákkal.
  3. A légcsövek acélból vagy vasszalagból állnak az I-gerendákhoz.

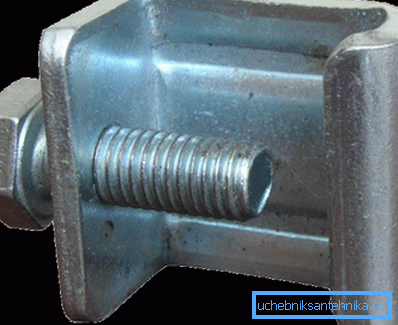

Clamp - megbízható rögzítő szellőzéshez

függőleges

1 m-es keresztmetszetű kerek légcsatorna egy téglafalhoz van csatlakoztatva, amely a következőkből áll:

  • fém konzol;
  • speciális bélések;
  • bilincsek - acélból és sarokból.

A kerek légcsatornák egy vasbeton oszlophoz vannak rögzítve, egy konzollal, amely fémlemezhez hegesztett és két fél bilincset tartalmaz. Az utóbbiakat a szellőzőcsatorna összeszerelése után csavarozzák.

Tipp: ha a szellőzést falra vagy oszlopra nem lehet rögzíteni, a tető segítségével szerelhető fel.

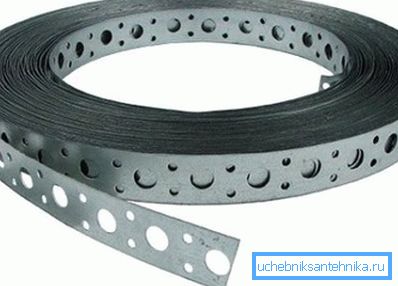

A szalagfólia felfüggesztésére szolgáló, fotószalaggal ellátott szalagon

Szellőztető berendezés

Az alábbi utasítások megtudják, hogyan kell mindent helyesen tenni:

vízszintes
  1. Ellenőrizze a területet, ahol a csatorna áthalad.
  2. Szerelje fel a rögzítőket falra és oszlopra.
  3. Emelje fel a felvonókat a jelekre és mozgassa a légcsatorna részleteit.
  4. Szerelje össze az egyes elemeket blokkokba, és rögzítse azokat a bilincsekkel, amelyeken a felfüggesztést elvégezni fogják.
  5. Szerelje fel a légcsatornákat karimás rögzítők segítségével.
  6. Folytassa a teljes szellőztetőrendszer összeszereléséhez és rögzítéséhez az előre elkészített elemekhez a falakon és oszlopokon.
  7. Ellenőrizze a szellőztető rész telepítését és csatlakoztatását az épületben lévő meglévő blokkokhoz.
  8. Távolítsa el a tartozékokat, és ellenőrizze az összeszerelt rendszer működését.
függőleges
  1. Jelölje meg azokat a területeket, ahol a kötőelemek beszereléséhez szükséges lesz.
  2. Telepítse őket, és vezesse a jövő csatorna részeit.
  3. Rögzítse a tartóelemet, emelje meg és blokkolja a rendszert a külső falhoz a folyamat megkezdése előtt.
  4. Szerelje össze az építményt sztreccs jelekkel különálló részekből.
  5. Helyezzen egy speciális esernyőt és emelje fel az összeállított részt.
  6. Igazítsa a szalagokat és rögzítse a kívánt helyzetben.
  7. Egyesíti a már telepített alkatrészeket, és mindent biztonságossá tesz.

Tipp: ha felfüggesztett mennyezet alá kell szellőztetni a szellőzést, a szerelés előtt tegye le a légcsatornákat, majd szerelje fel a légelosztókat a felfüggesztett mennyezet felszereléséhez.

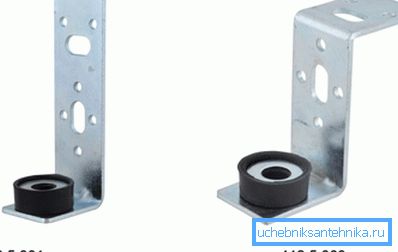

L és Z alakú kötőelemek négyszögletes szellőztető csatornákhoz

Légcsatorna rögzítési módszerek

A szellőzés telepítése a következőképpen végezhető el:

  1. Alkalmazzon L-alakú tartót, amelynek ára meglehetősen megfizethető. Rögzítse a légcsatorna elemeket csavarokkal vagy csavarokkal.
  2. A téglalap alakú légcsatorna csavarokkal vagy csavarokkal rögzíthető Z alakú tartó segítségével.
  3. Felszerelés csapok és profilok segítségével:
  • a szellőzésnek a pálya mentén kell lennie;
  • menetes részek csökkentik az oldalsó elmozdulást.

Gyakran használjon gumi profilot, amely kiegészíti a légcsatorna hangszigetelését.

  1. Keresztmetszetű csövek rögzítéséhez használjon lyukasztott szalagot. Ehhez egy hurok vagy egy rögzítés segítségével kell elvégezni az összekapcsolási területek csavarját. Ennek a módszernek a hátránya, hogy nincs szükség a merevségre.
Rögzítse a légcsatornákat a mennyezethez saját kezével

Tipp: a 200 mm-nél kisebb átmérőjű csöveknél csökkentheti a légcsatorna zajszintjét, ha a szorítószalaggal egyidejűleg is használható.

  1. Használható a csapok és a bilincs rögzítéséhez.
  2. Néha sárgaréz tágulási horgonyt használhat, amelyet be kell illeszteni egy előre gyártott lyukba, és húzza meg a csapot.

Tipp: Ha a csöveket nem lehet a mennyezethez rögzíteni, használjon fémsugarat egy bilincsrel, melyhez hozzá van kötve.

A szellőzéshez, anyagokhoz és szerelvényekhez az alábbi rögzítőelemeket kell alkalmazni:

  • különböző formájú záróelemek;
  • profilok;
  • keresztfej;
Keresztfejek használata
  • csapok;
  • lyukasztott szalag;
  • tömlőbilincsek;
  • bilincsek;
  • emelőeszközök;
  • acél sarkok;
  • lemez vas;
  • fém lécek.

következtetés

A szellőztető rendszer megbízható üzembe helyezése csak a megfelelő rögzítőelemeket garantálja. Ehhez használjon különféle eszközöket, alkatrészeket és anyagokat. Ez a cikk részletesen leírja, hogyan kell őket felhasználni, ha szükséges.

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
