Rugalmas légcsatorna a szellőzéshez: a készülék és az

Ebben a cikkben fogunk beszélni, hogy mi a rugalmas légvezetékek a szellőzés, hogyan és mire készülnek, és mi a jellemzői a használatuk. A cikk témája nagy jelentőséggel bír, mivel az ipari rendszerek üzemeltetése mellett rugalmas szellőzőcsatornákat használnak a háztartási kivonatok konyhákba történő beépítésekor.

Annak ellenére, hogy a merev kerek és téglalap alakú csatornák széles választéka áll rendelkezésre, a rugalmas csövek használatának szükségessége nem lesz kevésbé releváns. A népszerűség oka, hogy a kemény csatorna a felület néhány kellemetlen részében nem telepíthető.

Ismét néhány olyan felületen, ahol nagy számú kiemelkedő szakasz van, a merev szerkezet nagy számú ízületekkel egyszerűen veszteségmentes. A többszörös csapok használata helyettesítheti a flexibilis cső megvásárlását, amelyet nagyfokú tömítettség és üzembiztonság jellemez.

Főbb fajták

Jelenleg gyártanak hajlékony fém- és műanyag légcsatornákat a szellőzéshez. Mindkét termékkategóriát a háztartási elszívó rendszerek kiépítéséhez használják. Tekintsük részletesebben ezeknek a fajoknak az eszközeit.

A műanyag csövek a következő típusú polimer anyagokból készülnek:

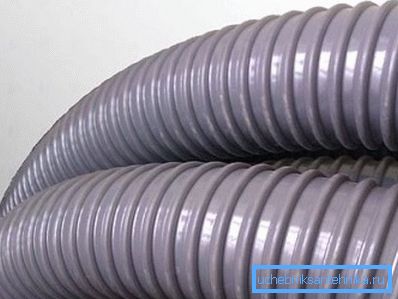

• A polivinil-kloridot (PVC) az acél spirál erősítésével viszonylag sima belső felületű csövek gyártására használják.

A rugalmas PVC csatornákat extrudálással készítik teljesen automatizált berendezésen, ezért a késztermék ára viszonylag alacsony.

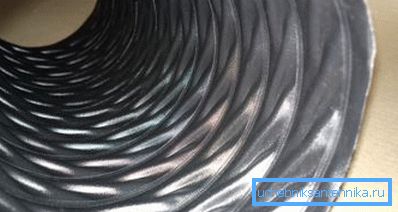

A PVC csatornák nem kopásállóak, ugyanakkor teljesen átlátszóak és így a legjobb megoldást jelentik a famegmunkáló szerszámházak számára. A PVC termékek átmérője a 16-200 mm méretarányra korlátozódik.

Fontos: A polivinil-klorid légcsatornák jelentős hátránya alacsony ellenállás az alacsony hőmérsékleten, ezért nem alkalmazhatók a szívórendszerekben a fűtéssel kombinálva. Ezenkívül az ilyen termékek, ha a hőmérséklet + 5 ° alá esik, elveszítik korábbi rugalmasságukat és törékennyé válnak.

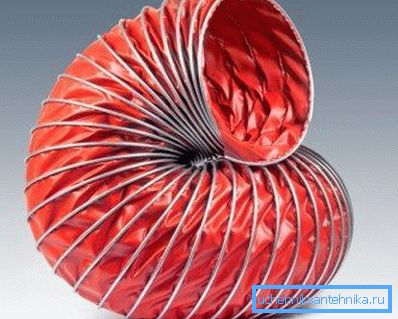

• Az acél spirál megerősítésével ellátott vinurietánt levegőcsatornák előállítására használják a polimer szalag fém hegesztési elvének megfelelően.

Az ilyen csatornák előnye a mechanikai deformációkkal szembeni nagy ellenállás és rendkívül alacsony zajszint. Ez a fajta szellőzőcsatorna a legrugalmasabb. Például egy termék kötődhet egy csomóba, anélkül, hogy veszélybe sodorja az integritását.

A nagyteljesítményű és változatos méretek miatt ezek a rugalmas légcsatornák mind szellőztetéshez, mind légkondicionáló rendszerek csatlakoztatásához használhatók.

• A poliolefinből vagy poliuretánból készült légcsatornák acél spirálerősítéssel átlagos szilárdságot mutatnak. A termékek felhasználhatók házi extraktumok készülékében. Az ilyen termékek jelentős hátránya a bordázott belső felület alacsony aerodinamitása.

Fontos: A belső falak simasága miatt az ilyen anyagokkal készült légcsatornák nagyobb valószínűséggel blokkolják, mint homlokfelületüket egy sima belső felületen.

A fém termékek az alábbi kategóriákban szerepelnek:

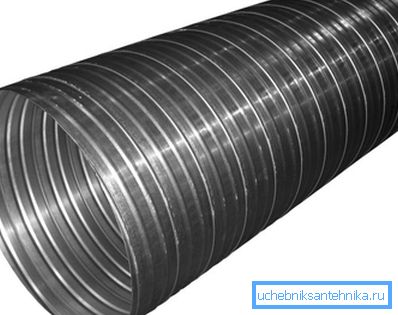

• Acél légcsatornák a szellőzéshez acéllemezből készülnek, szalagokra vágják. A szalag spirálisra van alakítva, amely után egy darabból álló cső keletkezik a csőből.

Az ilyen kialakításokat nagy tömegű nagy szilárdság jellemzi. A nagyobb tartósság érdekében az acél a gyártás megkezdése előtt horganyzott.

• Alumínium légcsatornák szellőzéshez amely szintén fémcsíkból készült, amelyből egy kerek cső van kialakítva. Az így létrejövő bordák egymáshoz kapcsolódnak.

Az ilyen termékek szinte szögben hajlíthatók a tömörség károsodása nélkül. Továbbá az alumíniumtermékeket, valamint azok acélfelületét is hatékonyan használják a -30 ° C és + 300 ° C közötti hőmérséklet-tartományban.

Fontos: A rugalmas fémcsatornák nem a legjobb megoldás a többszörös felhasználáshoz. Ha a szellőzőcsatornát felszerelik és a szükséges formát öltik, kívánatos, hogy később ne hajtsák ki.

Rugalmas szellőzőcsövek működtetése

A fémszellőztető csatornák TU 36 736 93 szerint ezeket a termékeket különböző ipari területeken, lakó- és középületek stb. Rendezésében használják.

A modern technológiák lehetővé teszik az ilyen csövek gyártását nemcsak rugalmasan, hanem valóban légmentesen. A megnövekedett funkcionalitás és kereslet ellenére a rugalmas csatornák ára nem sokkal magasabb, mint a merev analógok ára.

Az ilyen termékek működésének hatékonyságát biztosító fontos feltétel a telepítési munka helyessége. Ezenkívül a légcsatornák működésének hatékonysága a belső üregek időben történő megóvásával biztosítható.

Vegye figyelembe, hogy mi a rugalmas csatornák telepítésének jellemzője.

A telepítés jellemzői

A fémcsövek bekötése szellőztetéshez kanyarodáskor, az optimális feszültség elérése érdekében, állítható forgástengelyű fém merev kanyart használjon. A térd mereven fel van szerelve a tartószerkezetekre, és ennek köszönhetően a vezeték közvetett szakaszain a szükséges csatornafeszültség állítható elő.

Ez a szerelési technológia olyan előnyökkel jár, mint:

• Csökkenti a cső belső felületének ellenállását, mivel a belső hüvely megfelelően feszítve van.
• A hajlítási szög beállítása 90-180 fokos tartományban;
• A szellőzővezeték kívánt mértékű mobilitásának fenntartása a rendszer működése közben.
• Megbízhatóság a hajlékony cső rögzítéséhez kanyarodáskor.
• Alacsony valószínűség, hogy a hajlékony szellőzőcsatornát meg kell szakítani a fordulópontokon.

Fontos: A rugalmas csövek használatát számos korlátozásnak kell alávetni, ideértve a függőleges felszállóberendezések beépítésének megengedhetőségét is, amelyek magassága meghaladja a 6 métert. Ezenkívül a rugalmas csatornákat nem szabad használni olyan paraméterek figyelembevétele nélkül, mint a hőállóság, a tervezési jellemzők stb.

A telepítési kézikönyv a következő követelmények teljesítését feltételezi:

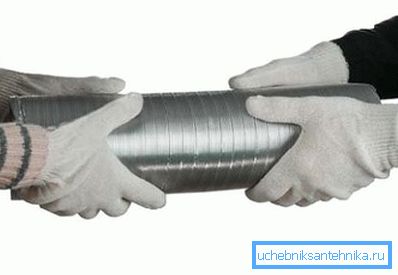

• A beszerelés megkezdésekor a belső csőhüvelyet saját kezével teljesen ki kell húzni a kanyarok és a nyomásveszteségek kiküszöbölése érdekében.
• A túlzott rugalmas csöveket levágják. Ne szerelje be a szellőzőrendszert, és hagyja a tartály hosszának további hosszát.
• A felfüggesztett konzolokat úgy választják ki, hogy elegendő szélességet biztosítanak, amelyben a burkolat (héj) külső átmérője nem változtatja meg alakját.
• A falszerkezetek áthaladásához feltétlenül fémhüvelyeket vagy adaptereket használunk, amelyek biztosítják a rugalmas csatorna biztonságát a beszerelés és a későbbi üzemeltetés során.

A telepítés a következőképpen történik:

• A hajlékony, hőálló légcsatornákat szellőztetéshez fém ollóval feszített állapotban vágják le, míg a spirálrészeket megfogják a ollók. A műanyag csatornákkal végzett munka során a polimer héjat éles késsel vágják le, míg a hélixet fogókkal elpusztítják.
• A csatlakozás egy mellbimbó típusú csatlakozóval, alumínium öntapadó szalaggal vagy maszkkal történik. A csővezetéknek a fúvókához való belépése legalább 50 mm
• A csatlakozás az extra szilárdság érdekében rögzíti a nejlon vagy fém nyakkendőt.
• A félig merev csövek szerelését a karimákhoz való rögzítéssel és a csavarokkal történő rögzítéssel végezzük.
• A munka végén ellenőrizzük a csatlakozások szorosságát.

következtetés

Most már tudod, milyen PVC szellőzésű levegőcsatornák és fémes tárcáik vannak. Ennek eredményeképpen kiválaszthatja azokat a szellőzőcsatornák módosításait, amelyek megfelelnek az alkalmazott légcsere-rendszer igényeinek.

További hasznos és informatív információkat találsz a videó megtekintésében.
