Shiber a szellőzéshez: eszköz, felhasználási cél,

Milyen fixture egy szellőző kapu? Mire használják? Mit tartalmaz a kapu és hogyan illeszkedik a szellőzőcsatornába?

Mi helyettesítheti azt? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

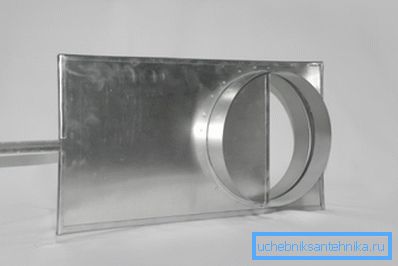

Előtte a legegyszerűbb szelep a szellőzőcsatorna beállítására és zárására. Ez egy lapos, körülbelül milliméter vastagságú szelep, amelyet általában horganyzott acéllemezből készítenek.

A szelep a kapu méretétől függően kétféle típusú vezetéken mozoghat:

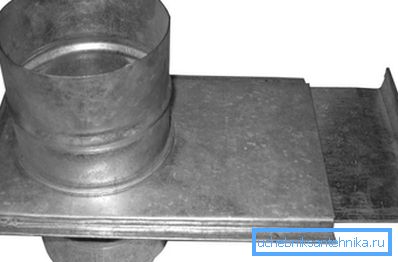

• A cső kis méretével (kb. 250 mm-ig) - a nyílás zsebében.

• A nagyobb kapacitású csatornákban a szelepet két sarok rögzíti. Az ilyen útmutatók könnyebben tisztíthatók a szennyeződéstől; továbbá a szelep nyitása és zárása során valamivel kisebb ellenállást eredményeznek.

Megjegyzés: a vezetékek típusától függetlenül a szelep nem akadályozza meg a csövet, és nem biztosítja a szivárgások teljes hiányát nyitott helyzetben. Ennek eredményeképpen a kapu nem használható szellőztetésként tűz- vagy vészhelyzeti szellőztetés céljából.

besorolás

Melyek a szellőzőrendszerek szelepei? Milyen jelölésekkel osztályozhatók?

Cső alakú

Egy tipikus ipari csatorna kerek alakú. Az ok egyszerű: egy kör alakú szakaszban a legkisebb kerülete van. Ennek eredményeképpen, rögzített falvastagság mellett, egy bizonyos átviteli sebességű csatorna méterenkénti ára minimális.

Enyhén kevésbé használt téglalap alakú dobozok.

Mire szolgálnak?

• Ebben az esetben sokkal könnyebb telepíteni a fűtött levegőt biztosító fűtőtesteket. Legtöbbjük négyzet alakú vagy téglalap alakú: a körkörös keresztmetszetű vízmelegítők gyártása egyszerűen nem technológiai jellegű.
• A négyszögletes csatorna könnyebb elrejteni egy álmennyezet vagy hamis fal mögé. Ugyanazzal a szakasszal, mint a kör, kevesebb helyet foglalhat el.

Amint azt feltételezed, a kapu szelepeket mindkét típusú légcsatornákhoz gyártják. Az első esetben ezek az aljzatokra vannak felszerelve, majd azok tömörítésével; a második, karimás csatlakozásokat használják.

A szög a csatorna tengelyéhez

Egy tipikus kapaszoló szelep lezárja a csövet, és a hossztengelyre 90 fokos szöget zár be. Még viszonylag alacsony légáramlási sebesség mellett is, egy részlegesen zárt szelep, amely turbulenciát okoz, erõs hangforrássá válik. Ezért nem használják a keresztcsatorna beállítására.

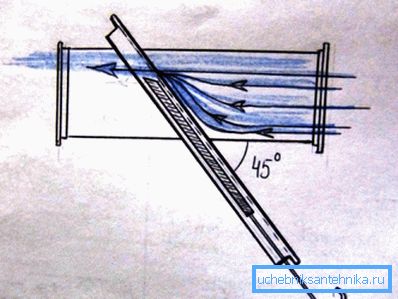

A pneumatikus közlekedési rendszerekben azonban gyakran szükség van a csatorna átjárhatóságának részleges korlátozására. Ebben az esetben egy ferde kaput használnak, amely az áramlást 45 fokos szögben vágja át.

A formája lehetővé teszi, hogy egy kővel két madarat ölts:

• A zajszint jelentősen csökken, mivel az akadály kevésbé ingadozik.

• A csatorna kapacitás pontosabb beállítása válik lehetségessé: a szelep egy meghatározott értékkel történő elmozdulása kisebb százalékos változást jelent az élő szakaszban.

felszerelés

Hogyan szereljük fel a kapu szelepeit a saját kezünkkel? Pontosabban, mi zárja be a kapcsolatot? Az utasítás meglehetősen elképzelhető a SNiP 3.05.01-85 belső egészségügyi és műszaki rendszerekben.

Karimás csatlakozás

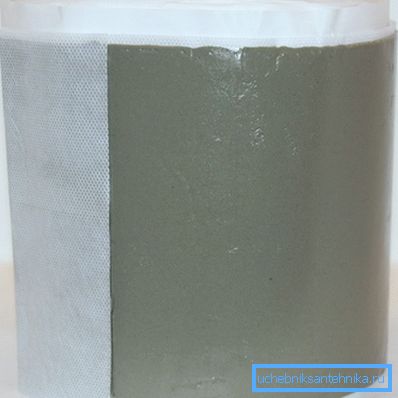

Ezenkívül a szilikon tömítőanyaggal ellátott csatlakozók tömítését gyakorolják. Az SNiP nem tiltja használatukat: az ajánlott anyagok listája után megadja annak a lehetőségét, hogy olyan tömítési módszereket használjon, amelyek nem szerepelnek ebben a listában.

 Karimás csatlakozás

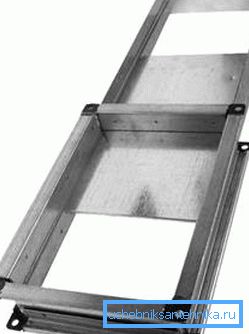

A karimás csatlakozásokhoz az SNiP kifejezetten előírja a szerelvény néhány jellemzőjét.

• A légcsatornát rögzítő felfüggesztés vagy tartószerkezetnek nem szabad a karimába esni.

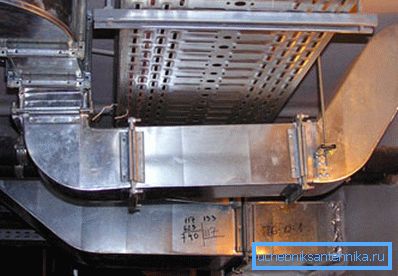

• Minden csavart a karima egyik oldalán kell elhelyezni.

• Ha a karima vízszintes, akkor a csavaroknak felül kell lenniük, az anyáknak alul legyenek.

Megjegyzés: ez az ajánlás a közönség biztonságára vonatkozik. A csavar nehezebb, mint egy anya, és ha magasságból leesik, akkor súlyosabb sérüléseket okozhat.

alternatívák

Ezek számos csillapítót és szelepet tartalmaznak, amelyek mind az elvégzett feladatokban, mind az eszközben különböznek egymástól.

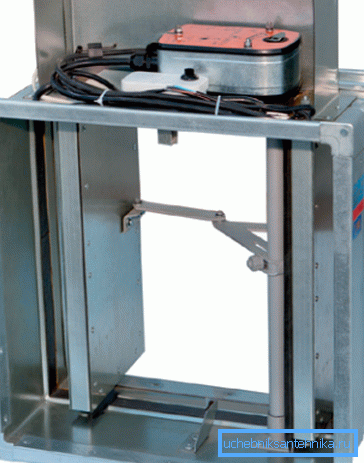

A tűzcsapokat úgy tervezték, hogy tűz esetén azonnal leállítsák a természetes vagy a kényszerített szellőzést, illetve éppen ellenkezőleg, az emberek evakuálási útvonalaihoz való masszív levegőellátást.

A kiindulási helyzettől függően a szelepek megkülönböztethetők:

• Normálisan nyitott;
• Normálisan zárt;
• Dupla cselekvés.

A szelep működtetésére használható:

1. Mágnesszelepek és visszacsapó kombinációk. A mágnesszelep kinyithatja a szelepet; zárja le; tartsa nyitott és zárt helyzetben, ellensúlyozza a visszatérő rugót; felelős a zár működtetéséért, engedje el a szelepet.
2. Lezárható zár a rugóval együtt. Az ilyen munkatervvel rendelkező szelepek olcsóak, de csak egyetlen működtetésre képesek.
3. Szervó motorral és sebességváltóval.

Továbbá a ferde kapuk helyett manuális vagy elektromechanikus működtető szerkezettel rendelkező szelepeket széles körben használnak.

következtetés

Feltételezzük, hogy megismerkedtünk az új típusú szellőzőberendezésekkel. A megszokott módon a jelen cikkben szereplő videó az olvasó további témainformációkat kínál.

Sok szerencsét!
