Sokemeletes épület szellőzése: eszköz jellemzői és

Az utcai friss levegő beáramlása és az emberi hulladékok által szennyezett levegőtömegek eltávolítása nélkül lehetetlen épületek működtetése. Ugyanakkor a többemeletes épület lakásában található szellőzőrendszer jelentős különbségeket mutat a házikó ugyanazon mérnöki hálózatától, amely a szolgáltatásra és a speciális háztartási eszközök csatlakoztatására képes. Az alábbi utasítások segítenek megérteni minden finomságát és árnyalatát.

Cél és funkciók

A többszintes épületek szellőztető berendezéseit a meglévő épületek, tűzoltó és egészségügyi előírások biztosítják. Fő célja a káros szennyeződések eltávolítása a levegőből lakóhelyiségekben (hálószoba, nappali) és kiegészítő (egészségügyi, konyhai) helyiségekben.

A lakásban a szennyezés fő forrása:

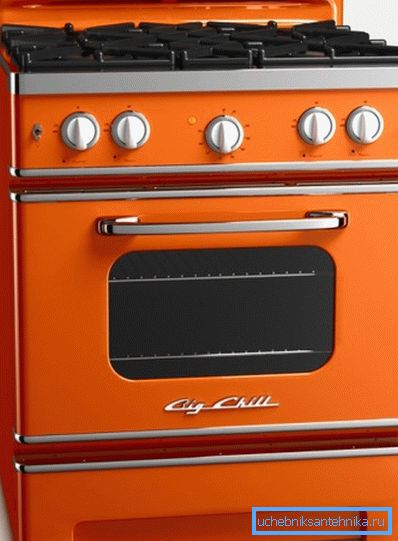

• Hob;
• mosógép;
• szaniter felszerelések (WC, fürdőszoba).

A fenti berendezések működésének következtében vízben és gázokban halmozódnak fel, amelyek negatív hatást gyakorolnak az emberi szervezetre.

Ha hibásan dolgozik vagy nem végzi el a hozzárendelt feladatokat, akkor a szellőzés könnyen felismerhető a következő jellemzőkkel:

• üvegablak lekerekítése ablakkeretekben;
• kondenzáció a falakon;
• nedvesség a szobák sarkában;
• penész és gomba különböző felületeken.

Figyelj! A szegényes légiközlekedés egy lakóövezetben komoly következményekkel járhat, különösen akkor, ha egy gyermek lakik egy lakásban. A penész és a nedvesség gyakran okoz légzési problémákat.

Ellenőrizze, hogy a szellőző tengely egy többszintes épületben meg tudja-e csinálni. Elég egy 20 cm-es, 4 cm-es méretű újságdarabot venni, és a csatorna fedélzetén levő grillezőbe helyezni.

A lapnak "ragaszkodnia" kell ahhoz a lyukhoz. Ellenkező esetben gondoskodni kell a szellőzőcsatorna javításáról vagy tisztításáról.

faj

A közelmúltban egyre több ember panaszkodik a városi lakóépületek szellőzőrendszereinek hatékonyságának hiányára. Ez annak köszönhető, hogy a múlt században épült többszintes épület szellőzőrendszere nem biztosította a hermetikus ablakszerkezetek beépítését, amelyek megakadályozzák a friss levegő bejutását az utcáról.

Ezenkívül a kipufogó tengely gyenge teljesítményének oka lehet a hosszának hiánya (különösen a felső emeleteken található lakások esetében). Az a tény, hogy a vontató levegő megjelenése legalább két méteren át kell haladnia a csőben, ami a ház legfelső emeletén problémamentes.

Mielőtt megismerkedne a probléma megoldásának módjaival, meg kell vizsgálni a szellőzőrendszerek meglévő rendszereit.

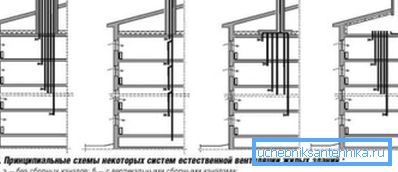

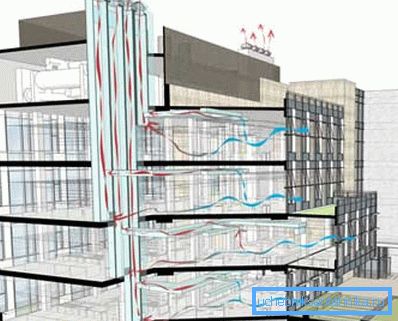

Tehát a természetes szellőzés egy többszintes épületben az SNiP szerint számos fő típus lehet:

1. Minden apartman egyedi kipufogócsatornával rendelkezik, amely közvetlenül a tetőhöz vezet. Ez a fajta csatorna a leghatékonyabb, de az épületek emeletének növekedése és az apartmanok számának növekedése miatt a közelmúltban nem használták.
2. Az apartmanokból közlekedő kipufogócsövek a felső műszaki szinten egy vízszintes csővel vannak összekötve, amely a tetőhöz ér.
3. Az összes fő szellőzőcső a tetőtérben végződik, amely egyfajta szellőztető helyiségben játszik szerepet. Ezután a kipufogó levegőt speciálisan felszerelt bányákon keresztül dobják ki. Ezt a módszert használják a modern lakóházak építésében.

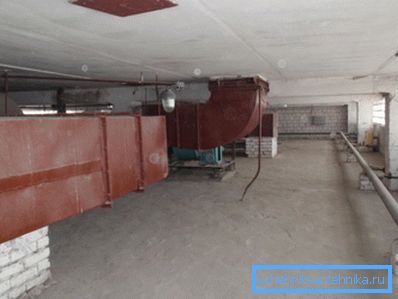

Közös vízszintes csatorna

Ha a többszintes lakóépületek szellőztetését ilyen típus szerint tervezték, akkor az apartmanok függőleges csövekbe való távozását egy vízszintes csatorna egyik vízfolyására kapcsolják. Ebben az esetben a padlás elérésekor a légtömegek a vízszintes falra (a doboz szélére) esnek, és a kimenet felé fordulnak.

A módszer számos hátránnyal rendelkezik:

1. A vízszintes szellőztető csatorna kis belső keresztmetszetével egy szakasz jelenik meg benne, ahol a légnyomás emelkedik, aminek eredményeképpen a felesleges légtömegek visszavezetik a szellőző csatornába, és néha a felső emeleti lakásba.
2. Ha a doboz kimeneti nyílása túl alacsonyan van felszerelve, akkor fordulhat elő az ún. Ennek következtében az alsóbb szinteken emelkedő levegő nem kerül ki az utcára, hanem a felső emeleten lévő nappali helyiségekbe.

A fent felsorolt ​​problémák két módon megoldhatók:

1. A dobozok módosítása a műszaki padlón. A vízszintes szellőzőcsatornát kb. 2-3 alkalommal meg kell növelni, és a beléptető elemeket is fel kell szerelni. Ennek a módszernek a hátrányai a magas ár és a szakemberek vonzásának szükségessége. Azonban 100% -ban biztos lehet benne, hogy a nagy léptékű lakóépületben a szellőztetés korszerűsítése után hibátlanul működik.
2. Egyéni szellőzőcsatorna elrendezése, amely eltávolítja a szennyezett levegőt kívülről, megkerülve a közös vezetéket.

Figyelj! Ilyen átalakítás esetén ügyeljen a légcsatornák normál hőszigetelésére, különben a technikai helyiség hőmérséklete és páratartalma zavart okozhat, amit tilos az SNiP.

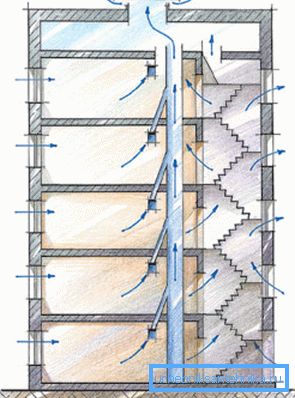

Légzsák a padláson

A légáramlás megszervezésének ezt a rendszerét minden modern otthonban használják. Ha a tervezési hibák és pontatlanságok során történtek, akkor a felső emelet lakói szenvednek attól a ténytől, hogy a szellőzőcsatornában nem keletkezik a szükséges vontatás.

Ez annak köszönhető, hogy a levegő a 2 méteres készlet helyett 30 cm átmegy, de szellőztetés van, azonban nem képes szivattyúzni a szükséges levegőmennyiséget. Továbbá, amikor kinyitja az ajtót a padláson, megjelenik egy vázlat, ami tovább csökkenti a vágyat.

Javítsa ki a problémát. A felső szinten elhelyezkedő lakás egyéni szellőzőcsatornáit csak akkor kell felszerelni vagy növelni, ha kb. 140 cm hosszú csövet szállítanak, a tengely felé kell billenteni, hogy az alulról felemelkedő levegő további húzást eredményezzen.

A levegő mozgásának megszervezésének módjai

A lakóépület szellőztető rendszerében a levegő áramlása a mérnökök által tervezett irányba mozoghat (függetlenül a fizika törvényei alapján) és erőszakkal (ventilátorok és egyéb berendezések használata esetén).

Ennek megfelelően a leírt mérnöki hálózat a következő típusokra oszlik:

• természetes - a friss levegő átáramlik az ablakokon és a szellőzőnyílásokon keresztül, valamint a szellőzőcsatornán keresztül történő eltávolítás (a nyomás és a hőmérséklet közötti különbség miatt a nyomóerő keletkezik);
• mechanikus - a levegőtömeget bejuttatják és eltávolítják a beömlő és kimenő nyílásokon, valamint a szellőzőcső belsejében lévő ventilátorok segítségével;
• kombinálva - ebben az esetben a motorháztető kényszerített és az áramlás természetes módon történik.

Szellőztetés javítása

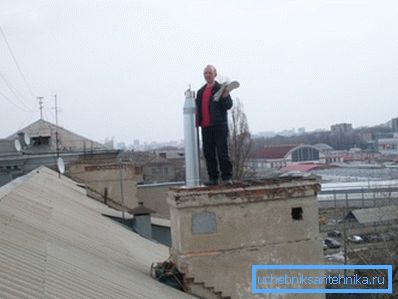

A megfelelően kialakított és tervezett szellőztető rendszer nem igényel karbantartást a lakóktól. Ezt az épület üzemeltetéséért felelős szervezet szakembereinek kell elvégezniük. Az egyetlen érvényes intézkedés az, hogy a rácsot a por befedő porról tisztítsa.

Más kérdés, ha a lakásból származó levegőt rendszeresen eltávolítják, és a szomszédok kellemetlen szaga és az ablakokon való kondenzáció továbbra is zavarodnak. Ezután a probléma a légtömegek elégtelen beáramlása. Gyakran szembesülnek a lakosok, akik telepített műanyag vagy alumínium ablakblokkok, amelyek nem engedik a levegő keresztül.

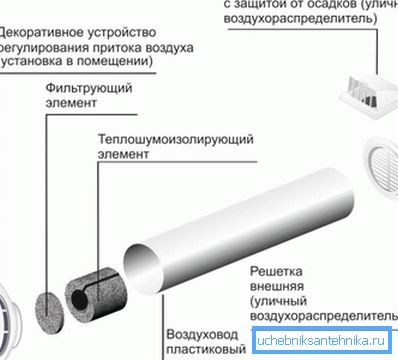

A helyzet megoldása segít a rendszeres levegőztetésnek, de egy elfogadható lehetőség az ablakpárkány és a központi fűtőtest közötti szerelésű szívószelepek felszerelése. Ebben az esetben a kívülről fújó hideg levegő felmelegszik.

Többféle beszívó szelep van:

• mechanikus - csappantyúkkal ellátva, amelyek lehetővé teszik a bejövő áram intenzitásának kézi beállítását;
• elektronikus - a külső szenzoroktól (páratartalom és hőmérséklet) érkező információk alapján speciális szelepeik vannak, amelyek kinyitják és bezárják a szelepet.

Figyelj! A régi házakban sok lakástulajdonos a légkondicionálással próbál foglalkozni a páratartalommal és kellemetlen szagokkal. Ez a helytelen döntés, mivel az ilyen klimatikus berendezések nem helyettesíthetik a teljes körű szellőzőtechnikai hálózatot.

Kényszerített szellőzőrendszer beszerelése

A probléma megoldásának ilyen módja abban az esetben alkalmazható, ha a fent felsorolt ​​módszerek nem hozták meg a kívánt eredményt. Meg kell jegyezni, hogy lehetetlen önállóan elvégezni az összes szükséges telepítési műveletet, mivel a légcsatornák keresztmetszete és a berendezés teljesítménye külön-külön történik.

Tekintsük csak a leggyakrabban használt rendszerek fő típusát:

1. Ha egy kis, egyszobás, friss levegőjű lakást kell biztosítania, egy különleges, egy darabból álló eszköz segít Önnek, ami olcsó, de kiváló munkát végez a hozzárendelt feladatokkal.
2. Abban az esetben, ha a kipufogócsatornában a tolóerő elégséges, lehetséges a beömlő eszközök beépítésének korlátozása. A berendezés ereje attól függ, hogy az apartman lakói, a szobák területe és más tényezők milyen mértékben tartózkodnak.

A ventilátorral ellátva rendszerint minden szükséges elemet mellékelnek:

• rácsszerszerkezetűek
• léghűtők szellőzéshez;
• szelepek;
• szűrőelemek.

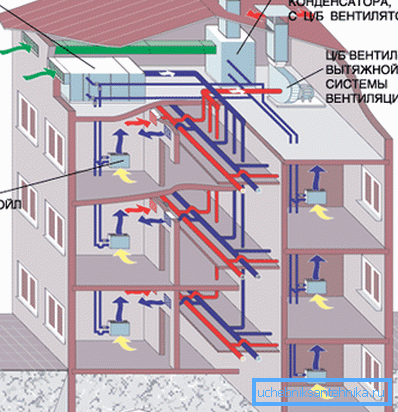

1. A leghatékonyabb a légszellőztetés (esetleg hővisszanyerővel). De telepítése csak magánházakban vagy nagy városi lakásokban javasolt.

Tipp Annak érdekében, hogy a szellőztetés a lehető leghatékonyabban működjön, célszerű minden helyiségben (beleértve a hálószobát, a dolgozószobát, az étkezőt stb.) Felszerelni a tápellátást és a kipufogónyílást, összekötve azokat a légvezetékekkel a központi egységbe.

Szennyvízelvezetés

A lakóépületek egyik jellemzője, hogy a szellőzést nem csak a lakó- és nem lakóhelyekre, hanem a csatornarendszerre is fel kell szerelni. Ellenkező esetben fennáll a kellemetlen szagok és a lakosság egészségét veszélyeztető gőzök behatolása a lakásba.

A több mint 9 emeletes házban magas, számos módszer alkalmazható a szennyvízelvezető rendszer szellőztetésére:

1. Közvetlen szellőzés. Ebben az esetben a központi emelő, ahol az összes leeresztő csatorna egyesül, az épület műszaki felszínén jelenik meg, és nincs lezárva. Friss levegő szállítódik a cső tetején. A hátrány az, hogy a rendszer alsó részében fellépő nyomásnövekedés esetén fennáll a veszélye a vízzárás megszorítása.
2. Párhuzamos szellőztetés. Ennek a kialakításnak a jellemzői megakadályozzák a hidraulikus zárak felszívódását és kilökését. A módszer lényege abban rejlik, hogy a párhuzamos, központi szennyvízelvezető további szellőztetést alkalmaz. Minden emeleten egymáshoz kapcsolódnak speciális alakú részek segítségével.

következtetés

A lakóépület szellőztető rendszere összetett mérnöki hálózat, amelynek megtervezése és javítása különleges ismereteket, készségeket és felszereléseket igényel. A nem megfelelő karbantartás olyan bontásokhoz vezethet, amelyek nemcsak a lakóhelyét érintik, hanem kellemetlenséget okoznak a szomszédjaiknak is.

A cikkben ismertetett videóról többet megtudhat a szellőztetés működéséről a városi nagy épületben.
