Szellőzésteszt: tesztértékek és szabályozási követelmények

Mi a vizsgálat a szellőztető rendszerről? Milyen paramétereket értékelnek? Vannak-e olyan szabályozási dokumentumok, amelyek szabályozzák a szellőzőrendszerek elrendezését és az ellenőrzési eljárást?

Próbáljunk ezekre a kérdésekre válaszolni.

A dokumentumok listája

A szellőztetéshez kapcsolódó dokumentumok meglehetősen kiterjedt listáján két fő kérdést kell megvizsgálnunk.

• Az SNiP 3.05.01-85-ben meghatározza az eszköz szellőzésére vonatkozó általános követelményeket.
• A GOST 12.3.018-79 típusú technológiákban, amelyek a szellőztető rendszerek aerodinamikai vizsgálatai.

Fontos: a szellőzőrendszerek átfogó vizsgálatának aktusa a rendszer tényleges teljesítményének mindkét mérése és a vizuális ellenőrzés alapján történik, a szellőzőberendezés paramétereinek ellenőrzésével.

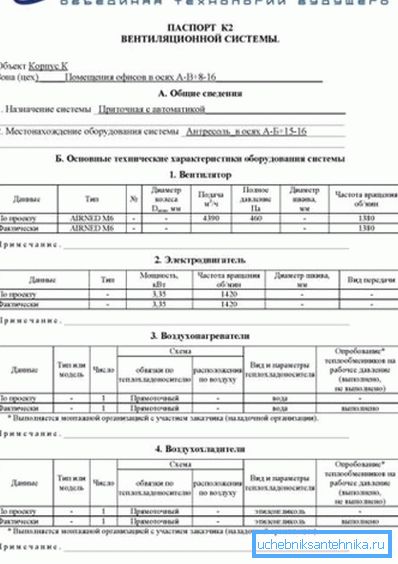

A teszteredmények szerint a tulajdonos légvédelmi útlevelet állít ki.

Miért van szükség?

• Az útlevél olyan dokumentum, amely hivatalosan nyilvántartja az Ön által megvásárolt berendezéseket - akkor is, ha a vásárláskor nem rendelkezett az orosz szabványoknak való megfelelés igazolásával.
• Ezenkívül a dokumentum súlyos érvként szolgálhat a felügyelőkkel folytatott vitákban. Tüzek, füst és egyéb problémák esetén a tulajdonos mindig képes lesz arra, hogy bebizonyítsa, hogy nem a szellőztetőrendszer szerkezetének és teljesítményének a jelenlegi szabványokkal való ellentmondásából erednek.

Vegyünk a szabályozási dokumentumok követelményeire.

követelmények

SNiP 3.05.01-85

A levegőcsatornákat, amelyekben a harmat elszennyeződése lehetséges, a hosszirányban 1 - 1,5 cm hosszúságú vízelvezetésre hajlamosak. Az ilyen dobozok hosszanti varratai csak a felső részükön találhatók (olvassa el a "Szellőzés vizsgálata" című cikket a problémák és a szennyezések időben történő felismerésére).

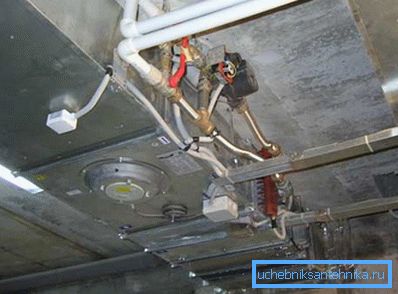

A karimák közötti tömítések csak a peremen kívül nyújthatók.

A tömítés anyaga is szabályozott.

1. A 70C-ig terjedő levegő hőmérsékleten habszivacs, habgumi, vastag gumitömítés vagy polírozott polimer hám használatával is használható.
2. A 70 ° C feletti hőmérsékleten az azbesztkarton vagy az azbeszt vontatására használják.

Nuance: a termelésre, amelynek technológiája savas füstök által okozott légszennyezést jelent, csak saválló gumit használnak.

Az aljzatkötések tömítésére a gerlen (tömítőszalag gumiszerű anyagból), tömítő masztix és hőre zsugorodó hüvelyek használhatók.

Minden csavart meg kell húzni a karimán. A csavaranyáknak a karima egyik oldalán kell lenniük; vízszintes elrendezésével a csavaranyák általában az alján helyezkednek el. Az utasítás bizonytalan: a csavar nehezebb, mint egy anya, és ha nagy magasságból esik, komolyabb sérüléseket okozhat.

A szellőzőrendszerek vizsgálata többek között magában foglalja a csövek magasságának vizuális ellenőrzését. Mi legyen az?

Nuance: ha a mennyezetmagasság az épületben legfeljebb 4 méter, javasoljuk függőleges szellőztető tengelyek rögzítését a mennyezeten.

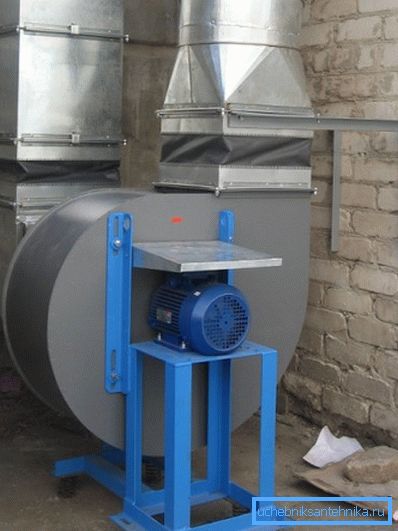

A légcsatornák rugalmas betétekkel vannak összekötve a ventilátorokkal, amelyek megakadályozzák a vibráció továbbítását.

A sugárirányú ventilátorokat horgonyok elleni rezgéscsillapításra kell felszerelni. A rezgéscsillapítók önmagukban, ha a padlóra vagy az alapra vannak felszerelve, nem igényelnek rögzítést, de azokat a fémszerkezetekhez kell rögzíteni.

A ventilátorok és az elektromos motorok tengelyei szigorúan koaxiálisak vagy párhuzamosak (a nyomaték továbbítási módjától függően).

A szellőzőrendszer (csatlakozók, szíjak, nyitott szívó fúvókák) minden potenciálisan veszélyes elemét védőborítással és hálókkal borítják.

GOST 12.3.018-79

Hogyan történik a dokumentáció szerint a szellőztető rendszerek aerodinamikai vizsgálata?

Mérési pontok

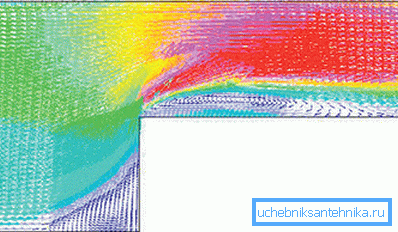

• A nyomás és az áramlási sebesség mérésére olyan szakaszok kerülnek kiválasztásra, amelyek nem haladják meg a 6 hidraulikus átmérőt az áramlási perturbációs pont (fordulat, szelep, rács stb.) Után, és nem állnak közel 2 hidraulikus átmérővel. Az e szabálynak való meg nem felelés költsége a turbulencia miatt felmerülő mérési eredmények komoly torzulása.

Hivatkozás: egy kerek csővezeték hidraulikus átmérője, amely megegyezik a belső átmérővel. Téglalap alakú, 2AB / (A + B) -ra számítva, ahol A és B a csatorna belső részének oldala.

• A mérési pont (mérőszakasz) elhelyezése a csatorna hirtelen szűkítésének vagy kiterjesztésének pontján megengedett. Továbbá, a területe megegyezik a szűkület legkisebb keresztmetszetével.

felszerelés

Milyen felszerelést alkalmaznak a szellőztető és légkondicionáló rendszerek egyedi vizsgálatához?

1. Egy kombinált nyomásvevőt használnak a dinamikus nyomás 5 m / s-nál nagyobb sebességű áramlásban való mérésére és a statikus nyomás folyamatos áramlásban történő mérésére.
2. A teljes nyomású vevőkészülékre van szükség, amint azt a név is jelzi, hogy a teljes nyomást gyors (több mint 5 m / s) áramlásméréssel mérje.

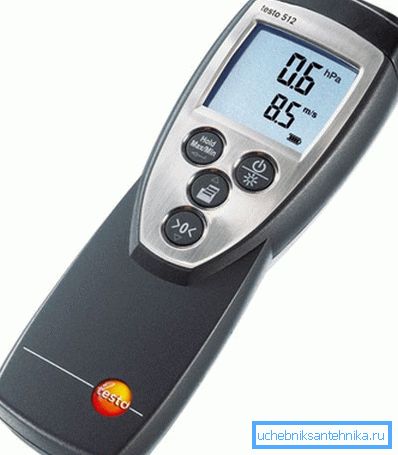

3. A nyomásesés mérésére nyomáskülönbség mérő és nyomásmérő szolgál.

1. Anemométer (termoanemométer) - a lassú (legfeljebb 5 m / s) légáramlás sebességének mérésére.
2. Barométer - a környezet nyomásának mérésére. Ez azért szükséges, hogy felmérje a levegő áramlását, amikor a szellőzés működik.
3. Higanyhőmérő vagy hőelem - a levegő hőmérsékletének méréséhez.
4. Pszichrométer - a páratartalom mérésére.

Nuance: a poros patakokban végzett méréseknél a készülékek kialakításának egyszerű tisztítást kell biztosítani - saját kezűleg, ecsettel vagy a kompresszor sűrített levegő áramával.

Tesztrendelés

A vizsgálatokat a szellőzés megkezdése után legfeljebb 15 perccel végzik el; Ez alatt az idő alatt a nyomás, a sebesség, a hőmérséklet és a páratartalom összes alapvető paramétere stabilizálódik.

Pontosan mit mérünk?

1. A légnyomás a helyiségben.
2. A légcsatorna hőmérséklete.
3. A szoba hőmérséklete.
4. Dinamikus áramlási nyomás.

1. Statikus nyomás ugyanazon a ponton.
2. Teljes nyomás ugyanazon a ponton.
3. Az az idő, amikor az anemométer az áramlás mért keresztmetszetének síkjában van, és az olvasás változása.

biztonság

A biztonsággal kapcsolatos egyetlen követelmény: a mérési folyamat nem vezet veszélyes vagy robbanásveszélyes gázkoncentrációk kialakulásához.

dokumentálása

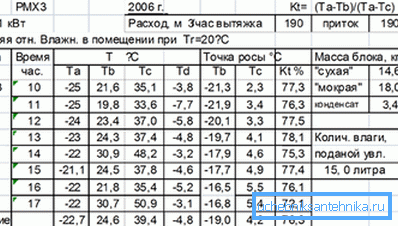

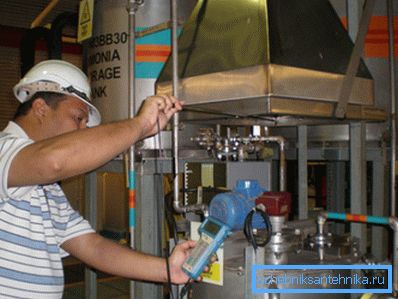

A mérések és azok feldolgozása alapján összeállítják a szellőztetés aerodinamikai vizsgálatának jegyzőkönyveit, ahol a bevitt paramétereket beírják. A mérések rögzítésén kívül a szellőzőberendezések egyedi vizsgálatának magában foglalja a berendezés tényleges jellemzőinek vizuális ellenőrzését és ellenőrzését is.

Aktiváláshoz:

• A rajongó számára - a járókerék átmérője, az átfolyási sebesség és a teljes áramlási nyomás, a fordulatszám és a tárcsa átmérője.
• Elektromos motorhoz - típusát, teljesítményét, sebességét, a nyomaték és a tárcsa átmérőjének átviteli módját.
• Klímaberendezésekhez és fűtőberendezésekhez - típusú, hűtőfolyadék-keringési rendszert, annak típusát és vizsgálati eredményeit üzemi nyomással.
• Szűrőkhöz - áteresztőképesség, százalékos csapdázás és nyomásesés.
• A párásítók számára - típus, légáramlás, nyomás a permetezőgép előtt, fordulatszám és a permetező kerék átmérője és a motor teljesítménye.

A szellőzőrendszer kiadásának alapja a szellőztető rendszer tesztelése, amely minden technikai követelménynek megfelel, és a projekttől való eltérés legfeljebb + 10% -kal megy végbe.

következtetés

Reméljük, hogy megválaszolhatjuk az olvasóban felmerülő kérdéseket a szabályozási követelmények és a tesztelési eljárások területén (lásd még a Szellőztetés automatizálás: funkciók, funkciók, képességek című fejezetet is).

Mint mindig, a videó ebben a cikkben további információkat nyújt. Sok szerencsét!
