Szellőzőcsatornák egy magánházban: hogyan kell hatékony

Egy projekt kidolgozásakor és egy lakóépület kialakításánál tervezik a mérnöki hálózatok (villamos, vízvezeték, szennyvíz és természetesen szellőztetés) készítését. A kényelmes beltéri mikroklíma nagymértékben függ az utóbbiaktól. Ezért a szellőzőcsatornákat egy magánháznál kell szigorúan a meglévő szabályoknak és előírásoknak megfelelően végezni, amelyeket az alábbiakban ismertetünk.

A szellőzés telepítésének szükségessége

A probléma egy hatékony szellőztető rendszer telepítése a saját házak tulajdonosainak nem régen. Korábban a magánházban lévő kis szellőzőcsatorna jól illett a hozzárendelt feladatokhoz. Végtére is, a téglafal és a fából készült ablak tökéletesen elengedte a levegőt, ami szükséges a levegőztetéshez.

De a modern konstrukcióban többnyire "nem lélegző" anyagokat használnak:

• polimer ablakok, amelyek nem engedik meg a repedéseket és repedéseket;
• polietilén membránokkal védett vázszerkezetek;
• tetők, amelyek gőzzel és szélvédőkkel vannak ellátva.

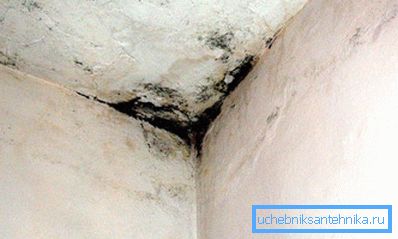

Az épület összes fenti eleme teljesen megakadályozza a természetes légáramlást. Ennek eredményeképpen megnövekedett légnedvesség, ami kondenzációt eredményez az üvegen, a falakon lévő nedvességet és a helyiség sarkain.

Figyelj! A régi házak lakói hasonló problémákkal szembesülnek, saját kezűkkel helyettesítik a műanyag nyílászárókat, és nem vigyáznak a szellőzőcsatornák építésére.

A szellőztető hálózat elemei

Központi elszívó vezeték

Az egyes lakások építési folyamatát szabályozó utasítás azt állítja, hogy a házak csatornaellátását még a projektdokumentáció elkészítésének szakaszában is biztosítani kell. Ha valamilyen oknál fogva ez nem történt meg, lehetséges a levegőbevezető és kipufogórendszer felszerelése a kész házban. Ehhez kész szellőzőcsatornákat használnak.

Figyelj! A szellőztetés telepítésének költsége egy már felépített épületben sokkal nagyobb lehet, mint a tervezési hálózat közvetlenül a ház építése során. Az esetek túlnyomó többségében az említett módszer a régi, de felújított ház ellátási és kipufogócsatornáinak felszerelésére szolgál.

Szellőzőcsatornák, esetleg további mechanikus berendezések (ventilátorok, rekuperátorok, szűrők stb.) Beszerelésével elkerülheti az előző szakaszban leírt negatív hatásokat.

A központi és a periférikus légcsatornák felszerelése előtt meg kell határozni a légcserélő rendszer típusát:

• természetes - a modern magánház nem túl hatékony, mivel a hermetikus ablakrendszerek megakadályozzák a friss levegő beáramlását, és a hideg évszak hőmérsékleti ingadozása csökkenti a vontatás hatékonyságát;
• bejárat - alkalmas 300 négyzetméteres magánházakra;
• a kínálat és a kipufogó - a leghatékonyabb rendszer, amely lehetővé teszi rekuperátor jelenlétében nem csak szellőztetni az összes helyiséget, hanem kényelmes hőmérsékletet is létrehozni benne.

Mindegyikük - a kis árnyalatok kivételével - ugyanazon elven alapul, ezért a bejövő rendszer szellőzőcsatornáinak telepítésének jellemzőit az alábbiakban részletesen ismertetjük.

Figyelj! A lakó- és kisegítő helyiségek szellőztetése mellett a magánházban lévő szennyvízcsatorna szellőztetése is szükséges. Gyártása speciális típusú légcsatornákat használ.

Mechanikus szellőztetés

A friss levegő kényszerbeáramlásának és a szennyezett levegőtömegek eltávolításának rendszere a következő elvek szerint épül fel:

1. A magánház tetőjén (általában a konyha területén) két szellőzőcsatornát szerelnek fel, amelyek a teljes jövőbeli rendszer alapjául szolgálnak.. Az egyikük levegőt szed, a másik - eltávolítani a helyiségből.
2. Elektromos ventilátor van felszerelve a kipufogó légcsatornán, elektronikus be- és kikapcsoló rendszerrel. A kapcsolási üzemmódok olyan külső érzékelők által kapott információkon alapulnak, amelyek szabályozzák a helyiség nedvességtartalmát és hőmérsékletét.

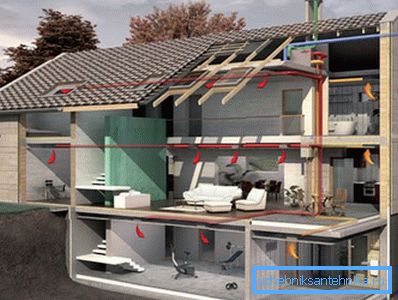

3. A helyiségben lévő szellőzőcsövek bejáratát úgy kell elhelyezni, hogy a bejövő levegő belépjen a lakóterembe (hálószoba, nappali), áthaladjon a folyosón, a konyha és a higiéniai egységen, ahol speciálisan felszerelt kapukra.

Ennek eredményeképpen a légáramlás megszervezése következtében a konyhában keletkező nedvesség és kellemetlen szagok nem kerülnek be a ház más területeire.

Légbeszívó rendszer

Mint fentebb már említettük, a szellőzőcsatornák egy már megépített házban való elhelyezése nagyon problematikus. Ebben az esetben szükséges a lyukak lyukasztása a falakon, és bizonyos esetekben lehetetlen, vagy a légcsatornák nyitott módon történő felszerelése, ami nagyon negatív hatással lesz a belső térre.

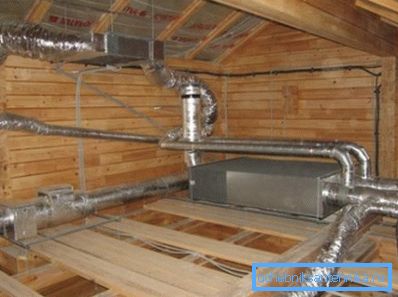

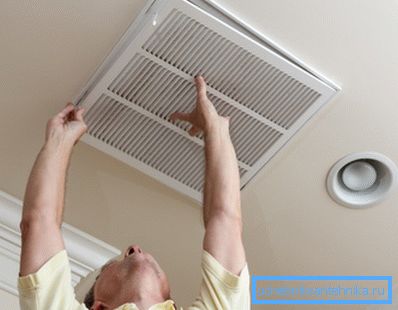

A legjobb megoldás egy légcsatorna-rendszer felépítése a tetőtérben, és a mennyezeten lévő nyílások rendezése, a csúnya nyílások eltakarása dekoratív rácsokkal.

A szellőztetés elrendezésének anyaga megfelelő keresztmetszetű műanyag vagy fém-műanyag szellőzőcsövek.

Ezek:

• kerek;
• téglalap alakú.

Az utóbbi típus előnyös, mivel könnyebb telepíteni a helyére.

Ezen kívül a munkában szüksége lesz:

• háló;
• szelep;
• csatlakozók;
• rács és így tovább.

Annak érdekében, hogy a szerelt szellőzőcsövek maximális hatékonysággal működjenek, tanácsos a következő tippeket használni a telepítéskor:

1. Minden nappaliban jobb, ha két bemeneti csatornát készítenek, amelyek lehetővé teszik nagyobb mennyiségű levegő szivattyúzását.
2. A légcsatornák keresztmetszetét és a ventilátorok teljesítményét a helyiségek területe alapján kell kiszámítani.
3. A bejövő légcsatornáknak csak lakóhelyiségekben kell lenniük, míg a segédcsatorna-rendszer a kiegészítő helyiségekbe van szerelve.

Kimenő légcsatornák

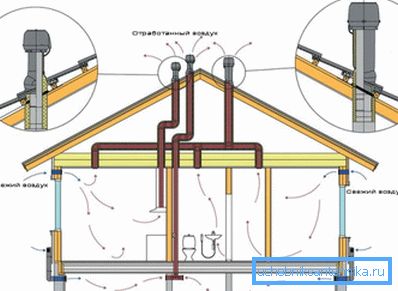

Az a központi csatorna, amelyen keresztül a szennyezett levegőt eltávolítják a helyiségből, a konyha területén lévő tetőre szerelik fel. Az a tény, hogy a bevezető csövekkel ellentétben a kipufogórendszernek a lehető legrövidebbnek kell lennie. Ez megakadályozza a kondenzátum keletkezését és egyéb problémákat, amelyek zavart okoznak a szellőztető hálózat működésében.

Figyelj! A levegőelvezető cső ilyen elrendezése szintén annak a ténynek tulajdonítható, hogy egy kályha van a konyhában, ami általában a legnagyobb mennyiségű káros szennyeződés forrása.

Tisztában kell lennie azzal is, hogy a helyiségből eltávolított levegő melegebb, mint a levegőben lévő levegő. Ezért a kimenő csatornák szigetelését gondoskodni kell, különben a nedvesség belülről lecsapódik.

A központi cső mellett perifériák is vannak. Bejáratuk a konyha, a fürdőszoba és a WC felett helyezkedik el.

A szellőztetés hatékonyságának növelése érdekében javasoljuk ventilátor beszerelését a rendszerben. A gázkemence feletti kipufogó és a fűtőkazán csöve után be kell lépni a légcsatornába (ehhez használják a betéteket).

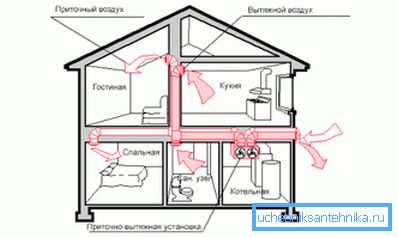

Légcsatornák a kazánházban

A magánház egyik jellemzője egy olyan kazán jelenléte, amely felmelegíti a szobát. Gyakran fel van szerelve a konyhában, de néha külön helyiséget rendelnek hozzá - a kazánházat. Fel kell szerelni egy hatékony rendszert az égéstermékekkel szennyezett levegő eltávolítására.

A kazánház szellőztetőrendszerének gyártásakor a következő szabályokat kell követni:

1. A szobában két szellőzőcsatorna van, amelyek kívül esnek. Az egyik az égéstermékek eltávolítása, a második - a helyiségben lévő levegő tisztítása.
2. Nem szükséges a ventilátort a füst eltávolítására tervezett csővezetékbe szerelni. Ő folyamatosan sikertelen lesz.
3. A szellőzőcsatornán keresztül kibocsátott gázkeverék sokkal forróbb, mint a környező levegő. Ezért a csővezeték falán folyamatosan kialakulhat a nedvesség, amely negatívan befolyásolja a kazán működését. Ennek elkerülése érdekében a csövet ásványi szőnyegekkel kell szigetelni.
4. Éppen ellenkezőleg, célszerű olyan helyiség szellőztetésére szolgáló szellőzőcsatornát felállítani, amely mindkét irányban elforgatható. Ez növeli a bejövő és a kimenő levegő mennyiségét.

Szellőzés a kandallóhoz és a tűzhelyhez

Ha bármelyik nappaliban kandallót vagy kályhát telepítenek szilárd tüzelőanyagon, további intézkedéseket kell tenni annak érdekében, hogy biztosítsák a tiszta levegő ellátását ebben a teremben és távolítsák el az égéstermékeket.

Ez megteremti a legelőnyösebb feltételeket a fa vagy a szén teljes égéséért, hiszen tudjuk, hogy a láng nem létezhet oxigén nélkül.

Ezenkívül a szellőztető rendszer nem megfelelő működtetése és az oxigénhiány miatt az égés során széndioxid és más veszélyes anyagok szabadulnak fel, amelyek a helyiségben felhalmozódva károsak lehetnek az egészségre és akár halálhoz is vezethetnek.

Sokan nem hoznak külön légcsatornákat a szobába, inkább az ablakot nyitják meg. De ebben az esetben nem hatékony hőmennyiséggel találkozhatunk, mert a legtöbb elpárolog, ha a rés vagy a röplabda szellőztetés.

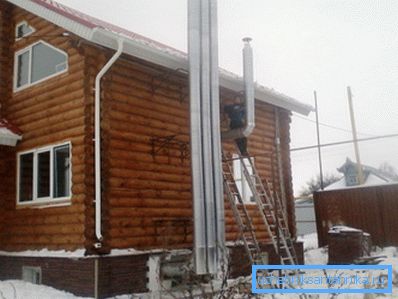

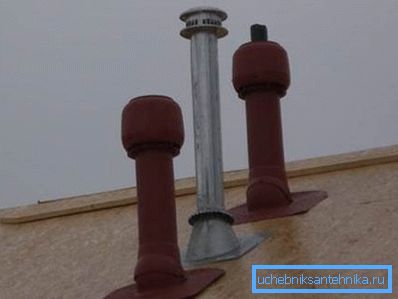

Légcsatornák felszerelése a tetőre

A legtöbb probléma akkor merül fel, ha a szellőzőcsatornák megállapításait a tetőburkolaton keresztül rendezi.

Annak elkerülése érdekében, hogy a csempe vagy a palánkon ne legyenek további lyukak és elkerüljék az esővíz belépését a tetőtérbe, a következő csöveket kell követni a légcsövek beszerelésekor:

1. A szellőztető hálózat kialakítása előtt célszerű tervet készíteni, amelyen feltüntetik az összes légcsatorna helyét, beleértve a tetőn történő kilépési pontokat is.
2. E szellőzőcsatornák elrendezéséhez különleges alkatrészeket kell használni. Szélsőséges esetekben - rozsdamentes acélból készült cső szigeteléssel.
3. A központi csatorna beszerelése előtt ajánlatos előkészíteni minden szükséges lyukat, ami egyszerűsíti a teljes szellőztető rendszer összeszerelését.
4. Azokat a helyeket, ahol a csővezeték szomszédos azokkal vagy más szerkezeti elemekkel, le kell zárni. Bármilyen szilikon vagy cementhabarcs lesz.

Tipp Az ízületek feldolgozása után felfüggeszteni kell a szellőztetés telepítését, amíg a csövek tömítőanyaga teljesen kikeményedik. A központi légcsatornáknak szigorúan függőlegeseknek kell lenniük, különben a csövek belső felületén nedvességnek van kitéve.

A kényszerített szellőzés hátrányai

A nyilvánvaló előnyök ellenére a mechanikus szellőztetésnek vannak hátrányai, amelyekről tudnia kell:

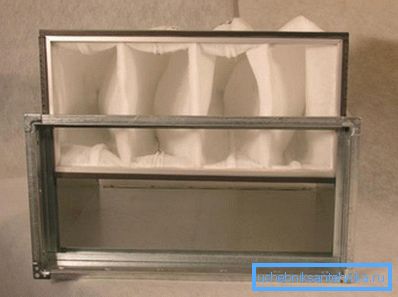

1. A levegőt szellőztető szellőztető rendszer gyorsan eltömődik porral, ami állandó karbantartást igényel.
2. Az elektromos berendezések (ventilátorok, rekuperátorok) villamos energiát fogyasztanak, növelik a közüzemi költségeket.

Tipp Ha a technikai feltételek lehetővé teszik, célszerű a természetes szellőztetés kialakítása, amelynek teljesítménye a legtöbb esetben elegendő.

következtetés

A szellőzőcsatornák megfelelő választása és felszerelése magánházban kulcsfontosságú a szellőzőrendszer hatékony és megszakítás nélküli működéséhez. Részletesebben a levegőztető rendszerek elrendezéséről lehet tanulni a videóról ebben a cikkben.
