Szellőzőcsatornák és légcsatornák lakásokban és házakban

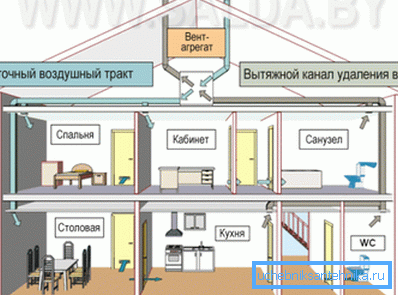

A lakóház építése nem valósul meg természetes vagy kényszerített szellőztető rendszer felszerelése és összekapcsolása nélkül. A többszintes épületekben a téglából vagy tömör betonból készült beépített légcsatornákat leggyakrabban a lakóövezetből a légkörbe szellőztetett levegő eltávolítására használják, amelyek közvetlenül a ház építése során kerülnek telepítésre. Ha a szellőzőköteg eltömődött, vagy ha a csatornát más helyre kell áthelyezni, új fém vagy műanyag téglalap alakú szellőzőcsatornákat kell használni külső beszerelésre.

A szellőzőcsatornák elrendezésének szabályai

A javítás vagy beszerelés során ügyelni kell arra, hogy a meglévő szellőztetőrendszer új vagy új felszerelését saját kezűleg kell elvégezni, a szigorú szabályoknak megfelelően.

Annak érdekében, hogy az olvasó könnyebben foglalkozhasson ezzel az egyszerű feladattal, ez a cikk rövid áttekintést ad, amely leírja a fő házak és szellőzőcsatornák elrendezésének főbb jellemzőit magánlakásokban és apartmanokban.

Szellőzőcsatornák fajtái

A szellőzőcsövek tervezési jellemzőinek és az épület csapágyfalakhoz viszonyított viszonylagos elhelyezkedésének megfelelően az összes légcsatornát többféle típusra lehet felosztani.

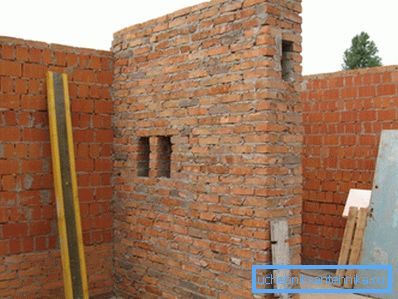

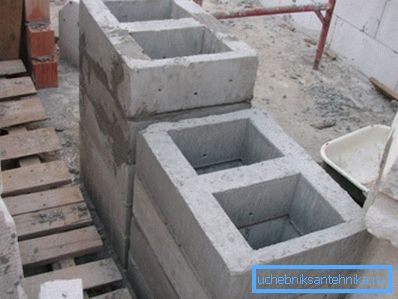

1. A téglalap alakú vagy négyszögletes keresztmetszetű beépített szellőzőcsatornákat rendszerint az épület alátámasztó falain kell elhelyezni. A gyártás során leggyakrabban használják a téglák szellőzőcsatornáinak kézi behelyezését vagy az ilyen rendszerek telepítésére szánt különleges vasbeton blokkok kialakítását.

1. A hamis vagy felfüggesztett légcsatornák leginkább síkcsatornákat képviselnek a szellőztetéshez horganyzott acéllemezből készült előregyártott doboz alakú szerkezetek formájában.. Az ilyen rendszerek telepítése és csatlakoztatása az építési és befejező munkálatok befejezése után, valamint a helyiségek átalakítása esetén - az újjáépítés befejezése után, egy speciálisan kidolgozott műszaki projekt szerint történik.
2. Külső vagy más szavakkal, a további szellőzőcsatornák egy önálló épületszerkezet, amely az épület külső oldalán van elhelyezve.. Ilyen rendszer lehet tégla, tömör beton, valamint előregyártott fémcsövek horganyzott vagy rozsdamentes acélból.

Tipp A magánlakásokban lévő légcsatornákat javasoljuk, hogy a kemence kéményével párhuzamosan helyezkedjen el, közel ehhez a helyhez. Az ilyen elrendezés a meleg levegő felfelé áramlásának köszönhetően jelentősen növeli a sóvárgásokat, és ennek megfelelően növeli a szellőztető rendszer hatékonyságát.

Anyagkiválasztás

Jelenleg számos különböző anyagot kínálnak a légcsatornák felszerelésére, amelyek ára jelentősen változhat, de a megfelelő választás főként az építés sajátos körülményeitől és a helyiség sajátos használatától függ.

1. A monolitikus beton beépített légcsatornái nagy szilárdsággal és tartóssággal rendelkeznek, könnyen karbantarthatók, továbbá egy egységes monolitikus töltettel rendelkeznek, kevés ellenállással rendelkeznek a légáramlás mozgásával szemben.
2. A tömör téglának hasonló működési tulajdonságai vannak, azonban a legtöbb esetben a szellőzőcsövek tégláját okozhat turbulens turbulencia, ami jelentősen csökkenti a sóvárgásokat, ezért javasoljuk, hogy a szellőzőrendszerek kényszerlégkeringtetésnél történő használatakor javasolt.

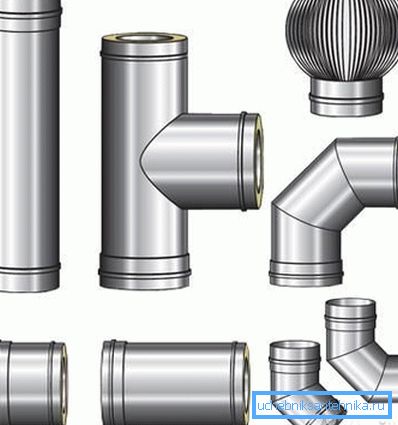

1. A szellőztetéshez használt fém és műanyag csatornák mentesek a hátrányoktól, de kevésbé tartósak, ezért védeniük kell őket a külső mechanikai hatásoktól. Ezenkívül minden fém termék (kivéve a rozsdamentes acélt) atmoszférikus korróziónak van kitéve, és ezért további védelmet igényel a kondenzátum képződéséből származó nedvességtől.
2. A tégla vagy a betonfal belsejébe történő beépítéshez beépített azbesztcement cementcsatornákat is használnak. Az aerodinamika és a teljesítmény szempontjából ez az anyag a legalkalmasabb a beépített szellőztető rendszerek beépítéséhez egy tégla vagy szilárd épület építésének folyamán.

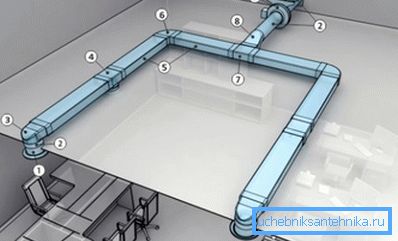

3. A szellőztető rendszer szűk helyiségekbe történő beszereléséhez, például álmennyezetek mögött vagy gipszkarton falpanelek mögött, a kis vastagságú lapos szellőzőcsövek műanyagból vagy fémből készültek.

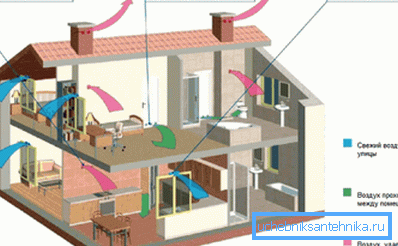

Tipp Ha az önfelépítés szabad áramlású szellőztetése természetes légáramlással történik, ajánlott kör alakú műanyag szellőzőcsöveket használni, mert alakjuk és sima belső felületük miatt minimális ellenállást biztosítanak a levegő mozgásához.

A csatorna önálló gyártása

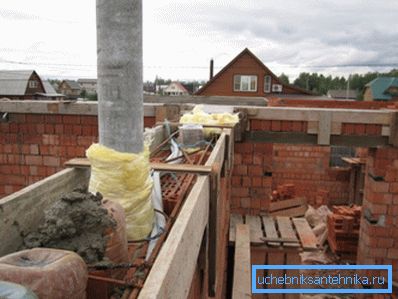

Mint fent említettük, a kerek azbesztcement-csövek használatát célszerű használni egy beépített csővezeték beépítéséhez, ezért az alábbiakban bemutatjuk az ilyen szellőztetőcsőnek egy téglafalba történő beépítésének lépéseit.

1. A téglafal és fél és fél tégla a szokásos módon helyezkedik el a nyílás helyének szintjén.
2. Az azbesztcement-cementcsatorna alján vágja el az elülső falat az axiális vonalra, 120 mm magasságig úgy, hogy a végén egy lépcsősablak alakuljon ki.
3. A téglafal felsõ síkján az azbesztcement csõt az ablakkal kivágva helyezze el a szobába, és ideiglenesen rögzítse az épületszerkezetre (oszlopok, gerendák, mennyezet) egy kötõhuzalra.
4. Folytassa ugyanazt a téglagyártást, helyezze el a téglát az azbesztcement-cső előtt és mögött.
5. Így az azbesztcement-cső felső vége a környező téglával olyan szinten kell, hogy legyen, amely nem alacsonyabb, mint a tető gerincének felső része.

Tipp Ha vízszintes szellőzőcsatornát csatlakoztat a függőleges emelőhöz más padlókon, az azbesztcement cső megfelelő helyén, át kell méretezni egy négyszögletes vagy négyszögletes ablakot, amelynek szélessége legalább 120 mm.

Szabályozási műszaki követelmények

A szerelés önálló elvégzéséhez eleget kell tennie a szellőzőrendszerek elrendezésére vonatkozó általánosan elfogadott normáknak és szabályoknak, továbbá a belső rész alakjának és a szellőzőcsatornák méreteinek szigorúan meg kell felelniük a szabályozási dokumentumok követelményeinek.

1. A helyiségben lévő kipufogónyílást a lehető legközelebb kell elhelyezni a mennyezethez, és a felső éltől a mennyezetig terjedő távolság legfeljebb 100 mm lehet.

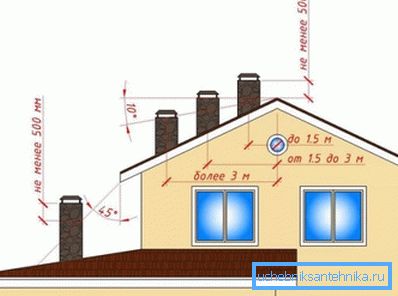

2. Ha a tetőn lévő cső kimenete legfeljebb 1500 mm-re helyezkedik el a tető gerincétől, annak magassága legalább 500 mm-rel magasabb legyen, mint a gerinc.

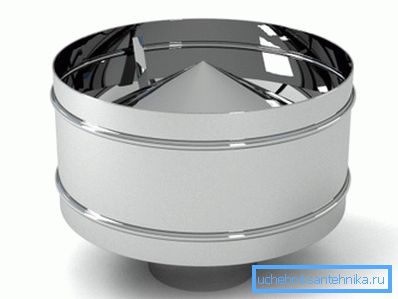

3. A természetes tolóerő javítása és a függőleges felszívódás megóvása érdekében a kifolyócsövét speciális rozsdamentes acélöntővel kell ellátni.

1. A természetes légáramlással rendelkező függőleges felszedőknek legalább 140-180 cm-es keresztmetszetűnek kell lenniük, ami nagyjából 120-150 mm csőátmérőnek felel meg.
2. A kényszerített levegő keringtetésű függőleges emelők keresztmetszetének legalább 90-130 cm2-nek kell lennie, ami 100-130 mm-es kör alakú cső átmérőjének felel meg.
3. Minden függőleges és vízszintes szellőzőcsatorna, amely a lépcsőn, padláson vagy más fűtetlen helyiségen halad át, legalább 50 mm vastagságú, expandált polisztirol lapból vagy ásványgyapotból kell készülnie.
4. A normál tolóerő biztosítása érdekében, természetes vagy kényszerített légáramlású rendszerekben az összes csatlakozásnak teljesen szűknek és a látható sérülés jeleitől mentesnek kell lennie.

következtetés

A kiválasztott anyag- és gyártástechnikától függetlenül az SNiP 2.04.05-91 "Fűtés, szellőzés és légkondicionálás" szerinti légcsatornáknak és szellőzővezetékeknek teljes mértékben meg kell felelniük a jelen szabályozási dokumentumban meghatározott műszaki jellemzőknek.

Ha részletesebb tájékoztatást szeretne kapni erről a kérdésről, akkor megtekintheti a videót ebben a cikkben, vagy olvassa el a vonatkozó szabályozási és műszaki dokumentációkat honlapunkon.
