Szellőzőcsövek - méretek

Rendszerint a szellőzőrendszer önálló tervezésénél az emberek nem szeretik a feladatot különösen bonyolítani és a véletlenszerűen kiválasztott méreteket kiválasztani. Általában a szélesség és a szellőztetés során alkalmazott átmérő nincs különösebb hatással, de ez a megközelítés nem a mérnökökkel szemben áll. Nem lesz felesleges tudni, hogyan kell megfelelően kiválasztani a szellőzőcsöveket.

Mi legyen a szellőzőcső?

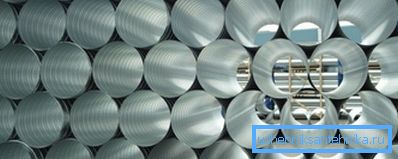

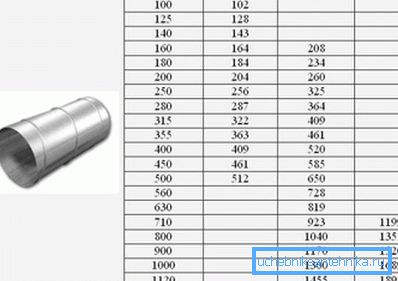

A szellőztetés más rendszerekkel összehasonlítva, például a vízellátás nem jelent jelentős terhelést működés közben, ami azt jelenti, hogy nincs szükség jelentős fémvastagságra. Ezért a fémcsatorna első követelménye kis falvastagságnak nevezhető.

A második fontos paraméter korrózióállóságnak számít. Mindazonáltal a csatornákon áthaladó levegő nedvességtartalma elég magas ahhoz, hogy 6-12 hónap alatt a fém nem rostos réteggel boruljon el.

Nos, a legfontosabb jellemző az átmérő, ami közvetlenül befolyásolja a szellőztető rendszer hatékonyságát. A 120 mm-es szellőzőcső metszete 113.04 cm², átmérője például 75 mm - csak 44,15 cm². Nyilvánvaló, hogy ha a keresztmetszeti területek 2,56-szal különböznek egymástól, akkor képesek lesznek eltérni a levegő mennyiségétől egy egységnyi idő alatt (egyenlő áramlási sebesség mellett).

Szabályozási keret

A csővezeték átmérőjének kiválasztásánál használt fő jelzőegység az időegységenkénti légáramlásnak tekinthető. A SNiP 41-01-2003-ban a szellőztető rendszer fő követelményeit mind a termelékenység, mind a geometriai méretek tekintetében rögzítik.

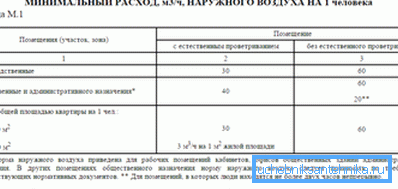

Például a lakóhelyre vonatkozó szabványnak megfelelően a légáramlásnak (egy személynek) kell lennie:

• 20 méternél hosszabb helyiségekben² - vagy 30 m³/ óra, vagy legalább 0,35 légcsere, a lakás teljes térfogatára számítva. Végül a számításokban nagyobb értéket feltételezünk;
• ha a terem területe nem haladja meg a 20 métert², a légcserét egyszerűen csak 3 méteres átlag alapján lehet megtenni³/ óra 1 m² területet.

Vagyis a közepes méretű szobában (19-20 m²) óránkénti szellőzéssel kb. 60 m-es körforgalmat kell biztosítani³. A kis méretű, például egy 75 mm-es szellőzőcső egyszerűen nem képes megbirkózni ezzel a feladattal.

Figyelj! Elméletileg lehetséges a levegő mennyiségének növelése, még egy kis szakaszon keresztül is, elég csak egy erős ventilátor felszereléséhez. Ez azonban a légsebesség nagy növekedéséhez vezet. Nem valószínű, hogy a lakásnak vázlatra van szüksége, és szellőztetni kell a szellőzést.

Ugyanez a szabvány (SNiP 41-01-2003) néhány követelményt tartalmaz a csővezeték méretére vonatkozóan.

Ami a profilcsatornákat illeti, akkor a nagyobb oldalon kell navigálnia:

• legfeljebb 250 mm méretig, a falvastagságnak 0,5 mm-nek kell lennie;
• növekvő méretben 1250 - 2000 mm falvastagság 0,9 mm-re nő;
• ha a nagyobb oldal mérete meghaladja a 2000 mm-t, akkor további számításra van szükség a fém vastagságának igazolásához.

Ha a kerek szellőző csatornák korlátozásai és részeik:

• például 200 mm-nél kisebb átmérőjű szellőzőcsöveket csak akkor szabad használni, ha a falvastagság nem haladja meg a 0,5 mm-t. Még akkor is, ha a 160 mm-es szellőzőcső 0,6 mm falvastagsággal rendelkezik, szigorúan a szabványnak megfelelően. A magánépítésben persze nincs ilyen merev korlátozás;
• de nagy átmérő (1800 - 2000 mm) esetében az acél vastagsága 1,4 mm-re növelhető. Erre azért van szükség, hogy a csatorna nemcsak a saját súlya alá hajlik.

Légcsatornaválasztás

A keresztmetszet méreteinek meghatározásakor figyelembe kell venni a légmozgás sebességét. A lakásban található szellőzőcsatorna nem lehet állandó zajforrás, és a levegő áramlása a lakásba (mind a beszívó-, mind a kipufogócsatornákra) nem okozhat kényelmetlenséget.

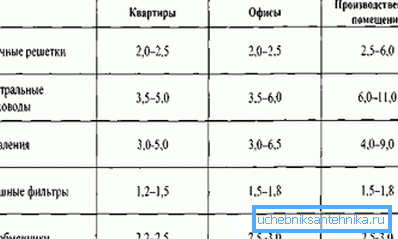

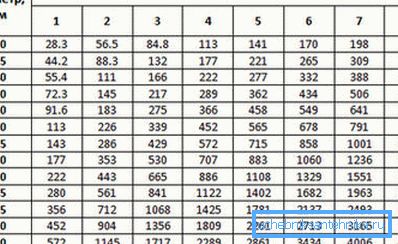

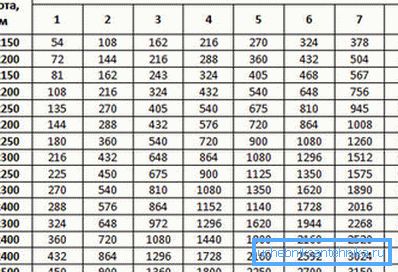

Ezért a szellőztető rendszer különböző részeihez bevezetik a levegő sebességének ajánlott mutatóit, ami jelentősen befolyásolja a légcserét. Például egy 200 mm átmérőjű szellőztető cső és 1,0 m / s légsebesség 113 m-es légcserét biztosít.³/ óra A 1,5 m / s-ig terjedő sebesség növekedésével a légcsere 1,5-szeresére 169,5 m-re nő³/ óra

Ebben az esetben nagymértékben függ a légáramlás módjától (természetes vagy kényszerített). Így a természetes áramlású rendszereknél a maximális légáramlás akár 2 m / s (bányákban) is elérheti, a lakásokban lévő légcsatornákban a légáramlás kisebb sebességgel mozog.

De ha egy magánházban lévő szellőzőcsövet egy csőventilátorral egészítenek ki, az áramlási sebesség emelkedik.

Mivel a ventilátor teljesítményváltozása meglehetősen nagy, a rendszer különböző részeire vonatkozó ajánlott értékekre kell támaszkodnunk:

• az adagoló rács szintjén a sebesség nem haladhatja meg az 1 - 3 m / s értéket;
• kipufogó rács - 1,5 - 3,0 m / s;
• levegőelosztó - 1,5 - 2,0 m / s;
• oldalirányú csatorna - 4,0 - 5,0 m / s;
• csomagtartó szellőztető csatorna - 6,0 - 8,0 m / s.

A csővezeték kiválasztásának eljárása

Az önválaszolási szakasz utasításai csak néhány pontot tartalmaznak:

• először meg kell határoznia a levegő mennyiségét a helyiségben;
• majd bizonyos légsebességgel kiszámítva kiszámítja a szellőzőcsatorna területét. A számítás a képlet szerint történik

A szellőztető cső átmérőjének meghatározásához használják.

• mivel a típusméret kiválasztásához az eredményt kerekíteni kellett, akkor ellenőriznie kell, hogy a légáramlás sebessége megváltozott-e. Az előző képletekből csak a sebesség meghatározásához kell kifejezéseket használnia

ahol a és b - egy téglalap alakú rész, m

Ami a levegőcserét illeti, 2 megközelítést alkalmazhat a meghatározáshoz, de amikor a számításokat a saját kezével végezzük, akkor gyakran egyszerűen 30 m³/ óra 1 fő részére. Általában ezek a lehetőségek lehetségesek:

• figyelembe véve a helyiség levegőcsere gyakoriságát, ebben az esetben a levegőcsere mennyiségét a képlet határozza meg

ahol V a szoba térfogata, m³/ óra;

n a légi árfolyam mértéke (szabályosan a lakóépületek esetében az 1-3. tartományban van feltüntetve).

• figyelembe véve az épület első személyének légcsere mértékét (ebben az esetben a légiközlekedés összegét a cikk elején figyelembe kell venni).

Példa a csatorna méretezésére

Tegyük fel, hogy a 4x5x3 m-es helyiségben kell a szellőzőcsatorna méretét választani, hogy a kipufogócsapokat egy hosszú ideig csak egy személy tervezze.

A számítás a következő sorrendben történik:

• a légcsere meg van határozva - esetünkben beállíthatjuk az értéket 60 m-re³/ óra (3,0 m³/ óra minden 1,0 m-nél² terület);
• a csatorna légmozgásának sebessége megérkezik - le lehet állítani 1,0 m / s értéket;
• az A = 60 / (3600 • 1,0) keresztmetszeti terület alapján határoztuk meg = 166,67 cm²;
• megfelelő méret kiválasztása. A mi esetünkben 140 mm-es kör keresztmetszetű csövet (154 cm keresztmetszet) választhatunk²), vagy 100x200 mm-es téglalap alakú rész (200 cm-es terület)²);

• sebesség ellenőrzése. Kerek csatorna esetén v = 60 / (3600 • 0,0154) = 1,08 m / s, és négyszögletes keresztmetszet esetén - v = 60 / (3600 • 0,0200) = 0,83 m / s. Mindkét érték elfogadható határokon belül van, ezért a csővezeték árának és módjának meghatározó tényezője lehet a kiválasztásban.

Mit kell keresni a légcsatorna kiválasztásakor?

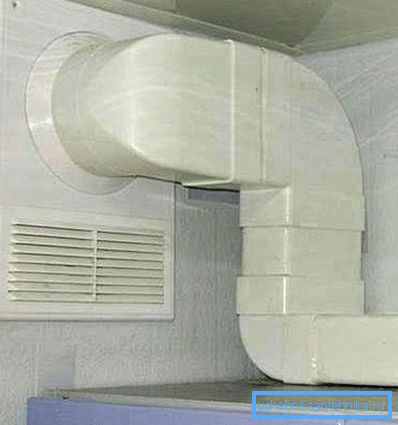

A légcsatorna kiválasztásánál figyelembe kell venni nem csak a tervezési részt, hanem azonnal gondolkodni a szerelés egyszerűségéről. A számítási példában egy légcsatorna körülbelül ugyanolyan kapacitással lett kiválasztva, de kerek keresztmetszet esetén átmérője 160 mm, téglalap alakú szakasz esetében pedig mindössze 100 mm magas. Amikor a szellőzőcsövek be vannak építve, a 60 mm-es magasság megtakarítás nagyon fontos lehet.

Ezenkívül figyelmet kell szentelni az olyan apróságoknak, mint:

• zajvédelem és szigetelés. Néha jobb, ha a légcsatornákat egy gyári hang- és hőszigetelő réteggel vásárolják;

Figyelj! A szellőzőcsövek szigetelése azért szükséges, mert télen a nem szigetelt csővezeték levegője túl gyorsan lehűl, és a terhek problémái lesznek.

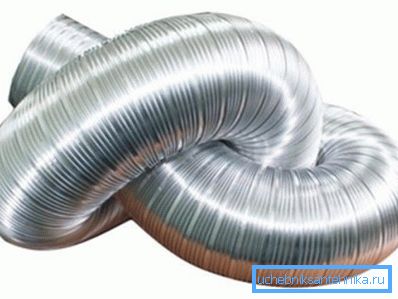

• ha bizonyos helyeken a csatorna gyakran nagy szögben hajlik, akkor igazolható a rugalmas cső használata.. Ilyen légcsatornák félig merevek lehetnek (acél vázon feltekert alumínium fóliából) és PVC-ből. A rugalmas szellőztető cső fő előnye a sima gördülés lehetősége (ez kedvezően hat az aerodinamikára) és a formázott elemek számának csökkentése a lehető legkisebbre.

Összegezve

A jó minőségű szellőztetés kulcsa megfelelő módon tervezett szellőztető rendszer. Jelentős szerepet játszik nemcsak a légcsatornák elhelyezése, hanem számításuk (azaz keresztmetszeti méretek kiválasztása). A cikkben javasolt ajánlások segítenek elkerülni az újonnan érkezők tipikus hibáit, és a lakás szellőzése mindig stabilan fog működni.

A jelen cikk videója egy már meglévő négyszögletes szellőztető rendszert mutat be.
