Szellőzőnyílás: cél, tervezési jellemzők, működés

A szellőztető szelepek vagy fojtószelepek a légáramlás szabályozására és elosztására szolgálnak a szellőzőcsövekben. Ez az egyik legfontosabb módja annak, hogy a rendszer egészét és annak egyes részeit konfigurálják és vezéreljék. Megmondjuk a fojtószelepek készülékéről és jellemzőiről.

Fojtószelepek a szellőzőcsövekhez

eszköz

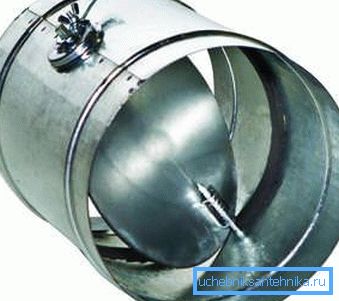

A szellőztető légcsappantyú olyan keret, amely követi a csőrendszer alakját, amelyen a penge vagy penge rendszer telepítve van. A forgó tengelyre szerelt lapátok vagy lapátok, amelyek forgása zavartalanul állítja be az utóbbi helyzetét (olvassa el a cikket Műanyag ablakok szellőztető szelepe - a ház egészséges mikroklímájának kulcsa).

A tengely az egyik végén a házon kívülről jön ki, ahol a vezérlőkar vagy az elektromos / pneumatikus hajtás található. A keret beilleszthető a csatorna alakzatába, vagy egy rácsként egymásra helyezhető. A csatlakozások lehetnek karimák, kötések és mellbimbók.

A tengely forgása biztosítja a csatorna összekeverését vagy nyitását, ezáltal szabályozza annak átviteli sebességét. A szélsőséges zárt helyzetben a penge párhuzamos a csővezeték szakaszának síkjával, szélsőségesen nyitott - szinte merőleges.

Figyelj! A tengely forgatásához több mint 90 fokban nincs értelme, mivel ebben az esetben a forgásirány fenntartása mellett az eredmény az ellenkező irányba változik.

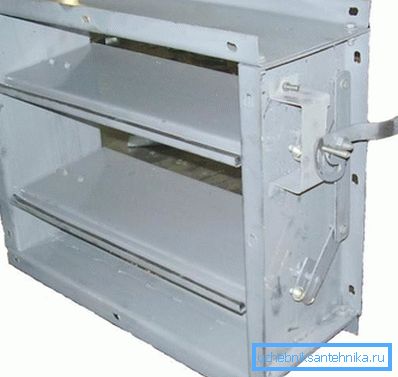

A kések rendszere esetében, ha a csatorna nem egy pengével, hanem egy olyan vak mintázattal van lezárva, az esztergáló tengely nem egy, hanem annyira, mint a pengék. Mindezeket a tengelyeket az egyik végükön kihúzzák, ahol közös vonalzással csatlakoznak hozzá, azzal a hatással, hogy az összes pengét ugyanabban a szögben lehet forgatni.

faj

A szelepeket több paraméter alapján osztályozzák: cél, forma, vezérlő hajtás típusa és fő funkciói.

A kinevezéssel minden szelep a következő csoportokra osztható:

• Levegőszelepek. Úgy tervezték, hogy a levegő tömegének mozgását a gyúlékony gázok, az aeroszol szuszpendált szilárd anyagok és füst keveréke nélkül 80 fokos hőmérsékleten állítsa be. A csatorna maximális nyomása 1500 Pa. Raktárak, növényi áruházak és egyéb háztartási tárgyak szellőzőrendszereiben;

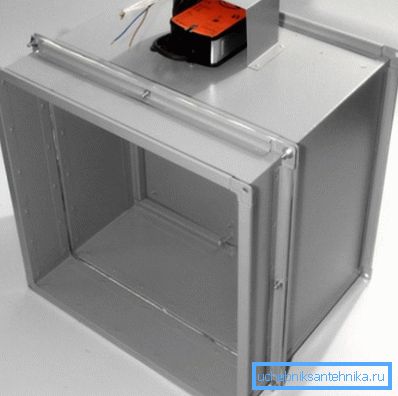

• Tűzvédelmi. Két típus létezik: tűzgátló és füst, míg az előbbi rendszerint nyitott, az utóbbi általában zárva van. Megvédik a nyílást a zárt szerkezetekben a láng behatolásától, és eltávolítják az égési gázokat a helyiségekből;
• Robbanásbiztos. Különböző tűzvédelmi eszközöknek tulajdonítható, de fő különbségük robbanásveszélyes környezetben történik. A kialakítás úgy van kialakítva, hogy kizárható legyen a szikra előfordulásának működése során;
• egységes. A legelterjedtebb csappantyú a polgári és háztartási tárgyak szellőztető és légkondicionáló rendszereiben, valamint a légfűtési rendszerekben alkalmazható.

Formában ezek az eszközök megismételik a csatorna szelvényeit, ezért három fő típus létezik:

• kerek
• téglalap alakú,
• téren.

Beágyazható és beágyazható is.

A meghajtó jellegénél fogva vannak olyan fajták:

1. Mechanikus kézi hajtás (jelölés - "P"). A forgótengellyel egy kar vagy egy profilcsúcs van felszerelve a csavarkulcs megfogására. Gyakran a fogantyú fogantyú formájában van kialakítva, amely megmutatja a kés forgási szögét;

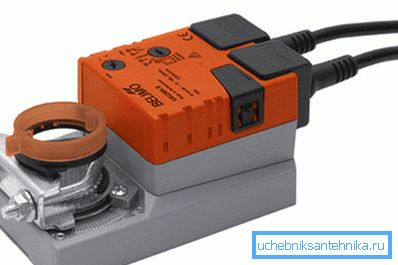

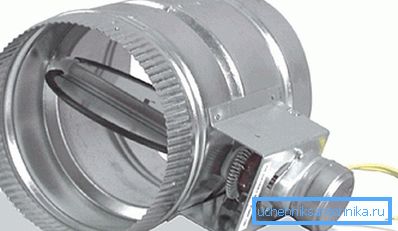

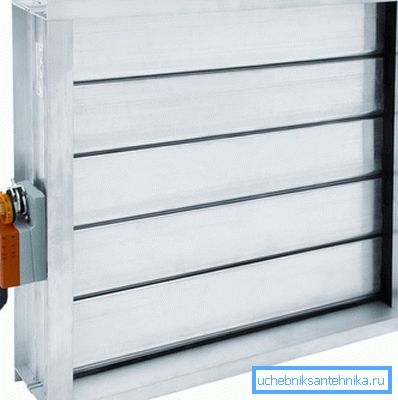

2. Motoros szellőzőnyílások ("E" jelzéssel ellátva). A vezérlõszerkezetet az eszköz testére szerelt szervó hajtja. Automatikus rendszerekben és nagy keresztmetszetű csatornákban használatos;
3. Pneumatikus meghajtású szelepek (jelölés - "P"). Különbözik az elektromos meghajtó kialakításától.

Ezenkívül az eszközök különböző funkcionális csoportokra oszthatók:

• szelepek;
• vészhelyzeti eszközök;
• általában nyitott;
• általában zárt;
• rugós betét, stb.

A vezérlés automatizálással, központi távirányítóval, vagy kézi vezérléssel történik.

Figyelj! Az egyes termékek ára nagymértékben függ a céllal, méretétől, típusától és a gyártótól. A legolcsóbb fajok néhány száz rubel árából adódhatnak.

A szabályozás és a beállítások jellemzői

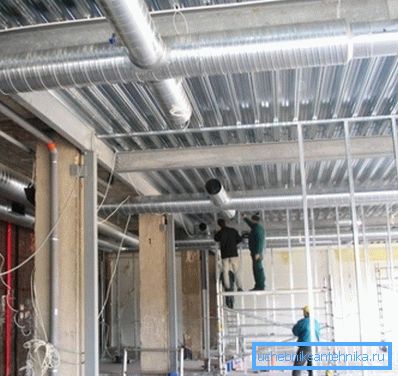

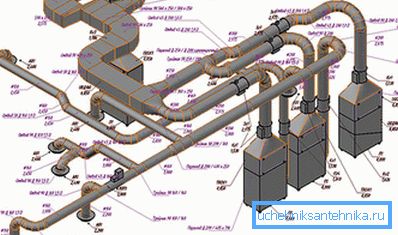

A szellőzőrendszerek beállítása és hibakeresése fő feladata annak biztosítása, hogy a projekt által beállított levegőáram-paraméterek a hálózat minden területén megtalálhatók legyenek.

Nagyon nehéz ezt megtenni a saját kezeiddel, anélkül, hogy alapvető tudásod lenne, de ha úgy döntesz, az elvont utasításaink segítenek neked:

• A teljes nyomást és a ventilátor teljesítményét a tervezési adatokhoz kell igazítani. Ez a forgás frekvenciájának beállításával történik;
• Ezután az eszközök beállításával segítséget nyújtanak a ventilátorhoz közelebb álló ágak beállításához. Ezen ágak teljesítményének meg kell felelnie a tervezésnek. A csappantyú zökkenőmentesítésével a kívánt áramlási ellenállást érjük el;
• A felesleges levegő átkerül a lánc azon részei közé, ahol a számításoknál alacsony a termelékenység. Azokon a helyeken, ahol nincs beállító eszköz, acéllemezek felszerelhetők állandó ellenállás kialakítására;
• Ha az áramkör fejrészében lévő levegőáramlások, valamint a beömlő és a kipufogó készülékek tervezési értékei 10% -nál nem nagyobb hibával kerülnek el, akkor a szabályozás sikeresen elvégezhető.

Figyelj! Figyelmet kell fordítani a ventilátormotorok energiafogyasztásának növelésére a teljesítmény növelésével.

következtetés

A szellőzőszelepek és csappantyúk lehetővé teszik a rendszer konfigurálását és valós időben történő beállítását. A csappantyúk automatikus üzemmódja és kézi vezérlése lehetővé teszi, hogy kifinomult intelligens megoldásokat hozzon létre az éghajlati rendszerek számára.

A cikkben szereplő videó jól mutatja az összeset.
