Szellőztetés hővisszanyerővel: eszköz,

Milyen eszköz hővisszanyerő? Hogyan takarékoskodik az energiatakarékos elszívó és szellőztetés - szellőztetés hővisszanyerő lemezzel vagy forgó egységekkel? Milyen gyorsan lesz a rekuperátor vásárlása? Meg tudom csinálni saját kezemmel? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

A működés elve

Némileg egyszerűsítve beszélünk, van egy hagyományos hőcserélő. Elveszi a kipufogó levegő egy részét, amely eltávolítja a kipufogó szellőztető rendszert, és átviszi ezt a hőt a szívócső levegőáramához. A cél meglehetősen nyilvánvaló: a hővisszanyerővel rendelkező háztartási szellőzés célja, hogy csökkenti a fűtési otthonok költségeit.

Adja meg: a nyári hővisszanyerés csökkenti a légkondicionáló költségét. A hőcserélő mindkét irányban képes működni: a hőt mind a kipufogócsatornától a szívócsatornáig, mind a beszívócsatornából átvezetik.

problémák

A helyreállításhoz nem sok lehetséges probléma van.

Néhányukat általában a gyártó határozza meg, egyesek fejfájást okoznak egy potenciális vevő számára.

• kondenzátum. Amikor a kipufogó levegőt egy viszonylag hideg hőcserélőn keresztül adja át, elkerülhetetlenül nedvességet kondenzál. Rosszabb: nullánál alacsonyabb hőmérsékleteken a lamellák felmelegednek, katasztrofálisan csökkenti a készülék hatékonyságát.
• Energiahatékonyság. Gyakorlatilag minden hővisszanyerő szellőztető egység illékony. Nyilvánvaló, hogy a vásárlás csak akkor lesz jelentős, ha jelentősen több energiát takarítanak meg, mint amennyit költenek.
• Visszafizetési időszak. Ha meghaladja a 10-12 évet, a rekuperátor kétes akvizíciósá válik: ebben az időben a szerkezet egyes részeinek (legalábbis a rajongóknak) rendszerint kicserélniük kell, ami növeli az általános költségeket. A 20 éves megtérülési idő egyértelműen azt jelzi, hogy a vásárlás értelmetlen.

Végrehajtási lehetőségek

Hogyan működik a visszanyerő szellőztető rendszer? Az alapvető rendszereket felsoroljuk rövid leírásukkal.

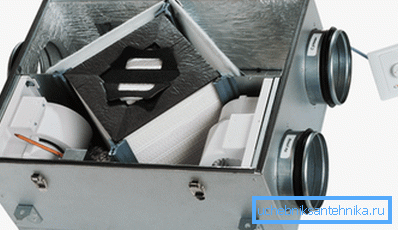

lemezes

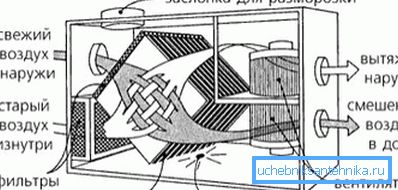

A kipufogó- és szívócsatorna egy közös testen halad át, osztva a partícióval. A válaszfalat a hőcserélő lemezekkel - leggyakrabban alumíniummal, ritkábban - rézzel áteresztik.

Hivatkozás: a réznek kétszer akkora hővezető képessége van, de sokkal drágább, mint az alumínium.

A csatornák hővezetőképessége miatt hő kerül át a csatornák között. Nyilvánvaló, hogy ebben az esetben a kondenzátum problémája teljes növekedéssel fog növekedni. Hogyan oldotta meg?

A rekuperátor egy szokványos jegesedésérzékelővel (rendszerint hővel) van ellátva, amelynek jelével a relé kinyitja a szelepet. Az utcai hideg levegő áramlik a hőcserélő körül; a meleg bevezetés a kipufogócsatornában gyorsan megolvasztja a jeget a lemezek felületén.

Ez az eszközosztály a legalacsonyabb árkategóriába tartozik; A kiskereskedelmi ár majdnem lineárisan függ a csatorna méretétől. Az ukrán Rosette online áruház árait az írás időpontjában adjuk meg:

Hőcsövekkel

A hőcserélő készülék teljesen azonos a fentiekben leírtakkal. Az egyetlen különbség az, hogy a hőcserélő lemezek nem hatolnak be a csatornák közötti szeptumba; azokat a partíción áthaladó hőcsövekre nyomják.

Hivatkozás: a hőcső nem felejtő eszköz a hőátadáshoz. Freon a lezárt rézcső melegebb végénél elpárolog és a hűvösebb végén kondenzálódik; a kondenzátum visszatért a kapilláriscsapáson keresztül.

A hőcsövek miatt a hőcserélő részei bizonyos távolságra távolíthatók el.

forgó

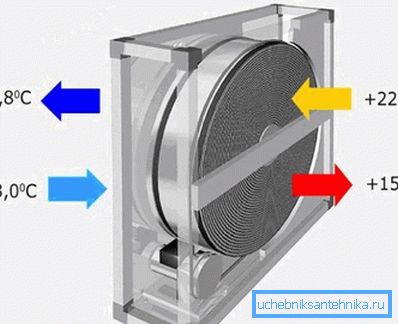

A beszívó és a kipufogócsatornák közötti határon a lamellás peremmel rendelkező rotor lassan forog. Az egyik csatornán hevített lemezek hőnek adnak ki a második csatornában.

Mi a gyakorlatban a rotor hővisszanyerése a szellőztető rendszerekben?

1. A hatásfok 40-50% -ra emelkedik, tipikusan a lemezek esetében, 70-75% -ra.
2. A kondenzációs probléma megoldása. A rotorlapokon meleg levegőn lerakódott nedvesség teljesen elpárolog, amikor a hő a hideg levegőáramba kerül. Ezzel egyidejűleg megoldja az alacsony páratartalom problémáját télen.

Sajnos a rendszer számos hátránnyal jár.

1. A tervezés nagyobb bonyolultsága kisebb hibatűrést jelent.
2. A nedves helyiségeknél a rotor-rendszer nem alkalmas.
3. A hőcserélő kamrái nem hermetikus elválasztással vannak elválasztva. Ha így van - a kipufogócsatorna illata bejuthat a bevitelbe.

Közbenső hőhordozó

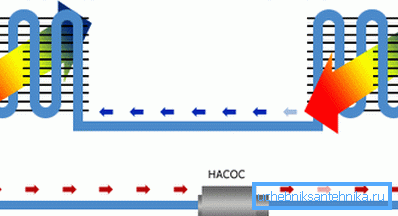

A hőátadáshoz egy klasszikus vízfűtési rendszert használnak cirkuláló szivattyúval és konvektorral. A bonyolultság és az alacsony hatékonyság (általában nem több, mint 50%) csak akkor indokolt, ha az épület építészeti jellemzői következtében az ellátási és a kipufogócsatornák jelentős távolságra vannak egymástól.

Hatékonysági tanulmány

Milyen indokolt a levegő visszanyerése? Megmagyarázzuk ezt egy magánház kis tanulmányával.

Dano

• Becslések szerint a hő mintegy 25-35% -a téli szellőztetés útján távozik. Vegyük az átlagos értéket - 30%.

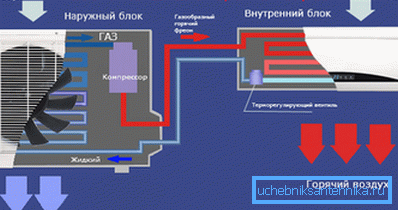

• A télen lakott ház padlóját éjjel-nappal fűtik egy inverteres légkondicionálóval, amelynek névleges, tényleges hőkapacitása 3,2 kW. Az átlagos tényleges energiafogyasztás, a mérési eredmények alapján, körülbelül 500 watt.

Annak tisztázása érdekében, hogy az intézkedés helye Sevastopol, amelynek átlagos januári hőmérséklete + 3,5 fok. Nyilvánvaló, hogy a hidegebb régiókban a fűtési energiafogyasztás sokkal nagyobb lesz, és a levegő hőszivattyú használatának lehetősége megkérdőjelezhető.

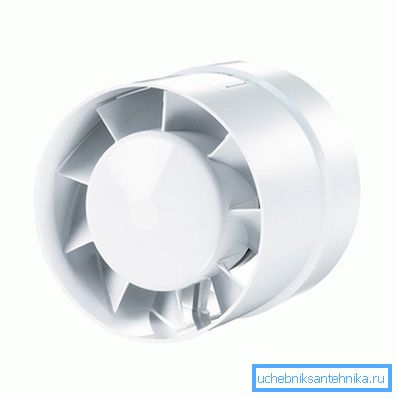

• Lemezes hőcserélő használata esetén a működésének energiafogyasztását korlátozza egy villamosenergia-fogyasztás egy csatorna-ventilátorral, amelynek teljes kapacitása kb. 30 watt.
• A hatékonyságnövekedés nagyon valós 40% lesz. A fűtési szezon időtartama, amely alatt minden hatékony megtakarítást biztosít - novembertől márciusig, 5 hónapig.

Figyelj! A hatékonyság csökken, ha a szoba és az utca közötti hőmérséklet delta esik; azonban a számítások egyszerűsítése érdekében figyelmen kívül hagyjuk ezt a tényt.

számítás

Számítsuk ki azt a havi átlagos megtakarítást, amelyet a legegyszerűbb hőcserélő nyújt, és visszafizetési idejét 20 ezer rubel áron.

1. Mivel a hő csupán 30% -át elszívja a szellőztetés, logikus lenne a légkondicionálás átlagos villamosenergia-fogyasztásával 0,3-szal szorozni. Megkapjuk az energia mennyiségét, amely haszontalanul repül a szellőző csatornába. 500 * 0,3 = 150 watt.
2. A fellendülés hatékonysága, úgy döntöttünk, hogy 40% -ot veszünk. 150 * 0.4 = 60 watt.
3. A kényszerszellőztetés 30-at eszik. A hasznos egyensúlyban - 60-30 = 30 watt. Ez az állandó elektromos teljesítmény, amelyet a hőcserélő megtakarít a fűtési szezonban.

1. Egy hónap alatt 30 watt / óra * 24 óra * 30 nap = 21600 watt. A kilowattórák jelenlegi költsége a Krímben 1,64 rubel, a havi megtakarítások a fűtési szezonban 21,6 * 1,64 = 35,424 rubel.
2. A fűtési szezon öt hónapja 35 * 5 = 175 rubel kerül mentésre. Mivel a nyáron az utcán minimális hőmérsékleti delta, a rekuperátor gyakorlatilag nem működik, éppen ez az összeg biztonságosan tekinthető megtakarításként az egész évre.
3. A visszafizetési határidő (figyelembe véve a telepítés költségeit) 20 000/175 = 114 év (változatlan villamosenergia-díjat feltételez, ami irreális).

Úgy tűnik, a következtetések nyilvánvalóak.

Őrült kezek

Hogyan csökkenthető a vásárlás költsége? Lehet-e hulladéklerakó-anyagok segítségével hővisszanyerővel rendelkező szellőztető rendszert létrehozni?

Az utasítás nagyon egyszerű.

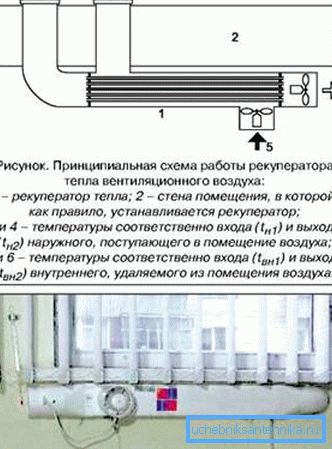

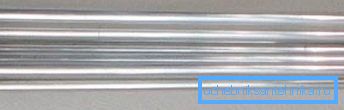

1. Vágjon 10 mm átmérőjű alumínium csöveket.
2. Két lemezt vágtunk le 4 mm vastagságú alumíniumlemezből, és a csövek külső átmérőjére lyukakat vezettünk be.
3. Összeszereljük a hőcserélőt szilikon tömítőanyagra, és egy szellőztető csőből és három pólusú csőből szereljük fel.

1. Csatorna-ventilátorokat úgy kell felszerelni, hogy a légáramot a rendszerben feltüntetett irányban rendezzék.

következtetés

Reméljük, hogy az ismeretség a hőtakarékosság megújulásával és a fenti számításokkal segít az olvasónak.

Mint mindig, további cikkeket talál a videóban ebben a cikkben. Sok szerencsét!
