Szellőztetési séma: hogyan lehet új projektet létrehozni és

Mind az új, mind a meglévő szellőztetőrendszer karbantartása során feltétlenül tudni kell, hogyan működik. Ahhoz, hogy megértse az összes árnyalatát és tulajdonságait segít a szellőztetési rendszer - a Hruscsov, a modern apartman komplexum, magán lakóház vagy egyéb tárgy.

Az ebben az anyagban megadott utasítások leírják az e dokumentumok elkészítésének és használatának alapszabályait.

A műszaki dokumentációval való munkavégzés jellemzői

Diagramokat kell olvasni

Még mielőtt egy magánlakás építése, a lakásjavítás tervezése, a hammam vagy fürdőkúra befejezésének lehetőségét figyelembe véve, gondoskodnia kell a különféle mérnöki hálózatok tervezéséről és ábrázolásáról, beleértve a szellőzést is. Az építés ezen szakaszában végrehajtott hibákat és hiányosságokat nagyon nehéz megjavítani a saját kezeiddel befejezése után.

Mindazonáltal lehetséges megoldani a problémákat és kényelmes mikroklímát találni a házban, amikor nem vett részt a projekt fejlesztésében és a szerkezet felépítésében. Ebben az esetben csak a szellőztető hálózat olyan részeire van szükség, amelyek jelentősen csökkentik a rendszer általános hatékonyságát.

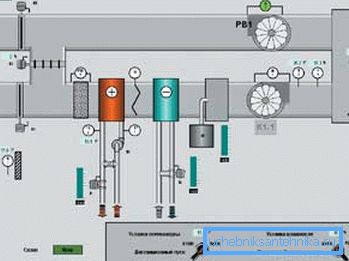

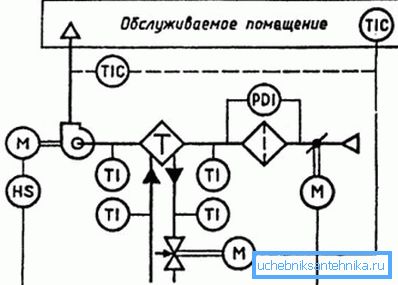

Itt is hasznos lehet a szellőztetés jelenlegi vagy újonnan összeállított mnemonikus sémája, amelyen ez vagy az eszköz különleges szimbólumokkal van megjelölve, valamint a benne rejlő műszaki jellemzők és jellemzők. Csak azt kell megtanulni, hogy megkülönböztesse például egy visszacsapó szelep kijelölését a szellőztetési sémában az ilyen nyilaktól, jelezve, hogy teljesen különböző alkatrészek és szerkezetek vannak jelen.

Általános projekt követelmények

A frisslevegő-ellátó rendszerrel kapcsolatos dokumentáció kidolgozásakor fontos figyelembe venni a következő paramétereket:

• emeletek száma a házban;
• kültéri levegőszennyezés;
• kültéri zajszint;
• tűzbiztonsági kategória.

A szellőztetési rendszer előkészítése során a hatékonysági paraméterek mellett több további tényezőre is figyelni kell:

• a tûz során a szellõzõ csatornákon keresztüli tûz terjedésének lehetõségét;
• a helyiség hűtésére és a nagy keresztmetszetű levegőcsatornák szennyezett levegőjének behatolására.

A fenti problémák elkerülése érdekében ajánlatos tűzálló anyagok és berendezések használatát, valamint védőszellőztető szelepek felszerelését, amelyek megakadályozzák a szellőztetés visszafordult nyomásának megjelenését.

Új szellőztető rendszer tervezése

A szellőztető rendszer (ideértve az axonometrikus) részletes rendszere is szükséges a felügyelet alatt álló és a felügyelet alatt álló magánház építésének összehangolásához.

Ebben az esetben kötelező követelmény olyan berendezések felszerelése, amelyek képesek a kívánt mennyiségű levegő szivattyúzására:

• azokon a helyiségeken, ahol az emberek állandó lakóhelyét tervezik - 3 cu. méter / óra 1 négyzetméterenként. négyzetméter;
• fürdőszobákhoz kombinálva WC-vel - 50 cu. méter / óra;
• külön vízvezeték helyiségekhez - 25 cu. méter / óra.

Fontos megjegyezni azt is, hogy annak érdekében, hogy hatékonyan biztosítsák a lakó lakóit vagy lakását friss levegővel, szükséges áramláshoz. Ezért a szállítási dokumentációt általában a projektdokumentációhoz csatolják.

Figyelj! A felhasznált berendezéseknek és légcsatornáknak nemcsak az egészségügyi szabványoknak, hanem a tűzbiztonsági követelményeknek is meg kell felelniük. Ellenkező esetben az Ön által készített projektet a tűzbiztonsági hatóság nem fogadja el.

Rajz létrehozása és mérnöki számítások végrehajtása során a következő paramétereket is figyelembe kell venni:

• a használt szellőztetés típusa;
• a légáramlás elosztásának módja az épületben;
• a bejövő levegő tisztítása a szellőzőrendszerben;
• a hővisszanyerés telepítésének és tervezésének szükségessége.

Ráadásul nem szabad elfelejtenünk az esztétikai elemet. A légcsatornáknak, a beszívó és a kipufogó rácsoknak szervesen illeszkedniük kell a helyiségek tervezésébe, és nem szabad beavatkozniuk az emberek életébe vagy munkájába.

Meglévő rendszer frissítése

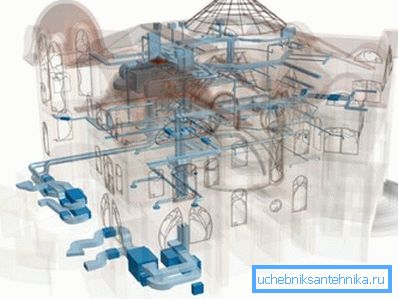

Gyakran vannak olyan helyzetek, amikor szükség van a szellőztető hálózat cseréjére vagy frissítésére egy már megépített és üzembe helyezett épületben. Ez meglehetősen időigényes folyamat, azonban nagyon megfizethető az önmegvalósításhoz.

Tipp A készüzemek újrafeldolgozásának költségei mindig magasabbak, mint az újak fejlesztése és telepítése. Ezért mindig körültekintően tervezze és számolja ki az összes paramétert. A jövőben sokszor kifizetődik.

A meglévő szellőztetés átdolgozása több egymást követő szakaszból áll:

• a keringtető levegő térfogatának kiszámítása;
• levegőcsatorna szakaszok kiválasztása;
• válassza ki a ventilátorok típusát, szűrőket és egyéb szükséges felszereléseket.

Ezután elkészül egy természetes szellőztetés diagram vagy egy mechanikus légcserélő rendszer rajza, meghatározásra kerül egy csatorna és rögzítő berendezés telepítésének helyszíne, és kivitelezésre kerül sor.

Lakóépületek szellőzőrendszerei

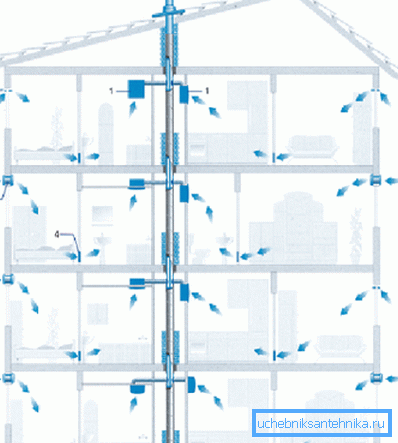

A szellőzőrendszer működése a modern városi házban a nyílt ablakokon és ajtókon keresztül érkező levegő természetes áramlásán alapul, és a közös szellőzőcsatornákon keresztül távozik.

A régi házaknál (legfeljebb 5 emeletig) minden egyes lakáshoz külön kipufogó tengelyt lehet kialakítani. A korszerűbb épületekben az apartmanok légcsatornái egy közös csatorna nyílnak ki, amely a műszaki padon végződik, biztosítva a kívánt vontatási szintet.

Az új, sokemeletes épületben (több mint 24 emeleten) a fő szellőztető tengely mellett egy úgynevezett gyorsítócsatornát építenek ki, amely a legfontosabbhoz kapcsolódik. Ennek köszönhetően a szivattyúzott levegő mennyisége növekszik, és a szobák páratartalma és hőmérséklete stabilizálódik.

következtetés

Egy jó otthoni mester különbözik a nem szakképes munkatársától abban, hogy a munka megkezdése előtt mindig kidolgozza a jövőbeli teremtés mintáját. Ez vonatkozik a szellőzőrendszerekre is. A világos és könnyen olvasható dokumentáció elérhetősége nemcsak a munkavállalók munkáját segíti elő, hanem lehetővé teszi az esetlegesen felmerülő problémák egyszerű megoldását is.

Az építési dokumentáció fejlesztésével és előkészítésével kapcsolatos további információkért tanulmányozza a cikkből származó videót.
