Szellőztető deflektor: eszköz, működési elv, telepítés

A szellőztető deflektor egyszerű eszköz, amely 20% -on belül növeli a rendszer hatékonyságát. Szeretnénk beszélni az üzemeltetés elvéről, a készülékek jellemzőiről és típusairól, valamint arra, hogy összpontosítsunk arra, hogyan lehet a saját kezűleg felszerelni a szellőzőterelőt.

Szellőztető rendszerek elhajlítói

Eszköz és működési elv

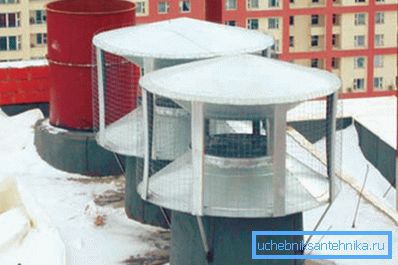

Először is ki kell deríteni, hogy mi a ventilátor szellőztetése, mivel a hatókör erősen befolyásolja a készülék kialakítását. A természetes szellőztetés ellátó és kipufogórendszereiben a deflektor a kipufogócsatorna tetejére van felszerelve, hogy növelje a tolóerőt egy csökkentett nyomású terület létrehozásával.

Az eszköz működési elve a Bernoulli-törvényen alapul, amelynek egyik következménye a léghígítás hatása egy változó keresztmetszetű áramlásban. Minél nagyobb az áramlási sebesség, annál nagyobb a nyomásesés.

Figyelj! Így azt látjuk, hogy a szél fújja a csövet, viszonylagos vákuum keletkezik a csúcsa területén, ami a cső belsejében lévő levegőtömeget felfelé irányítja, és további tönköt hoz létre.

Ha figyelembe vesszük a szellőzőterelő eszközt, akkor több fő rész (TsAGI változat) fog megjelenni:

1. diffúzor. Ez egy darab cső alakú csonka kúp, amelyet viselnek egy keskeny oldalán a cső. Növeli a nyomást a csőben a csúcson, ezáltal növeli a nyomáskülönbséget és a kilépő levegő kilépését a széláramlás hatásával;
2. Umbrella vagy sapka. A csatornát megvédi a csapadéktól, törmelékektől és egyéb idegen tárgyaktól;
3. Külső henger vagy ház. Vágja át a szél áramlását, ami az alacsony nyomású területen belül van.

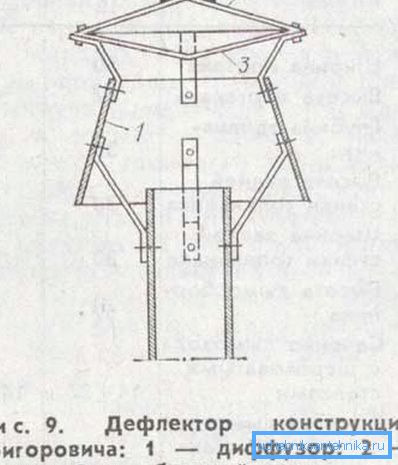

Grigorovich építésének változata kissé eltérő képet mutat.

Az eszköz szerkezete a következő csomópontokat tartalmazza:

1. diffúzor. Itt ugyanazt a csonka kúpot látjuk, de a csőre széles oldalúak, és ennek az oldalnak a szakasza meghaladja a csúcs metszetét. Ezt a részletet "üveg" -nek is nevezik, ebben az esetben a csőfej lesz a "fenéküveg";
2. Umbrella vagy sapka. Védelmi funkciót hajt végre, mint az előző példában;
3. Fordított kúp. A motorháztető alatt található, felülről lefelé, és ezáltal megakadályozza a levegő felhalmozódását az esernyő alatt, és a diffúzorral együtt egy közelítő széláramot hoz létre a csúcson.

Figyelj! A Grigorovich változatban láthatjuk, hogy az elszívás két irányban történik: az inverz kúp irányába és a diffúzor széles oldalának irányába. A fordított kúp alatt lévő áramlási sebesség a csatorna szűkületének köszönhetően nő, ami a nyomáskülönbség növekedéséhez vezet.

faj

A szellőztetés szellőztetésének kiválasztása a szabadon hozzáférhető fajtákon és a környék időjárási körülményein alapuljon.

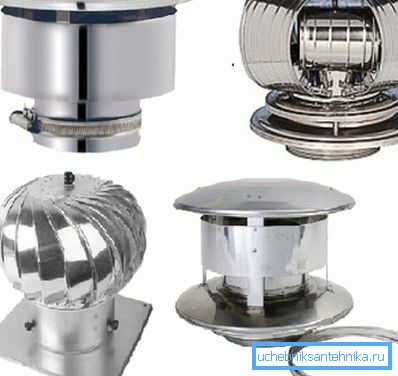

Tekintsük a leggyakoribb modelleket:

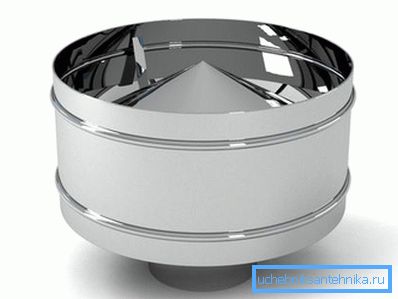

• A Központi Aerohydrodinamikai Intézet (TsAGI) tervezése az egyik legnépszerűbb fajta. A fentiekben tárgyalt tervezési jellemzők;
• Grigorovich modell. Ez talán a leggyakoribb deflektor típusa hazánkban és külföldön. A tervet az előző fejezet is tárgyalja;
• Asztato nyitott lemez kialakítás. Szintén nagyon gyakori és népszerű az egyszerű eszköz és a hatékony munka miatt;
• Rotációs modellek. Ezek összetett eszközök, forgó részekkel és egy különleges, a forgást támogató pengékkel. Megkülönböztető jellemzője a magasabb ár és hatékonyság;

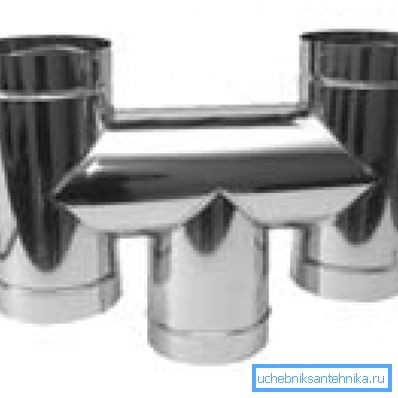

• H alakú modellek. Ezeket két deflektor jelenlétében különböztetik meg;
• Háttérvilágítások. Ezek a forgó fúvókák egy gerincvelővel vannak ellátva, amely a szerkezetet a szél irányába fordítja úgy, hogy az áramlásai a lyukak és a pengék rendszerébe esnek, ami a gázkiömlés hatását okozza a csővezetékből.

Figyelj! A kipufogócső általában a tetőn látható. Ez a légnyomás gravitációs értékeinek különbségét hozza létre, és lehetővé teszi a deflektor nyitását a szélteret is.

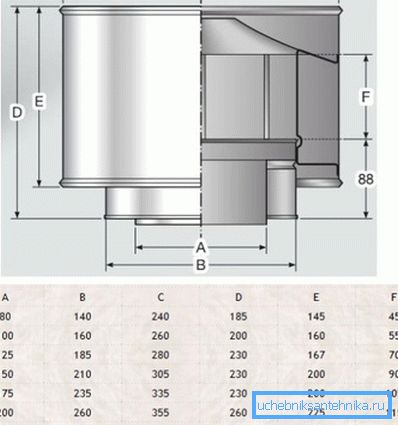

A készülék fogalmán kívül a csatornák és a hengerek keresztmetszeteinek mérete, vagy azok aránya szükséges. A szellőztetés deflektorának kiszámítása ezen arányok alapján történik, vagy egy adott eszközről a semmiből történik.

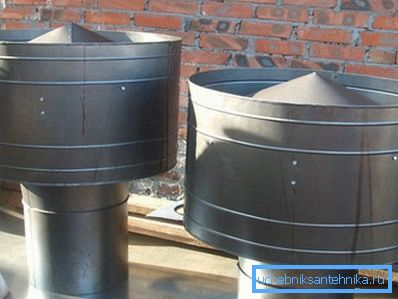

Ha anyagról beszélünk, a legtöbb esetben kétféle alapanyagból készülnek: fém vagy műanyag. A leggyakrabban használt horganyzott acél, ón, rozsdamentes acél és alumínium.

A műanyag szellőzőnyílások alacsonyabb költséggel, különböző színekkel rendelkeznek, de félnek a magas hőmérsékletektől, és gyorsan meghibásodnak.

felszerelés

Azok számára, akik megvásárolták a deflektor, a telepítési utasításokat:

1. A legtöbb modellben a készüléknek van egy alacsonyabb fúvóka, amelyet a csőön viselnek, és rögzítőelemekkel, csavarokkal vagy szegecsekkel rögzítik. Clamp - a legegyszerűbb módja a rögzítésnek;

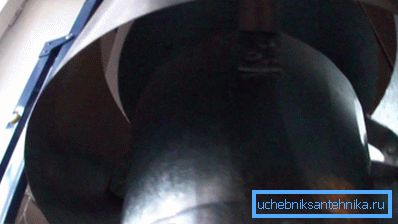

1. Az alsó csőbe épített diffúzor menetes csatlakozással van rögzítve a konzolhoz. Általában ezek 3 vagy 4 zárójelűek, amelyek a fúvóka anyákkal vannak összekötve, és az eltérítő konzolok ellentétes végei be vannak illesztve a diffúzor nyílásaiba, és szintén hozzá vannak erősítve anyával;

1. A diffúzorház felső részében a kupakhoz szerelt állvány. Ezek lehetnek csavaros tartók vagy csavarozott lemezek. Az oszlopokhoz egy kupakot kell felszerelni, amelynek hátsó kúpja van vagy anélkül.

Figyelj! Az ernyő átmérőjének meg kell haladnia a diffúzor kimeneti átmérőjét, különben az eső esik a csatorna belsejébe.

következtetés

A terelőelemek használata növeli a légtelenítő szellőzés tervezetét, és megóvja a szél elzáródásától. Lehetőség van továbbá a rendszer általános hatékonyságának növelésére és a hátrameneti tolóerőtől való védelemre.

A jelen cikk videója segít megérteni a készülék szabályait és a tervek telepítését.
