Szellőztető egységek: műszaki jellemzők és beépítési

Minden épületnek magas színvonalú szellőztetésre van szüksége. A lakóépületek sokemeletes épületében és ipari komplexumában speciális szellőztető egységek segítenek annak megvalósításában. Teljes rendszereikbe vannak sorolva, egyesíti az összes lakó- és használati helyiséget. Ezután részletesebben elemezzük a mérnöki csodákat.

Általános rendelkezések

Először is, fordítsunk egy kis figyelmet a szellőztetés folyamatára, vagy inkább a kérdésre: miért van szükség? Itt kiemelheti a két legfontosabb tényezőt:

Így azt látjuk, hogy a megfelelő szellőzés megvalósítása hihetetlenül fontos mind a lakók, mind az épület számára. És ha magánházakban egy csövet főként erre a feladatra használnak, akkor nagy helyiségekben, ahol több helyiség is van, akkor ésszerűbb egy szellőztető rendszert létrehozni a falakon a megfontolt tömbökkel.

Leírás és alkalmazás

A szellőztető egység az épületszerkezet önhordó eleme, amely különféle szellőzőcsatornákkal rendelkezik. Elsősorban a csapágyfalakhoz vagy padlólapokhoz rögzítve hegesztőgép és cementhabarcs segítségével. Számos ilyen szekció kombinációja és egyetlen hatékony rendszert képez a levegő tömegének cseréjeként (lásd még a "Tető szellőztetés" című cikket is, amely egyszerű, de fontos lépés a lakásfelújításban).

Strukturális különbségek

Az alábbi típusú szellőztető egységek használatosak:

1. monolitikus. Ezek egy fő alkotóelemből származnak, beleértve a gyűjtőcsatornát és a ferde műholdas csatornákat, valamint két további összetevőt, amelyek csak függőleges csatornákkal vannak felszerelve. Ezenkívül különleges beágyazott elemekkel vannak felszerelve, amelyek segítségével a csapágyfelületekhez való rögzítés megvalósul. Az ilyen modelleket nagy megbízhatóság és hatékonyság jellemzi az abszolút tömítés miatt.

1. előregyártott. Összeszerelik a telepítési helyszínen két komponens összekötését egy hegesztőgép segítségével. Így az ilyen termékek szállítása és felszerelése sokkal könnyebb. Áruk is túlnyomórészt alacsonyabb. De meg kell jegyezni a teljesítménymutatók csökkenését a dokkolási varratok megjelenése miatt.

Nyersanyagok opciói

A szellőztető egységek gyártásában használt nyersanyagok összetétele eltérő lehet, ami befolyásolja azok működését.

Nézzük a leggyakoribb:

1. Vasbeton. A vasbetonokat a fém "csontváz" jelenléte miatt fokozott szilárdság és megbízhatóság jellemzi. De ez is nagyon nagy súlyt ad, ami viszont megerősített alapot igényel, és további nehézségeket okoz a saját kezükbe helyezésében.

1. Gipsz beton. A gipsz jelenléte a készítményben jelentősen megkönnyítheti az egész szerkezet tömegét, bizonyos erőtlenség következtében. Általában az ilyen anyagból készült szellőztető rendszer gazdaságosabb, mivel nem szükséges megerősíteni az alapot, és a beszerelés bizonyos esetekben drága emelők használata nélkül is megtehető.

1. duzzasztott agyag könnyű beton. A betonhoz hozzáadott betonfelület jelentősen csökkentheti a késztermék hővezető képességét. Ezen túlmenően az ilyen termékek nagyon magas tűzállósággal rendelkeznek, ami soha nem felesleges a lakó- és ipari létesítmények építésében.

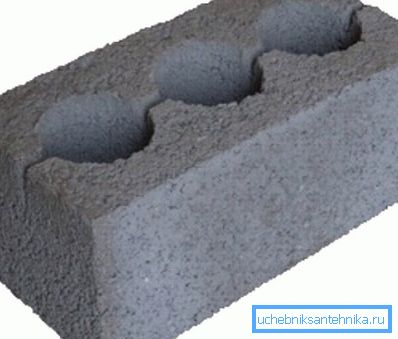

Tipp: gyenge fűtési rendszerű épületekben javasoljuk kerámi betonblokkok használatát a szellőztetés során. Ennek az anyagnak a hőszigetelési tulajdonságai miatt a kimenő levegő tömege lassabban lehűl, garantálja a nagy áramlási erőt.

méretek

A szellőztető egységek lineáris méreteit a következő táblázat tartalmazza:

Összeszerelés

Tipp: még akkor is, ha a szellőzőegységeket saját kezűleg telepíti, mégis ajánlott egy professzionális építész által nyújtott szolgáltatások használata. Képes lesz kiszámolni az optimális tervet, figyelembe véve az épület összes jellemzőjét, ami végső soron megóvja az anyagokat és biztosítja a jövőbeli szellőztető rendszer magas hatékonyságát.

A szükséges munkák elvégzéséhez két telepítő és egy állvány szükséges.

Tevékenységük oktatása a következő:

1. Az első lépés az esetleges törmelék eltávolítása az alsó támaszról, amelyen a telepítést végezzük, a torzulás elkerülése és az adhéziós teljesítmény növelése érdekében.
2. Ezután a felületet nedvesítik és lezárják egy speciális keretdugóval, amely elkerüli a cementhabarcs bejutását a szellőzőcsatornába.
3. Kevert cement és homok keveréke 1: 3 arányban.

Tipp: Javasoljuk, hogy a gyári cement-homok keveréket használja, mert jobb minőségű és pontos arányú.

1. A kapott homogén elegyet a sablonra egy ásón helyezik el.
2. Az oldatot a mögöttes termék végén levő simítóval nyújtjuk, majd a keretet eltávolítjuk.
3. Most az állványzat szolgáltatásai szükségesek, ami a blokkot ellenőrzi, kikapcsolja és felemeli.
4. A szerelők a szellőzőegységet a beépítési területre vigyék, és győződjenek meg róla, hogy az összes lyuk egybeesik az előző szekcióval, és az első részek szigorúan le vannak eresztve a cementágyra.
5. A függőleges szintet a függőleges szerkezet szabályozza. Ez egy nagyon fontos pont, mivel a legkisebb hiba feltevése a geometriai progresszióhoz vezethet a jövőben telepített blokkokban.
6. A sávok segítségével a termék helyzetéhez szükséges kiigazítások történtek.
7. Ezután a hegesztőgép beágyazott részeit a falburkolatokhoz rögzíti. A készüléket egy ilyen eljárás során követni kell az esetleges torzítás elkerülése érdekében.
8. A végső szakasz a vízszintes varrás feldolgozásával és lezárásával troldelekkel történik, utána a következő szakaszra léphet.

következtetés

Minden épületben jó minőségű, megfelelően működő szellőzésre van szükség. Anélkül, hogy ez nemcsak az emberek egészségét, hanem az épület épségét is veszélyezteti. A beton szellőztető egységek lehetővé teszik a tartós és megbízható rendszer megvalósítását (olvassa el a "A szellőztető rendszer útlevelét: az átvétel céljait, a rendszer formai és szabályozási követelményeit").

A mai gyártó sok változatban kínál ilyen termékeket, amelyek különböznek a szerkezeti jellemzők, a műszaki paraméterek és a gyártási anyagok. A fentiek közül a leggyakoribbak, valamint a telepítési munkák jellemzői.

A jelen cikkben szereplő videó további információkat közöl, amelyek közvetlenül kapcsolódnak a bemutatott anyaghoz.

Szellőztető egységek - a legjobb módja a szellőzés kialakításának a sokemeletes épületekben és ipari komplexumokban.
