Szellőztető projekt: fejlesztési szakaszok

Hogyan készítsünk tipikus szellőztetési projektet különböző helyiségekben? Milyen léptékűek a légcsere normái? Hogyan számolják ki a vezetékcsatornát?

Próbáljunk ezekre és néhány más kérdésre válaszolni.

Miért van rá szüksége?

De valójában: miért próbálkozik egy saját kezű projekt megvalósításával, amikor a szakemberek tömege készen áll a megfelelő szolgáltatás nyújtására? A legfontosabb és legnyilvánvalóbb indíték a gazdaság. A 100 négyzetméteres kis kávézó szellőztető projektjének hozzávetőleges költsége körülbelül 15 000 rubel, ami az üzleti promóció színhelyén tapasztalható örökkévaló pénzhiány háttérénél fogva elégtelen.

Ezenkívül: a szellőzőrendszer önálló kialakítása kevesebb időt vesz igénybe. A profilszervezet legfeljebb egy hónapig elkészítheti egy munkatervet. Közben, mint tudják, az idő pénz, gyakran nem több, mint egy pár hét a befejező munka kezdete és az első látogató vétele között.

A nagy útszakaszok

Könnyű felvenni a tartozékokat a helyi üzletek választékával. Könnyen rajzolhatunk egy vázlatot is annak jelzésével, hogy azoknak, akik nem csúsztatták le a rajzokórákat az iskolában.

A fő feladatok a számításokra korlátozódnak.

Mit gondolsz?

1. Termelékenység légi úton.
2. A légcsatornák szekciója.
3. A levegőelosztók kapacitása a belépő szellőzéshez.

Kérjük, vegye figyelembe: a szellőztetés csak egy kipufogócsővel fog elfogadható megoldást találni egy kis lakóház vagy magánház számára. A nyilvános helyeken friss levegőre van szükség.

1. A szurkolók által létrehozott nyomás szükségessége.
2. A hőteljesítmény fűtésére és légkondicionálására van szükség.

Ebben a sorrendben, és lépjen tovább.

termelékenység

Ezt kétféleképpen értékelik:

1. A szoba köbös kapacitása és a levegőcsere sokfélesége szerint, amely attól függ, hogy az egyik vagy másik funkcionális típushoz tartozik-e.
2. A látogatók számával.

Egy állami intézmény esetében mindkét számítást meg kell csinálnunk, majd válasszuk ki a nagyobb értékeket.

A légcsere gyakoriságának kiszámítása

A számítási képlet L = n * V, ahol n a légi árfolyam, és V a teljes térfogata köbméterben. A térfogat, ahogy ismeretes, a terület és a magasság terméke.

Mi az n paraméter? A szoba típusától függ.

Megjegyzés: egyes esetekben a jelenlegi SNiP nem jelzi a sokféleséget, hanem a helyiség, a szaniterek, a tűzhely stb.

Tehát a 100 m2-es, 3,5 m-es mennyezeti magasságú, két gáztűzhely és egy WC-vel ellátott két WC-kagyló esetében a levegőcsere körülbelül 100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / egy óra

Számítás a látogatók számával

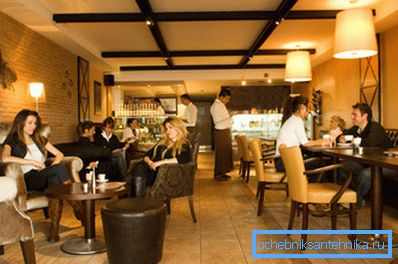

Itt a számítási utasítás csökkenti a látogatók maximális számát és az egy személy levegőjének szükségességét (60 m 3 / óra az ébren és 30 m 3 / óra az alvó számára). Így 20 fő befogadóképessége (személyzet és látogatók) maximum 20 * 60 = 1200 m3 / óra értékkel kezdődik. Mivel ez az érték nagyobb, érdemes visszautasítani a jövőben.

rész

S = L * 2,778 / V, ha:

• S a csatorna keresztmetszete.
• L - légáramlás.
• V - légáramlás.
• 2,778 - az értékek koordinációs együtthatója, amely lehetővé teszi az eredményt négyzetcentiméterben.

Nyilvánvaló, hogy az áramlási sebesség növelése csökkenti a keresztmetszetet a teljesítmény fenntartása mellett. A túlértékesítő ár azonban fokozott zaj; ezért általában csak 3-4 m / s értékre korlátozódik.

Esetünkben 4 m / s áramlási sebesség mellett a minimális csatorna szakasz 1200 * 2.7878 / 4 = 833 cm2. A körkörnyezeti képlet egyszerű használata 33 centiméter átmérőt jelent (a cső tényleges méretére kerekítve - 350 mm).

Megjegyzés: a gyakorlatban a négyszögletes légcsatornákat gyakrabban használják a rejtett tömítésekhez. A keresztmetszete megegyezik az oldalak termékeivel: például a 250x355 mm-es méret alkalmas a mi esetünkre.

Légelosztók

Itt nincs univerzális képlet: a termékeket a katalógusból a határfeltételeknek megfelelően választjuk ki.

Pontosan mi?

• Méretek.
• Rendszeres légáramlás.
• Hosszú hatótávolság 0,5 m / s áramlási sebesség mellett (a nagyobb sebességet vázlatnak tekintik, és kényelmetlenséget okoz a látogatók számára).
• Zajszint. Lakóhelyiségekben a szellőztetés megengedett legnagyobb zajszintje általában 25 dB, nyilvános helyeken - 35 dB.

Tipp: A levegőelosztó rács előtt egy statikus nyomó kamra vagy egy adapter kell, amely az áramlás megfelelő szögben történő forgatását okozza. Ellenkező esetben a levegő egyenetlenül fog eloszlatni területén, ami a zaj növekedését vagy a teljesítmény csökkenését okozhatja.

a nyomás

A kívánt nyomás függvénye a szellőztetett helyiség területére lineáris: a terület növekedésével a légcsatorna hossza növekszik.

A tervező rossz híre, hogy a szellőzési ellenállás pontos számítása nagyon bonyolult, mert a változók súlyától függ:

• A cső átmérője.
• A kapcsolatok és a fordulatok száma.
• Szűrők és melegítők jelenléte.

A jó hír az, hogy a túlzott ventilátornyomás fix teljesítményben csak az energiafogyasztás enyhe növekedéséhez vezet.

Ezért használják ezt a paramétert egyszerűsített becslést:

• A 50-150 m2 területű helyiségek esetében a 75-100 Pa értékek tekinthetők normának.
• 150-350 m2-es területtel érdemes 100-150 Pa-ra összpontosítani.

Hőteljesítmény

Gyakran előfordul, hogy a szellőztetéshez tervezett tervezet a fűtési és légkondicionáló rendszerek teljesítményét számítja ki.

Mivel a levegő hőteljesítménye nem változik jelentősen a hőmérsékletváltozások miatt, a fűtőtest vagy a légcsatornázott hőteljesítmény szükségességét csak a szellőzőkapacitás és a friss levegő és az utca közötti hőmérsékleti delta határozza meg.

A hőteljesítményt a P = Dt * L * 0.336 képlet alapján kell kiszámítani, ahol:

1. P a hõteljesítmény wattban.
2. Dt az utca és a beáramlási fok közötti hőmérsékletkülönbség.

Tipp: a befújt levegő hőmérséklete télen + 18 ° C.

1. L - levegőáram m3 / óra.
2. 0,336 a W * h / m3 * s levegő hőteljesítménye.

Tehát egy -15 ° -os kültéri hőmérséklet és 1200 m3 / óra beáramlás esetén a fűtőkészülék hőterhelésének szükségessége 33 * 1200 * 0.336 = 13305 W.

következtetés

Reméljük, hogy az olvasó számára biztosított információk hasznosak lesznek. További információ arról, hogy a projekt hogyan készült a szobába, felajánlódik a videó ebben a cikkben. Sok szerencsét!
