Szellőztető rendszerek: a fő besorolás, működési elv és

Ebből a cikkből megtudhatja, hogyan vannak elrendezve az egészségügyi intézmények és a hazai társaik szellőzőrendszerei. Ezenkívül figyelembe vesszük a beltéri légcserékért felelős rendszerek osztályozását, és melyik típus előnyös bizonyos körülmények között.

A többé-kevésbé hatékony szellőztető rendszerek működésének története évszázados időtartam. Végtére is, még az ókori rómaiak is azt az elképzelést kapták, hogy a zárt térben lévő friss levegőt az előírt mennyiségben lehet beszerezni.

Azóta sok idő telt el, és a technológiák fejlődtek, bonyolultabbá és hatékonyabbá váltak. Ennek eredményeként számos megoldás létezik a piacon, különböző cselekvési elveken alapulva, és különböző paraméterekkel jellemezhető.

Mi és milyen szempontok alapján választja ki a javasolt technológiák körét?

A hatékony és hatékony szellőzés szükségessége

Annak eldöntése előtt, hogy a szellőztető rendszerek mely berendezései relevánsak egy adott esetben, fontolják meg, hogy hogyan történik a légcsere zárt helyiségekben történő beépítése és mi a szükség ezekre a folyamatokra.

A levegőcsere-rendszerek legnagyobb részének működési kézikönyve a kimerült levegő térfogatának friss térfogatával történő elmozdulása alapján történik.

Egyes rendszerek hatása az épületen belüli és kívüli légnyomás különbségén alapul. Az egyéb áramkörök olyan ventilátorokkal működnek, amelyek kipufogó levegőt húznak kívülről, míg friss levegőt szállítanak kívülről csere céljából. Mind az egyik, mind a másik rendszer saját kezűleg megvalósítható a házban vagy a lakásban.

Tehát a cselekvés elve alapján döntöttünk, és most eldöntjük, hogy szükséges-e a zárt terek szellőztetése és milyen előnyökkel jár.

Bizonyos helyiségek üzemeltetése közben a levegőben túlzottan magas a hő és a nedvesség, kis mennyiségű oxigénnel együtt. Ezenkívül a kipufogó levegőben túlzottan koncentrálódik a szén-dioxid és más láthatatlan szennyezők. Egy másik fontos típusú szennyezés a por, amely felgyülemlik a beltéren és az időben történő eltávolítás szükségességét jelenti.

A ma ismert szintezett szellőzőrendszerek szinte minden típusát a káros szennyeződések eltávolítására és a levegő minőségének javítására tervezték. Ezenkívül a szellőzést úgy tervezték meg, hogy optimális egészségügyi és higiéniai körülményeket biztosítson, beleértve az elfogadható hőmérsékletet, páratartalmat és a forgalom áramlását.

Fontos: A helyiség jó minőségű légcseréjét a szellőztető rendszerek rendszeres karbantartása biztosítja.

A szellőzőberendezések fő osztályozása

A légcsere intenzitásának normáit az egészségügyi szabályok és szabályozások (San Pin) és az építési szabályokat és szabályokat (SNiP) szabályozzák.

Szellőztető rendszer tervezésénél figyelembe veszik a következő paramétereket:

• teljesítmény (a levegő mozgása m / h sebességgel);
• csatorna áramlási sebessége (m / s)
• üzemi nyomás (Pa);
• fűtőteljesítmény (kW);
• maximális zajszint (dB).

A szellőztető rendszerek modern osztályozása magában foglalja a típusok szerinti elosztást a következő kritériumok szerint:

• a légáramlás mozgásának módja szerint - a természetes (passzív) és a kényszerített (mechanikus) szellőzés különbözik;
• a szervezés - kínálat és kipufogó módszer szerint;
• a tervezés, a csatornázottság és a csatorna jellemzői alapján;
• összhangban a cél - helyi, általános csere, sürgősségi és füst.

A szellőztető rendszerek tervezése és gyártása a levegő mennyiségén alapul óránként. Például egy légitámadási védelem paraméterei tekintetében a levegőfogyasztás személyenként körülbelül 2,5 köbméter óránként, míg egy irodaházban ezek a paraméterek 20 m-re nőnek.

Tekintsük részletesebben a szellőztető rendszerek ezen módosításait.

Természetes és kényszerített szellőzés

Amint már említettük, a modern szellőztető rendszerek természetes és kényszerített módosításokra vannak osztva.

Mi a különbség és mi alkalmasabb ezeknek vagy más beltéri helyiségeknek a rendezésére?

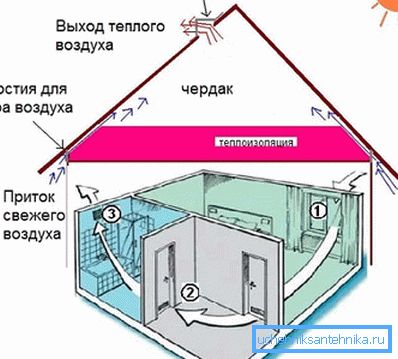

1. Természetes szellőztetés a tárgyban belüli és kívüli nyomáskülönbség miatt.. A kipufogó levegő a motorháztetőn keresztül távozik, míg a beáramlás speciális beömlőcsövek vagy szivárgások révén történik az ablakok és ajtók előcsarnokában.

A természetes (passzív) típusú rendszerek egymás után a következő módosításokra vannak felosztva:

• Szervezett szellőztetés - a készülék légcseréjét a speciálisan előkészített szívó- és kipufogónyílásokon keresztül veszi fel. Ez a rendszer nemcsak a kipufogó levegőt a befújt levegővel helyettesítheti, hanem az áramlás intenzitását is.
• A nem szervezett szellőzés feltételezi, hogy egy kapucni van egy befúvó légcsatorna nélkül (funkcióját nyílt nyílással vagy nyílásokkal végzik az ablakok és ajtók előcsarnokában).

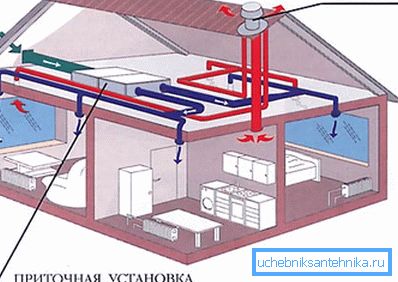

1. A mechanikus (kényszerített) szellőzés a levegő mozgását jelenti, ha nyomáskülönbséget hoz létre rajongók vagy kidobók segítségével.

A rendszer hatékonyabb a passzív változathoz képest, mivel az az épületen kívüli éghajlati viszonyoktól függetlenül működik.

Fontos: Különleges elektronikus készülékek használata miatt a szellőztető rendszerek és az automatizált vezérlés kiszállítása a helyiség levegőcsere alapvető paramétereinek hatékony szabályozásával lehetséges.

A rendszerek osztályozása a légcsere szervezésének típusa szerint

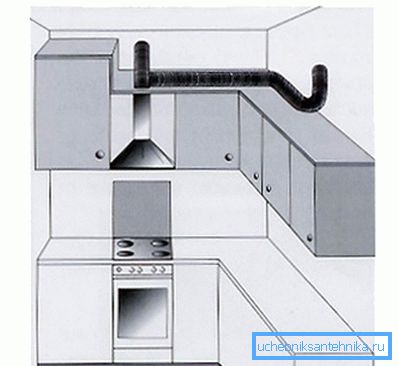

• Helyi szellőzés - Ez egy olyan ellátási légi rendszer, amelyben levegőt szállítanak a helyiség bizonyos területeire, miközben az ezekből a területekből kipufogó levegőt eltávolítják. A légcsere végrehajtására szolgáló ilyen rendszer tipikus példája a kályha felett elhelyezett konyhafedél.

A hazai felhasználáson túlmenően az ilyen rendszer széles körben alkalmazható ipari helyiségek szellőztetésére, ahol szükséges a szennyezett levegő eltávolítása egy vagy másik gyártási helyről.

• Általános csere típusú szellőzés a levegőcsere paramétereinek egyformán hatékony karbantartására szolgál az egész helyiségben, függetlenül annak paramétereitől.

Az ilyen rendszereket leggyakrabban az irodahelyiségek és a kiskereskedelmi helyek elrendezésében használják.

• Dohányellenes rendszerek a helyiségben található tűzbiztonsági rendszerbe épített.

Az illetéktelen gyújtás esetén a füstelszívó rendszerek előidézik az égéstermékeket, lehetővé téve a helyiségben tartózkodók számára, hogy evakuáljanak és evakuáljanak olyan értékes vagyont, amely tűzben károsodhat.

• Vészhelyzeti szellőztető rendszerek amelyeket olyan területeken alkalmaznak, ahol a káros vagy potenciálisan veszélyes anyagok váratlan kibocsátásának megnövekedett valószínűsége meghaladja az MPC-szabványokat.

A vészhelyzeti szellőzést a megnövekedett teljesítmény jellemzi, és a lehető legrövidebb idő alatt eltávolítja a felesleges gázt. Az ilyen típusú berendezéseket kizárólag ipari létesítményekben telepítik és üzemeltetik.

A szellőztető rendszerekben használt berendezések

A piacon lévő szellőztető rendszerek berendezéseit és tartozékait számos eszköz képviseli, köztük a következő kategóriákat:

Ventilátorok - mechanikus penge típusú eszközök, amelyek a levegőt a szellőzőcsatornákba kényszerítik.

A tervezési és működési jellemzőkkel összhangban a ventilátorok a következő módosításokra vannak felosztva:

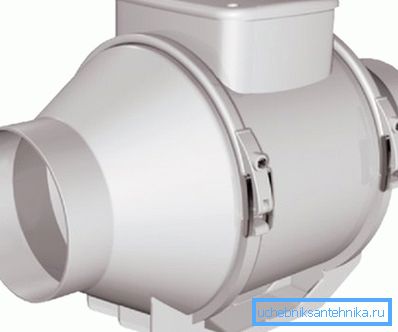

• csatorna (négyszögletes és kerek);
• átmérő (tangenciális);
• axiális (axiális);
• sugárirányú (centrifugális);
• tető.

A lehető legrészletesebben vegye figyelembe az eszközök fő típusát:

• Axiális, vagy úgynevezett axiális ventilátorok találtak alkalmazást a legegyszerűbb háztartási burkolatokban.

Az ilyen eszközöket alacsony ár jellemzi. A design egy külső burkolat, amelyen belül egy elektromos motor és egy járókerék található, amely a levegőt vezeti. A design egyszerűsége ellenére az ilyen típusú rajongóknak nagyobb a hatékonysága az analógokhoz képest, másképp elrendezve.

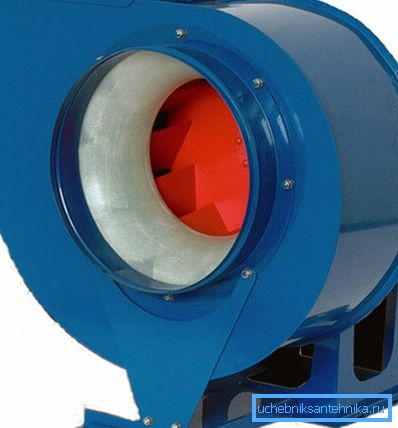

• A radiális (centrifugális) ventilátorokat széles körben használják ipari rendszerek kialakításában. Ezeket az eszközöket a megbízhatóság jellemzi, és ennek következtében hosszú erőforrás.

A készülék kialakítása egy spirális burkolat és egy benne elhelyezett propeller, amely tengelye körül forog. A csavar a levegőáramot pörgeti, amelyet a centrifugális erő hatására a csőbe dobnak.

• A tangenciális (átmérőjű) ventilátorok egy másik ipari berendezés. A készülék úgy néz ki, mint egy zárt kialakítású, a levegő be- és kimeneti csatlakozóival. Az ilyen berendezések légkondicionáló rendszerekbe és hőfüggönyökbe vannak szerelve. Kevésbé gyakori, hogy az egység a csatorna szakadásához van felszerelve.

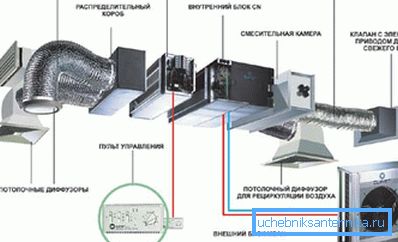

A fúvókák mellett a következő szerkezeti elemeket használják szellőztető rendszerekben:

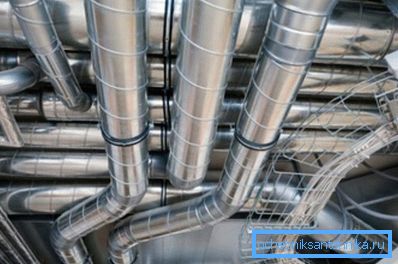

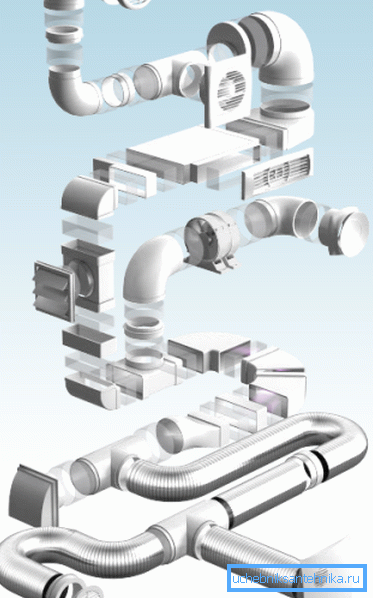

• Légcsatornák - négyszögletes vagy kerek keresztmetszetű csövek, amelyek egyetlen szerkezetben vannak összekötve csapokkal és speciális szerelési tartozékokkal.
• A szellőzőrendszerek profiljai - olyan fémvezetők, amelyek felszerelik a perforációkat, amelyeken minden alkatrész fel vannak szerelve.
• Hangcsillapítók és hangszigetelő anyagok - a zajszint csökkentésére használják a rendszer működés közben.
• A szellőztető rendszerek szűrője a készülékek széles választéka, amelyek be vannak építve a beömlőcsatornába, és megakadályozzák a por és más szennyező anyagok belépését a helyiségbe.

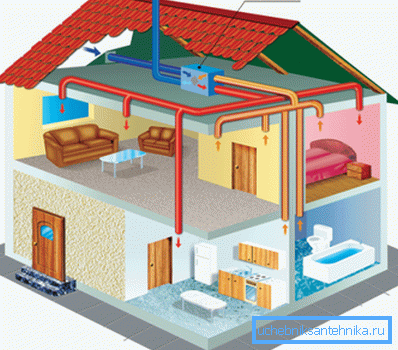

• Légmelegítők - szellőztető rendszerekhez használhatók, és teljesen cserélik ki a fűtést. A hagyományos fűtőberendezésekkel együtt a rekuperátorokat egyre inkább a szellőztetéshez használják, lehetővé téve a fűtési levegő költségeinek csökkentését az energiafogyasztás csökkentésével.

következtetés

Tehát mérlegeltük az eszköz szellőzőrendszereinek jellemzőit. Ezenkívül megtudtuk, milyen eszközöket használnak egyes rendszerek megvalósításában. Ez az információ a gyakorlatban alkalmazható, például amikor szellőzést rendez el egy vidéki házban.

Kérdése van? További hasznos információkat találsz a videó megtekintésében ebben a cikkben.
