Természetes falszellőztetés szívószelepekkel és külső csővel

Néha meg kell teremteni a lakásban vagy az országházban egy egyszerű légcserélő rendszert, amely normális körülmények között képes működni. A legegyszerűbb megoldás a szellőztetés a falon keresztül az egyik irányban működő speciális szelepek és egy külső cső segítségével történik. Ez a módszer csak normál működésű helyiségekben használható.

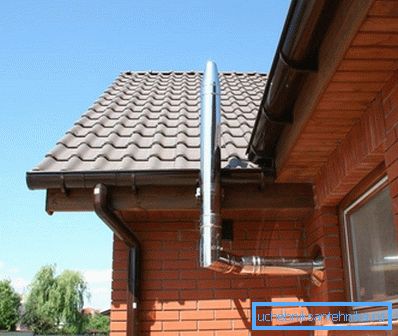

A képen látható a szellőzőcső az oldalsó síkban.

A módszer előnyei és hátrányai

Annak érdekében, hogy egy ilyen légcsererendszer létrehozását eldöntse, meg kell vizsgálni az összes előny és hátrányt, akkor a választás a legegyszerűbb. Mindazonáltal a meglévő feltételek alapján következtetéseket kell levonni, mert valójában ez egy hagyományos hálózat alternatív változata egy egyszerűbb verzióban.

Az érdemek felsorolása

Az ilyen légcserék szervezésének legfontosabb előnye viszonylag alacsony ár. Minden szükséges elem eléggé olcsó, így elkerülheti a magas költségeket.

Az ilyen típusú szellőztetés egyéb pozitív tulajdonságai az alábbiak:

  • A rendszer fő elemei kicsik, ezért a helyiségek esztétikai tulajdonságait nem sértik.
  • A szerelés során nem szükséges csökkenteni a tetőszerkezet tömítettségét, mert a cső telepítésekor a tetőn lévő kivágások nem készülnek.
  • Lehetőség a telepítés elvégzésére a saját kezével nagyszerű módja a pénzügyi források megtakarításának.
  • Komplex elemek hiányában a telepítési idő jelentősen csökken.
Úgy néz ki, mint a bevezető szelep a falban.

Negatív pontok

  • A működés függősége az időjárási körülményekre és más tényezőkre némileg csökkenti a hatékonyságot, de ez megoldható ventilátor beépítésével.
  • A munka több helyre történő fúrásának szükségessége bonyolítja a munkát.
  • Gyenge minőségű telepítés esetén problémákat okozhat a vízszigetelés.

FIGYELEM! Ha a magánházban lévő falon keresztül történő szellőzést beléptető szellőztető szelepekkel és külső csővel szereljük fel, a szerszámkészlet az épület építéséhez használt anyagtól függ.

Gyártott számítások

Még egy ilyen egyszerű szellőztető rendszert is gondosan kell kiszámítani, mert a friss levegőjű helyiségek biztosítása érdekében ismerni kell a munkakörnyezet beáramlására használt elemek számát és a kipufogógáz áteresztő képességét.

Ezután megfontoljuk, hogyan készítsünk előzetes számításokat a területen 69 m lakóstruktúrával, 250 cm-es mennyezeti magassággal.

  1. Az első lépés az egész lakás megközelítő mennyiségének meghatározása. Ehhez szaporítsa meg a hosszúságot, a szélességet és a magasságot. Az eredménynek: 6x9x2.5 = 135 cu. m.
  2. A kapott adatok alapján kiszámíthatja a szívószelepek számát. Például, ha az elemek sávszélessége 40 köbméter. m / óra, majd megy: 135/40 = 3,375? 4 db.
Kiegészítő táblázat a kipufogócső átmérőjének kiválasztásához.

Válasz! A bemutatott objektum levegőjének minőségi frissítéséhez csak 4 szelepet kell felszerelni. A fenti számítások alapján meghatározzák a kipufogócső átmérőjét.

Beléptető készülékek

A modern anyagok megjelenésével összefüggésben a szerkezetek hermetikusabbak lettek, ami egy másik probléma kialakulásához vezetett, amely a belélegzett levegő bevitelének csökkenéséhez vezetett.

Ha a korábbi házakat és apartmanokat további beáramlás nélkül szellőztetni lehet, akkor a helyzet megváltozott. Különösen nehéz belélegezni a lakást, ha alapanyagként műanyagot használnak.

A funkciókról

Az utcai levegőbevitelre kész termékek teljesen megakadályozhatják a por, rovarok és mindenféle hangok behatolását. Telepítés után a helyiségben nem történik tervezet. A szívóeszköz hasonlít a levegőcsökkentő elvére, ami lassítja az áramlási sebességet.

Ez egy szelep a légáramhoz.

Rendkívül egyszerű a beömlőszelep vezérlése, mivel kényelmes fogantyúval és a csatorna lezárásával van felszerelve. A látható része tökéletesen illeszkedik a szobába. Ha kívülről van, nem rontja az épület homlokzatának benyomását. A művelet során nem kell pénzügyi forrásokat költenie.

Részletek az eszköztermékekről

A levegő kapacitásával rendelkező elem egy kis műanyag cső, amelynek átmérője nagymértékben változhat. Belül a szigetelés, megakadályozza a hangok behatolását.

Az alábbiakban felkérték, hogy megismerkedjen az ilyen típusú termékek struktúrájával.

  • A műanyag csatorna alapvető összetevő, hiszen a levegő belép a szobába.
  • Az állítógomb belül található. Segítségével blokkolhatja a csatornát.
  • A szűrőelem lehetővé teszi a bejövő áramok tisztítását a porrészecskékből.
  • A csúcs belső része, amely szellőzőnyílással van ellátva, a fő határoló.
  • Az O-gyűrű célja, hogy tökéletesítse a termék elemei közötti tömítést.
  • A szigetelőanyag képes védeni a belteret a hangtól és egyéb hatásoktól.
  • A külső rács segít megvédeni a szerkezetet a csapadéktól.
  • A szúnyogháló belsejében lehetővé teszi, hogy teljesen megakadályozza a rovarok bejutását.

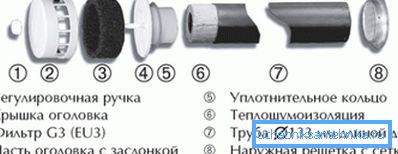

A termék főbb részei láthatók.

Figyelem! A műanyag hüvely hossza 40-100 cm között változhat 10 cm-es lépésekben, ezért a választásnál a falvastagságot ezekre az értékekre kell kerekíteni. A felesleges részt egyszerűen levágják.

Telepítési munka

Mindenekelőtt egy megfelelő helyet választanak az elem határoló oldalsó síkjára történő telepítéséhez. A funkcionális fejnek közvetlen hozzáféréssel kell rendelkeznie, ellenkező esetben problémás lesz az ellenőrzés. A legjobb megoldás a fűtőtest közelében történő felszerelés, így a bejövő levegőnek ideje felmelegedni.

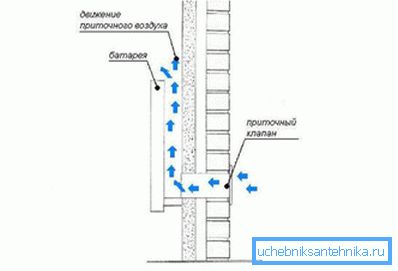

Megmutatja az egyik telepítési lehetőséget.

Miután kiválasztotta az elfogadható helyet, folytassa közvetlenül a lyukak készítéséhez. Ha a falak fából készültek, akkor használja a szokásos fúrógépet. Más esetekben a gyémántfúrás speciális eszközzel történik. A készülék kinyitása során ajánlatos kismértékű torzítást készíteni az utca felé a kondenzvíz leeresztéséhez.

Körülbelül ez a lyuk kell tennie.

A kívánt méretű műanyag hüvelyt be kell illeszteni a kész furatba. Külsõ szellõzõrács van beépítve, és belsejébõl egy funkcionális csúcs van behelyezve. Az elemek rögzítésénél kisebb csavarokat használnak, amelyekkel a szerkezet merevséget nyer.

Kipufogócső telepítése

Ha a falon keresztül az utcára szellőztetett szellőztetés van elhelyezve, akkor csökkenthető a munka munkaigénye, mivel nincs szükség a mennyezet és a tető érintésére. Ezenkívül a cső hossza csökkenthető a gerincrészről történő elmozdulással.

A rendszer összeállításának folyamatát az alábbiakban mutatjuk be.

  1. A fal felületére egy előzetes jelölést alkalmaznak, hogy megkönnyítsék a lyuk vágását. Javasoljuk, hogy a nyílást a mennyezet közelébe helyezzük, hogy maximalizáljuk a vontatást.
  2. Egy speciális eszköz segítségével szép vágás. Ezután a sarokelem be van helyezve. Belsejében egy visszacsapó szelep van felszerelve a külső hatások elleni védelemhez.
  3. Az utcáról a megszokott sarokba a következő töredék van rögzítve - egyenes cső. Külön rögzítőkkel van rögzítve. A tetejére egy deflektor van elhelyezve, amely megakadályozza a csapadék belépését.
A jobb oldalon a falon keresztül történő összeállítás diagramja látható.

Figyelj! A kipufogócsatorna összeszerelésekor ajánlatos lezárni az ízületeket, különben nem lehet a leghatékonyabb kipufogó levegő kiáramlását elérni.

A belső forgalomról

A patakok egyik helyiségről a másikra történő áthaladásakor speciális rácsokat használnak. Behelyezése az ajtón vagy a falba történő beágyazás, a légtömegek szabad mozgását érheti el. Ez olyan esetekben szükséges, amikor a befúvott levegőt a kapucnira kívánja hagyni.

Ha egy elemet be kell illeszteni egy ajtóba vagy egy falba, akkor a munkadarab dimenzióinak megfelelő vágást kell végezni. A szükségtelen töredék eltávolítása után be kell illeszteni a főkeretet közvetlenül a nyílásba. A rögzítést csavarokkal végzik, amelyeket az elülső panel lezár.

Szellőztetés az ajtón keresztül.

További információk

  • A szellőzőcsőnek ki kell nyúlnia úgy, hogy a gerinc és a felső része közötti szög ne haladja meg a 10 fokot, ellenkező esetben a tolóerő nagysága jelentősen csökken.
  • A csatornák belső részében, valamint öt centiméter távolságban nem szabad kábeleket, gázvezetékeket és egyéb kommunikációs rendszereket elhelyezni.
  • A kaput a zárt belső ajtókhoz kell vezetni, és nem minden esetben rácsot kell felszerelni. Elegendő hagyni egy rést 1,5-2 cm szélesség alatt.
  • A lakótér túl gyenge szellőztetése nem tesz lehetővé magas szintű környezetbiztonságot, különösen, ha műanyag, formaldehid gyanták stb. Alapú anyagokat használtak a befejező folyamat során.

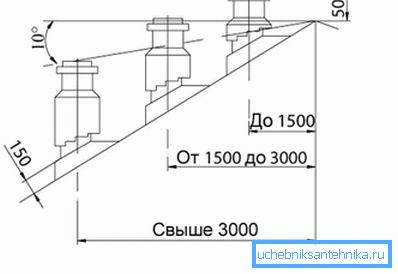

Ezen elv szerint meghatározzák a kipufogócső beépítési magasságát.

megállapítások

Ez az utasítás ötletet ad arról, hogyan történik a lakásban a szellőzés a tetőn keresztül, de közvetlenül a falon keresztül. Ezzel az opcióval nem csak az eszközön végzett munka egyszerűsödik, hanem lehetőség van a nyersanyagok megtakarítására is, mivel a kimeneti cső hossza jelentősen csökkenthető. A jelen cikkben szereplő videó további információkat tükröz.
