Természetes szellőztetés a házban: alapvető információk a

A bentlakásos helyiségek fő közleményei mellett légcsererendszert kell biztosítani a mikroklímia javítása érdekében. A ház szellőztetése speciális megközelítést igényel, mivel az ilyen típusú épületeket leggyakrabban olyan kőanyagok felhasználásával állítják elő, amelyek nem engedik át a levegőt. A legkedvezőbb választás az áramlás természetes áramlása.

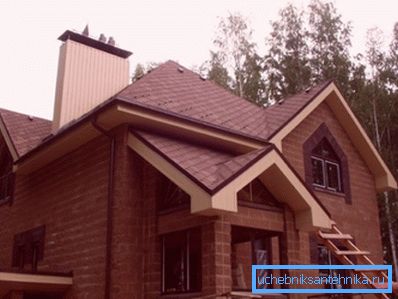

A képen egy zárt szellőzőcsöves ház látható.

A rendszer fő előnyei

Ha a légtömegek cseréje a nyomáskülönbség miatt következik be, az egyéni fejlesztőknek lehetőségük lesz a pénzügyi források megmentésére. Bár az ilyen rendszerek valamivel alacsonyabbak a hatékonyságuknál a mechanikus társaiknál, normál körülmények között biztonságosan alkalmazhatók.

A szellőzőrendszer legegyszerűbb változata

Az előnyöket figyelembe véve megértheti a teljes előnyöket:

  • A működési költségek hiánya lehetővé teszi hosszú ideig történő megtakarítást.
  • Az alapelemek alacsony ára lehetővé teszi az olcsó rendszerek kialakítását.
  • Bonyolult berendezések hiányában a baleset kockázata gyakorlatilag nulla.
  • Megfelelő hatékonyság, ha normál körülmények között dolgozik, amikor nincs szükség túlságosan aktív légcserére.

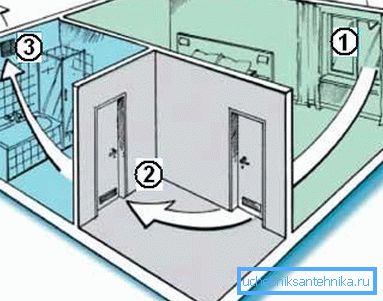

A rendszer egyszerű példája.

Segítség! A SNiP 2.08.01-89 pont a legegyszerűbb rendszert biztosítja: a légáramlás a szellőzőnyílásokon, szelepeken és ablakokon keresztül jut be a helyiségbe, és a szaniterhelyiségekben és konyhákban található elszívókon keresztül kerül eltávolításra.

Kezdeti számítások példával

Mielőtt elkészítené a ház szellőztetésének projektjét, előzetesen számításokat kell készíteni. Segítségükkel meghatározhatja a kívánt mennyiségű légáramlást és az otthonról való kivonását. Példaként vegyen egy lakóépületet, amelynek szobáit a táblázat tartalmazza. A mennyezetmagasság 3 m.

A szoba típusa Terület négyzetméterben
hálószoba 20
óvoda 24
Nappali 30
könyvtár 16
tanulmány 18
WC 2
fürdőszoba 8
konyha 20

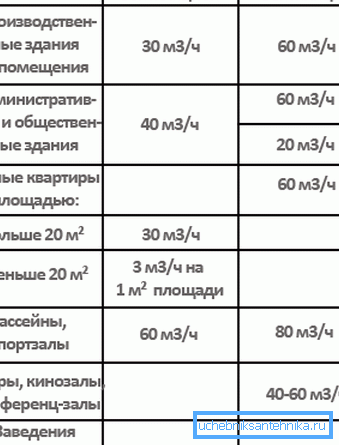

Az emberek szükséglete a friss levegőben.
  1. Meghatározta a lakóépületekhez közvetlenül szükséges levegőmennyiséget. A konyha és a szaniterhelyiségek nincsenek figyelembe véve. Így kiderül: (20 + 24 + 30 + 16 + 18) x3 = 324 kocka. m / h
  2. Kiszámítja a levegő mennyiségét a házban élő emberek számára. Egy személy átlagosan 30 cuig fogyaszt. m / h A mi esetünkben 5 családtag. Ezzel összefüggésben: 305 = 150 cu. m / h
  3. Három szobának kiszámítja a fedelet. Mivel a második pont eredménye kisebb, az elsőt alapul véve. A százalékarány így fog kinézni: konyha - 60, fürdőszoba - 25, WC - 15. A végső adatokat a táblázat tartalmazza.
A szoba típusa Hood, kocka m / h
konyha 194,4
fürdőszoba 81
WC 48,6
Összesen: 324 cu. m / h

FIGYELEM! A ház kazánházának szellőztetését külön kell számítani, mivel ez függ a felszerelés típusától és jellemzőitől. A szakértők javasolják, hogy biztonsági mentést végezzenek.

Kicsit a tervezésről

Mielőtt az alapelemeket telepítenék, a legkisebb részleteket át kell gondolni. A ház szellőzésének kialakítása az alapvető feladatok megfogalmazásával és egy általános rendszer kialakításával kezdődik. A későbbi vázlatok segítenek tisztázni az egyes csomópontok elhelyezkedését, valamint az utak útvonalát.

Légtelenítő eszköz

Az áramlások magas színvonalú áramlásához speciális szelepeket szerelnek fel az ablakokra vagy a falra. Segítségükkel a légi tömegek közvetlenül az otthonról érkeznek az utcáról. Továbbá a szellőző rácsokon keresztül más helyiségekre is áttérnek.

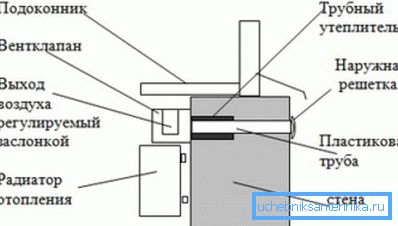

A készülék szerkezete a levegőáramhoz.

Szelep beszerelési folyamat

A fal- és ablakbeáramlási termékeket nem kell a hálózati csatlakozóhoz csatlakoztatni. Telepítés után nem engedik a zaj belsejébe és a különböző szennyeződésekbe. Annak érdekében, hogy a helyiségben lévő hőt jobban fenntartsuk, javasoljuk, hogy az elemet a fűtőtest mögé helyezze el úgy, hogy a bejövő levegő felmelegedjen.

A beömlőszelep felszerelése meglehetősen egyszerű, ezért nagyon reálisak, hogy függetlenül végezzék. A lyuk egy háztartási lyuk és egy fúró segítségével készült. Miután behelyezte a készüléket a belső térbe, elkülönítő műveleteket kell végrehajtani.

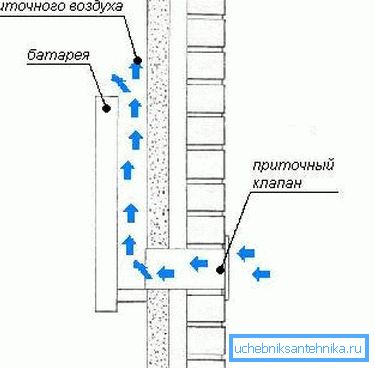

Kimutatja, hogyan alakul ki a forgalom áramlása.

Átviteli rácsok telepítése

Annak érdekében, hogy a levegő szabadon áramolhasson a helyiségek között, speciális rácsokat helyeznek be az oldalsíkokba, amelyek jó hangszigeteléssel rendelkeznek. Beépíthetők ajtókba vagy falakba. Szerelje fel őket alul, majd jó levegőcserét érhet el.

Az ajtón vagy a falon vágott egy lyukat, amely megfelel a megszerzett rács méretének. Az alkatrészeket közvetlenül az előkészített nyílásba helyezzük. A rögzítés csavarokkal történik.

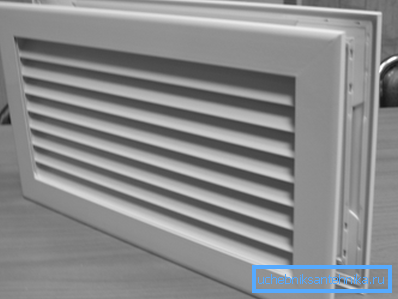

Úgy néz ki, mint egy grillező a levegő áthaladására egyik szobából a másikba.

Egy kapucnis rendszer létrehozása

A természetes szellőzés a legegyszerűbb megoldás, de a szabályoknak alaposan be kell tartania, különben a rendszer működése érvénytelenné válik. Minél kisebb a hiba a telepítés során, annál jobb az épület légcserélő hálózata.

Gyakori hibák

  • A szellőzőrácsok helytelen elhelyezése jelentősen csökkenti a rendszer hatékonyságát.. Legfeljebb 10 cm-t kell visszahúzni a mennyezetről, hogy a levegő ne álljon működés közben.
  • A szellőzőcső gyakran megfelelő magasságban van elhelyezve a megfelelő működés érdekében.. Ebben az esetben enyhe nyomáskülönbség van.
  • A bypass csatorna túl sok konvolúciója csökkenti a tolóerőt. Ha a természetes levegőcsere szellőztető rendszere épül fel, akkor a leeresztő vezetéket a lehető legegyszerűbb módon kell kialakítani.

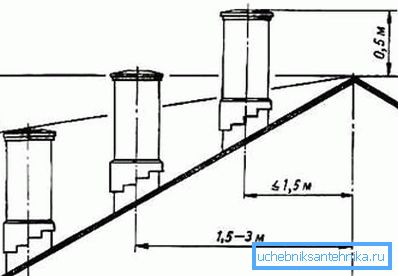

A kipufogócső felszerelésének szabályai.

Csővezeték elhelyezés

Ha a házban saját kezű szellőzést végeznek egy előre elkészített projekten, akkor leggyakrabban az elemek különleges csatornákban vannak elrejtve, amelyek a kész szerkezetben problematikusak. Ez a módszer az esztétika szempontjából legelőnyösebbnek tekinthető. Szükség esetén azonban a csövet elrejtés nélkül is meg lehet tartani.

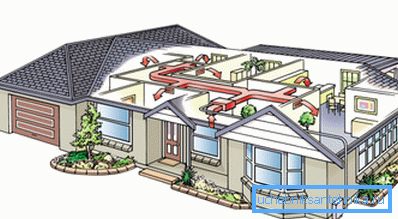

Példa a csővezetékek elhelyezkedésére.

Rögzítőelemek

A rendszer komponensei különböző módon rögzíthetők. A végleges változat a termékek méretétől és a szelvény alakjától függ. Az alábbiak a hálózati töredékek rögzítésének alapvető módszerei.

Természetesen léteznek más telepítési technológiák is, de ezek bizonyultak a legjobb oldalról.

  • A téglalap alakú és négyszögletes légcsatornákat rendszerint keresztfejjel és speciális, a mozgást korlátozó csapokkal szerelik fel. Áruk alacsony.
  • A körkörös csővezetékek rögzítése gyakran csapok és bilincsek segítségével történik. Csavarokkal vannak összekötve. Ez a lehetőség meglehetősen megbízható, ezért nagyon gyakori.
  • Néha egy csapot használnak egy perforált szalagon lévő párban, de ez a módszer sok negatív pontot tartalmaz. Először is vannak hanghatások. Másodszor, a szivárgás kockázata nő. Harmadszor, elégtelen merevség jön létre.

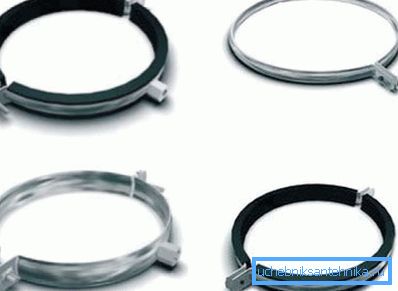

Kerek csövek rögzítésére szolgáló szorítók.

Kiegészítés! Az utóbbi lehetőségek eltérően olcsóbbak, ezért többet használnak az átmeneti csatornák rögzítésére, és nem hosszú ideig működnek.

Következtetésként

Különösen az egyéni fejlesztők számára bemutatásra került egy oktatási utasítás, amely lehetővé teszi, hogy tájékozódjon arról, hogyan lehet elrendezni a ház természetes szellőzését. Ez a rendszer a lehető legrövidebb idő alatt minimális költséggel hozható létre, különösen akkor, ha legalább az építőiparban kevés tapasztalat áll rendelkezésre. További előnyként javasoljuk a videó használatát ebben a cikkben.
