Tűzszellőztetés: eszköz, szabályozási követelmények,

Mi legyen a modern tűzszellőztetés? Milyen elemeket használnak tervezése és kivitelezése során? Vannak-e szabályozási dokumentumok a szerkezetét illetően?

Próbáljunk ezekre a kérdésekre válaszolni.

feladatok

Először is, derítsük ki, hogy a tűz esetén milyen problémákat kell a szellőzéssel foglalkozni (lásd még a Szellőztető csappantyúk: főbb fajták és azok megkülönböztető jellemzőit).

Valójában három közülük van.

• A szellőző csatornákon lévő helyiségek közötti tűz terjedésének megakadályozására van szükség.. A folyamatos vontatás, forró levegő és a nem elégséges égéstermékek nagy száma másodlagos tüzet okozhat az egész épületben.

Azonban: a tűz áldozatai nem a magas hőmérséklet áldozatai, hanem a helyiségek füstjei. A láthatóság hiánya félrevezet, és az égés az oxigén és az égéstermékek felhalmozódása gyorsan a tudatvesztéshez vezet.

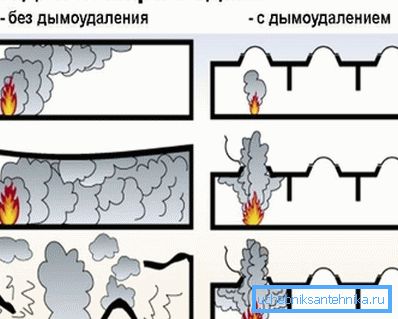

• Ezért a második követelmény: a tűzszellőztetésnek biztosítania kell a füst és égéstermékek gyors és hatékony eltávolítását. A feladatot bonyolítja az a tény, hogy általában magas hőmérsékletre melegítik.
• Ráadásul az evakuálási folyamatban lévõknek friss levegõre van szükségük. Tehát nem csak füstölni kell a kipufogót, hanem kényszerített szellőzést is.

Vonatkozó követelmények

A szellőztetés tűzbiztonságának alapvető követelményeit a 13.91-es és az SNiP 2.04.25-91 kézikönyv tartalmazza. Jelölje ki a dokumentum kulcsfontosságú pontjait.

Ha a helyiséget tűzriasztók osztják el, a szellőzés külön-külön történik az egyes részekhez.

Általános tűzvédelmi (vészhelyzeti) szellőztetés lehet:

1. Lakó-, köz- és közigazgatási helyiségek;
2. Termelőtelepek, ha legfeljebb három emeleten helyezkednek el;
3. Raktárak és raktárak, ha nem több mint három emeleten vannak elhelyezve;
4. Raktárak, raktárak és ipari helyiségek egy különálló, egyszintes épületben, és csak ajtókkal rendelkeznek.
5. Fürdőszobák, fürdők, mosodák és egyéb háztartási célú helyiségek.

Egy olyan helyiségben, ahol nagy számú ember állandó vagy ideiglenes, egy külön csatornával kell ellátni.

Olyan gyártási területeken, ahol robbanásveszélyes keverékek keletkezhetnek, a szellőzést külön is el kell végezni. A szellőztetési kapacitásnak óránként legalább egy légcserét kell biztosítania.

Azonban: ha a szoba magassága meghaladja a 6 métert, akkor az lehet 6m3 négyzetméterenként.

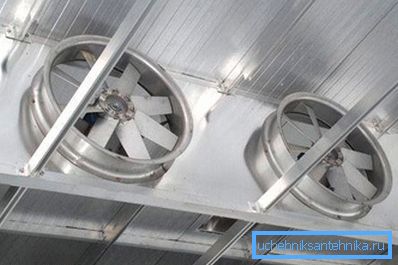

Olyan helyiségekben, ahol a termelési feltételek éghető és robbanásveszélyes keverékek keletkezését eredményezhetik, a szellőztetés légtelenítése legalább 40 centiméterre helyezkedik el a mennyezet szintjétől. A robbanásveszélyes gáz (hidrogén és levegő elegye) felhalmozódásának valószínűségével a távolság 0,1 méterre csökken (a 4 méteres magasságot meghaladó magasságú helyiségek esetében 0,025 magasság, de legfeljebb 0,4 méter).

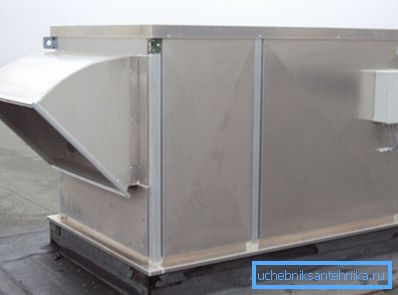

A füstelvezetést a következőkre kell megadni:

• 26,5 métert meghaladó magasságú ipari, közigazgatási és háztartási épületek csarnokaiból és folyosóiból.
• 15 métert meghaladó folyosóktól könnyűablakok nélkül.
• A lakóépületek folyosóiból 10 emeletre és felette füstmentes lépcsőházakkal.

A fent említett dokumentumon kívül a tűz esetén történő szellőztetés megszüntetésére vonatkozó szabályokat az SNiP 41-01-2003 12.4 szakasza határozza meg:

1. Tűz esetén a kényszerszellőztetés minden helyiségben, kivéve az erőltetett víztelenítő folyosók és a felvonóaknák levegőjének kényszerét.
2. A szétkapcsolás elvégezhető mind a komplett tápfeszültség teljes eltávolításával, mind az egyes rendszerek vezérlő áramkörével.

Hogy működik

Hogyan valósul meg a szellőzőrendszer összes fenti feladata?

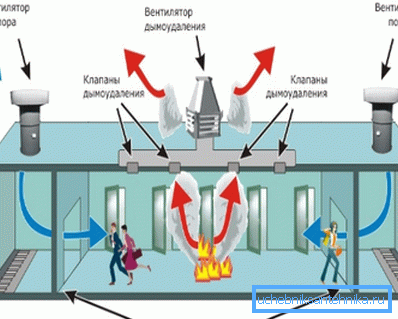

1. Ha az érzékelőktől (a hőmérséklet vagy a levegő átlátszóságát becslő készülékek) a szellőztető rendszerben jelet kapnak, a ventilátorok ki vannak kapcsolva, és a szelepek működésbe lépnek, teljesen blokkolva működését.
2. Ugyanakkor a füstelvezető rendszerben levő szelepek nyitva vannak; a ventilátorok - a kipufogók áram alatt vannak. Elkezdődik az égési termékek kiszivattyúzása.
3. A szennyezett levegőnek a felvonó tengelyekbe és a menekülési útvonalakba történő kibocsátásával párhuzamosan nagy mennyiségű tiszta utcai levegőt biztosítanak.

Az ilyen rendszer működése során felmerülő fő technikai problémák meglehetősen kiszámíthatóak. Az evakuált égéstermékek magas hőmérsékletén a vékony falú horganyzott szellőztető csatornák szivárgással deformálhatók; a ventilátor műanyag része gyorsan használhatatlanná válik, ha túlmelegszik.

Ezért az utasítás:

• A tűzvezetékek 1,2 mm vastagságú fekete acélból készülnek.
• Minden ventilátor és szellőztető rendszer tűzvédelme hőálló anyagokból készül.

szójegyzék

Ismerkedjünk meg a tűzoltó szellőztető rendszerekkel kapcsolatos kifejezésekkel és fogalommeghatározásokkal.

Közös terminológia

Taktikus szellőztetés egy tűzben egy viszonylag új technológia, amely magában foglalja a hatékony mozgó ventilátorokat, hogy légáramlást generáljanak egy égő épületben. A célok megegyeznek a fentebb ismertetettekkel - az égéstermékek eltávolításával és a friss levegő szállításával az emberek evakuálására és a tűzoltóság biztonságos működésének biztosítására.

A szellőztetés vezérelt tüzek olyan tüzek, amelyek túlzott mennyiségű éghető anyagot tartalmaznak, és korlátozott oxigénáramot biztosítanak a szellőzőcsöveken keresztül. Az oltáshoz gyakran elegendő a szellőzőcsövek működésének teljes blokkolása.

felszerelés

Megvizsgáljuk a tűzvédelmi szellőztető rendszerek egyes elemeit.

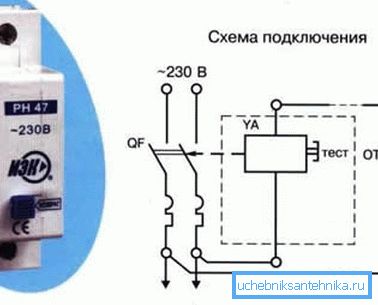

A független kiadás olyan elektromágneses eszköz, amely távolról kikapcsolja a ventilátorok tápellátását a kéziszámítógép jeléről. A szellőztetés tiltására szolgáló ilyen rendszer lehetővé teszi az érzékelők manuális működésének megkettőzését.

A tűzszellőztető rácsok olyan eldobható eszközök, amelyek túlmelegedés esetén leállítják a szellőzőcsatornák légáramlását. Hogyan valósítják meg munkájukat?

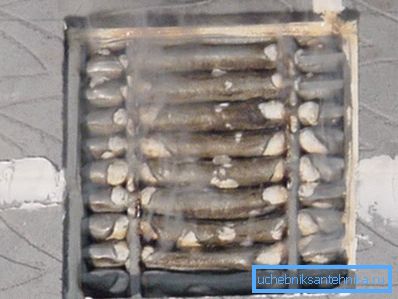

A rácsos bordák (lamellák) a nátrium-szilikát vékony bevonata. 100 fok feletti melegítés esetén az ásványi bázis gyorsan növekszik a térfogatban, betölti a lumeneket és teljesen megállítja az égéstermékek mozgását. A rács tűzállósági határa 45-120 perc.

Az egyszerű kialakítás ellenére a termékek ára meglehetősen magas: egy 100 milliméteres átmérőjű rács a 3-3,5 ezer rubelre kerül a vevőnek.

A "csináld magad" telepítés rendkívül egyszerű:

1. A rácsot az előkészített nyílásba helyezzük.
2. Keretét hőálló szilikon tömítőanyaggal vagy cementhabarccsal rögzítik.

A rácskal ellentétben a szellőzésre szolgáló tűzvédelmi csappantyú többször is kiváltható.

Mit lehet ezek az eszközök?

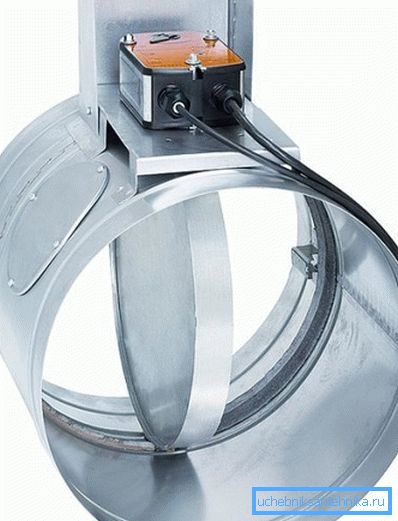

• Normálisan nyitott (átfedő szellőztetés tűz esetén).

• Normálisan zárt (nyitó csatornák a füst eltávolításához).
• Kettős beavatkozás (tűz és nyílás esetén az égéstermékek eltávolítása után).

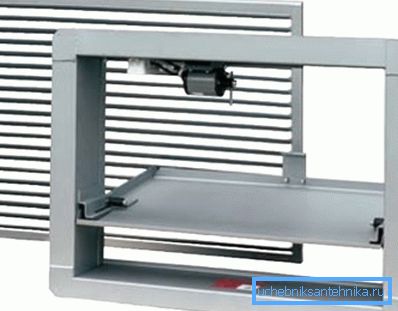

A működési elv egyszerű és világos: az egyik pozícióban lévő fedél teljesen átfedi a szellőzőcsatornát. Hogyan és hogyan lehet mozgatni?

következtetés

Természetesen miniatűrünkben bemutattuk az olvasót a szellőzőrendszerek tervezésében alkalmazott megoldásoknak csak egy kis részére.

Ebben a cikkben a videó, mint rendesen, felkéri a figyelmet a füstelvezetés további információira. Sok szerencsét!
