Ventilátorok a szellőzéshez: áttekintés az

A szellőzőrendszer ventilátorának kiválasztása az egyik legfontosabb pillanat a légcserélő áramkörök tervezésénél. Rendkívül fontos, hogy a kiválasztott készülék biztosítsa a szükséges teljesítményt, és a levegő beszívása / eltávolítása a megfelelő mennyiségben történik.

Az alábbiakban megfontoljuk, hogy milyen típusú ventilátorokat használnak a szellőztetéshez különböző helyzetekben, és számos tippet adnak a háztartási igényekhez szükséges egységek beszereléséhez.

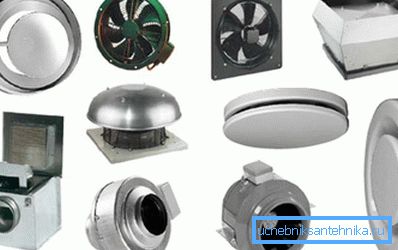

Modellek fajtái

radiális

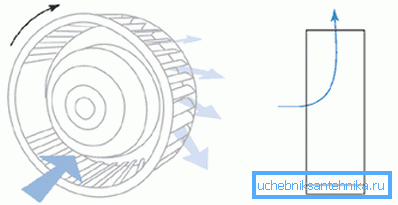

A radiális struktúrákat olyan eszközöknek nevezik, amelyekben a munkadarabok - a pengék - a peremen helyezkednek el. A kerékpánt maga tengely körül forog, ami nagy nyomású levegő áramot hoz létre.

Figyelj! A legtöbb esetben ilyen rendszereket a helyiségeken kívül telepítenek - a tetőn vagy a távoli fali konzolokon. A radiális ventilátorok belső felállítása csak a műszaki padlón indokolt.

Egy ilyen eszköz hatékonyságát, valamint más paramétereket a levegőbevezető lapátok alakja határozza meg.

• A hátrafelé ívelt késekkel ellátott modellek a kerék forgási irányához viszonyítva csak akkor mutatnak jó hatékonyságot, ha tiszta levegővel dolgoznak. Gyakran ez a kialakítás szellőztető ventilátorral rendelkezik. A modell előnyeit tekintve a legfontosabbnak akkor is alacsony zajszintnek kell lennie, amikor még a teljesítményhatáron is dolgozik.
• A szennyezett levegő eltávolítására szolgáló rendszerek kialakításakor gyakran használnak egyenes lapátokat (radiális és elhajlított háttámla). A járókerék-kialakítás megakadályozza, hogy a szennyeződések belépjenek a tengely és a kerék forgó részeibe, ami jelentősen csökkenti az alkatrészek kopását és megkönnyíti a megelőző karbantartást.
• Az elülső ívelt lapátok viszonylag alacsony nyomáson is magas levegőcsere hatékonyságot nyújtanak. A szárnyrész alakja lehetővé teszi a viszonylag kis méretű, jó teljesítmény elérését, mivel az ilyen minták előnyben részesülnek a hazai légcserélő rendszerek kialakításában.

Az ilyen típusú készülékek általános előnyei közé tartozik a jó levegő befecskendezés, amely biztosítja a túlzott beáramlást, ami azt jelenti, hogy a kipufogógáz zavartalan működéséhez feltételeket teremt.

tengelyirányú

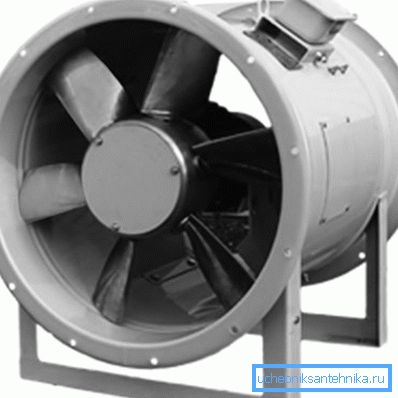

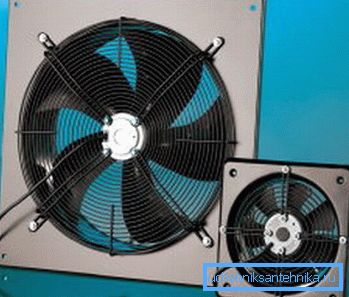

Axiális (axiális) ventilátor - a leggyakoribb modell, amelyet a legtöbb kipufogó berendezésben használnak. Ezek az eszközök kipufogócsapokkal, kényszeráramú rendszerekkel, mennyezet-, padló-ventilátorokkal vannak felszerelve.

Az ilyen típusú eszköz nagyon egyszerű:

• A nyomatékot, mint az előző esetben, a mechanizmus tengelyére továbbítják.
• Közvetlenül a penge tengelyéhez rögzítve (az úgynevezett propeller típusú rögzítés). A szállított levegő mennyisége a pengék alakjától és méretétől függ, ami megmagyarázza a piacon megtalálható modelleket.
• Másrészről a kések közvetlenül a tengelyre történő felszerelése jelentős teljesítményveszteséget eredményez, mivel az axiális szellőztető ventilátort leggyakrabban hengeres házban vagy csőben szerelik fel, minimális résszel a falak és a pengék között.

Figyelj! A termelékenység növelése érdekében a vezetőlapátok gyakran a propeller rész mögött vannak elhelyezve. A légcserélő rendszer felszerelése a konyhában vagy a fürdőszobában saját kezűleg végezhető el, a lemezeket horganyzott acél részeként.

átlós

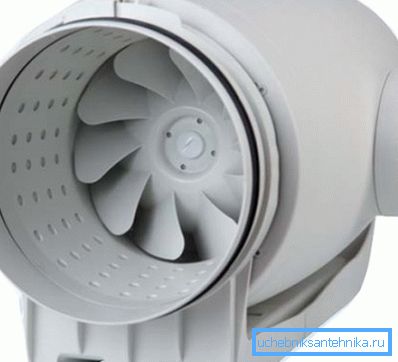

Az átlós ventilátor az axiális és sugárirányú modellek elveinek kombinálásának eredménye:

• A nagy szögben rögzített pengék a járókerékre vannak szerelve.
• Amikor a kerék forog, a nyomás a centrifugális erő növekedésével következik be.
• Ráadásul minél nagyobb a ventilátor forgásának sebessége, annál nagyobb a befecskendezett nyomás.

Ami az eszközök hatókörét illeti, nagyon korlátozott. Rendszerint centrifugális ventilátorok a szellőztető rendszerek számára a kényszerített levegő hűtési rendszerekben, valamint a nagy térfogatú bemeneti áramkörökben.

homlokegyenest

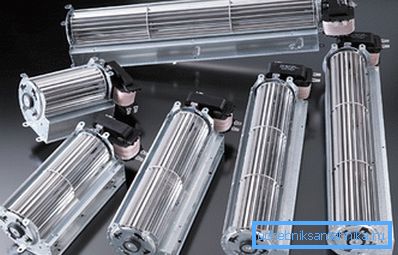

Az átmérőjű eszközök nagyon eltérnek egymástól a más eszközökből, amelyek a beáramlást és a kipufogást biztosítják:

• A járókerék viszonylag kis átmérőjű rúd vagy henger.
• A levegőbevezető lapátok a henger rúdján vagy külső falán vannak felszerelve. Nagyon eltérő lehet, de a leggyakrabban használt modellek a levegőáramlás irányában hajlított pengékkel rendelkeznek.
• A levegő a ventilátor külső részéből érkezik, mert a nyomás mozgó alkatrészeinek növelése általában speciális házakba kerül.

Ez a kialakítás lehetővé teszi, hogy nagy mennyiségű levegőt mozgasson. Ezért átmérőjű ventilátorokat használnak, ahol viszonylag kompakt eszközök telepítésére van szükség, például légfüggönyök stb.

Figyelj! Az átlós és átmérő modellek legfontosabb hátránya a nagyfokú bonyolultság, ami miatt az eszközök ára is meglehetősen nagy. Leggyakrabban ipari légcserélő hálózatokban, valamint a modern lakóházak szellőztető áramkörének kialakításában használják őket.

Tippek a választáshoz

Telepítési ajánlások

Leggyakrabban a lakóépületek (magánházak és lakások) nincsenek kitéve kényszerített szellőzéssel. Ez annak köszönhető, hogy a tervezési folyamat során az ún. Résszellőztetést bevezették a számításba - a levegő diffúziója az ablakok és ajtókeretek szivárgása révén.

Azonban a modern lezárt ablakok, valamint a tömítéssel ellátott külső ajtók felszerelése minimálisra csökkenti a bejövő levegő mennyiségét, és az áramlás szinte teljesen leáll. Ennek eredményeképpen a levegőátadási szabványok még akkor sem teljesülnek, ha az az egészségünket érinti.

Másrészről, miután a kipufogócsatornák több éve működnek megfelelő karbantartás nélkül, a teljesítményük jelentősen csökken. Ennek eredményeképpen sem a beáramlás, sem az elszívó nem működik hatékonyan, és a levegő a lakóterekben elfogy és gyakorlatilag nem alkalmas légzésre.

A kimenetnek biztosítania kell a levegő áramlását (szellőztetés vagy speciális szelepek felszerelése) és speciális kipufogóeszközök felszerelését.

Az ilyen eszközöket rendszerint felszerelik:

• A konyhában. Először is ezek a kipufogócsövek, amelyek eltávolítják a füstöt és a gőzt a tűzhely feletti helyről, valamint a konyhai ablakok speciális rajongói.

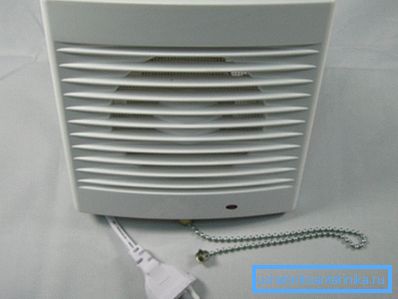

• A fürdőszobában. Itt leginkább a mennyezet alatt egy ventilátorral ellátott szellőzőrács van rögzítve, amely lehetővé teszi, hogy gyorsan megszabaduljon a kellemetlen szagtól.

Figyelj! A fürdő kényszer szellőzése is normalizálja a páratartalmat, ami lehetővé teszi, hogy megvédje a helyiséget a gombák által okozott fertőzéstől. Természetesen figyelembe kell venni a kipufogó levegő magas páratartalmát is, mert itt az utasítás jó vízszigetelésű eszközök telepítését javasolja.

• Műhelyekben és egyéb helyiségekben, amelyek működtető kapucnivalot igényelnek.

A fentiek mellett a közelmúltban egyre népszerűbbek a szellőztető mechanizmusokkal rendelkező összetett falszelepek. Az ilyen szelepek legmodernebb modelljei mind a beáramló üzemmódban, mind a kipufogó levegő eltávolítási üzemmódban működhetnek.

Paraméter Meghatározás

A ventillátor teljesítményének kiszámításához a szellőztetés szempontjából leginkább az ipari helyiségek és a középületek tervezésénél van szükség: itt sok ember folyamatosan tartózkodik, és az egységenkénti oxigénfogyasztás jelentős lesz.

A szokásos lakóegységek esetében a számítás meglehetősen egyszerű, hiszen itt sokkal nagyobb a természetes kiigazítás lehetősége.

A paraméterek meghatározására vonatkozó utasítások a következő képlet alkalmazásával járnak:

L = L_norma * N, ahol:

• L a szükséges levegőmennyiség, m³/ h
• L_norma - a levegőfogyasztás egy személyenkénti időegységenként (a SNiP 41-01-2003 szerint ez az érték 60 m³/ h)
• N - azon személyek maximális száma, akik a szobában lehetnek.

Ráadásul a hatékonyság növelése érdekében használhatja a légi árfolyamok szorzóját (a nappali helyiségeknél - 1-2, az irodáknál - 2-3, termelési területeken - 4 és több).

Az előző esetben kapott számot a megfelelő tényezővel szorozzuk, megkapjuk a szellőztető egység ajánlott teljesítményét. Ezután csak a számítás eredményét kell összehasonlítanunk a piacon elérhető modellek műszaki paramétereivel, és ki kell választanunk a megfelelőt.

következtetés

Információk arról, hogy miként válasszon ventilátort a szellőztetéshez, és milyen típusú használjon egy adott helyzetben, hasznos lesz mindenekelőtt azok számára, akik tervezik megtervezni otthoni kommunikációjukat.

A levegőcserélő berendezések széles körű ismerete, valamint a szellőztető hálózatok elrendezésének bonyolultsága érdekében javasoljuk, hogy nézze meg a videót ebben a cikkben.
