A cső méretének meghatározása hüvelykben: ismerkedjen meg a
A cikk témája a csövek mérete hüvelykben és milliméterben. Meg kell ismerkednünk a feltételes áthaladás fogalmával, és megtanuljuk, hogyan értékeljük az értékeit egymás között különböző mérési értékekben. Szóval induljunk el.
Ismerje meg: VGP

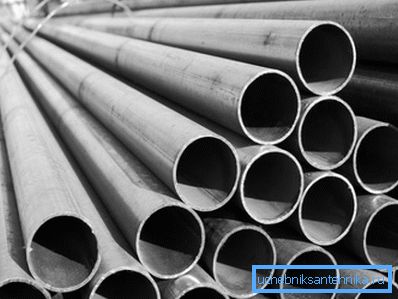

Azokat a termékeket, amelyeket meg kell vizsgálni, víz- és gázvezetékek telepítésénél használjuk. Aki egy szovjet házban élt, ismeri őket: egészen a közelmúltig csak egy acélcsövet használták a vízvezetékhez.
By the way: a jelenlegi szabályok szerint a gáz a házon belül, és most már csak acél. Annak ellenére, hogy a vízcsövek építésében a hagyományos anyag népszerűsége csökken, nem hagyja teljesen fel a pozícióját.
standard
A VGP csövek gyártására vonatkozó műszaki követelmények a GOST 3262-75 szám alatt találhatók.
Jelöljük ki a dokumentum legfontosabb pontjait:
- Az e szabályozási dokumentum szerint gyártott összes terméket elektro-hegesztésnek vetik alá, vagyis a malomban lapos billet forgatásával és a hosszanti varrással.
- Az egyenes szakaszok hossza - 4 és 12 méter között. A hossza mérhetetlen, dimenziós és többdimenziós lehet; az utóbbi esetben 5 mm-es készletet készítenek minden darabolásra.
- A szabvány keretei között nemcsak fekete acéltermékek készülnek, hanem cink korrózióvédelemmel ellátott termékek is..

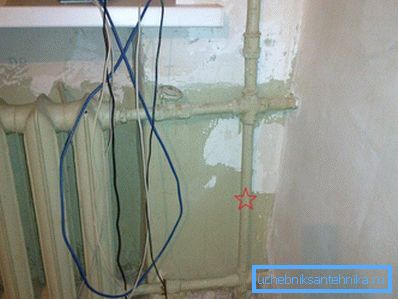

Fontos pont: horganyzott vízvezeték- vagy fűtési rendszer összeállításánál csak csavaros összekötéseket használnak. Az utasítás azzal kapcsolatos, hogy a cink éget a hegesztéseken. Ennek eredményeként a hegesztés során ténylegesen egy csővezetéket biztosítunk a korrózió ellen, amelynek futómérője másfélszerese a fekete acélnak.
- A végeket derékszögben vágják a hossztengelyre. A súrlódások nem haladhatják meg a 0,5 mm-t.
Melyek a maximális tűrések?
| Feltételes át | A külső átmérő legnagyobb megengedett eltérése | |
| Normál gyártási pontosság | Megnövelt gyártási pontosság | |
| 40 vagy kevesebb | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Több mint 40 éves | +0,8; -1% | +0,8; -0,8% |
Állj. Mi ez a koncepció - feltételes átjárás? Nyilvánvaló, hogy ez nem azonos a külső átmérővel, mivel ez utóbbi bizonyos tűrésekkel rendelkezik egy rögzített feltételes átjáróra.

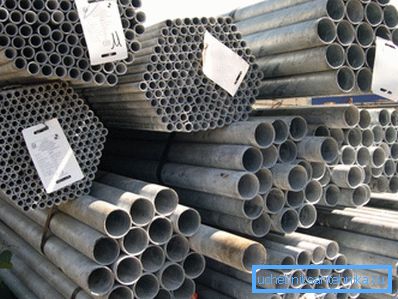

választék
Ez az egyszerű gondolat vezet egy távirányító vagy feltételes átjáró meghatározásához, és egyidejűleg a víz- és gázvezetékek telepítéséhez.

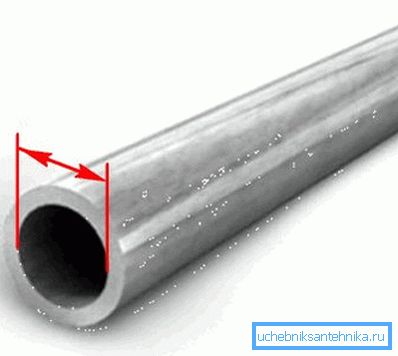

Tehát a fő paraméter, amely a válogatás táblázatában szerepel - feltételes átjáró vagy névleges átmérő, hagyományosan rövidítve DU-ként. Ez a paraméter megközelítőleg a csővezeték belső átmérőjének felel meg, és azt mutatja, hogy kompatibilis a csövek és szelepek bizonyos méretű szerelvényeivel.
Nem világos? Használjuk a példákat.
| Feltételes át | Külső átmérő | A cső falvastagsága | ||
| fény | rendes | megerősített | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75,5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Például egy DN 32 csővezeték (a feltételes áthaladás jelzés nélkül van feltüntetve, bár milliméteres értéket ad meg annak értékelése során) külső átmérője 42,3. A verziószámtól függően a belső átmérő egyenlő lehet a 42.3-2.8x2 = 36.7 értékkel; 42,3-3,2x2 = 35,9 és 42,3-4,0x2 = 34,3.
A belső részek szétszóródása ellenére mindezek a termékek kompatibilisek a DN 32 szeleppel, amelyek mindegyike egy megfelelő méretű csőre vágható, amely tökéletesen illeszkedik a szelep belső menetébe, és a tekerés után biztosítja a csatlakozás tömítettségét.
Csővezetékek
A rémálom még nincs vége, kedves olvasó.
A csőszakaszt hagyományosan nem milliméterben, hanem brit hüvelykben mérik. Ennek az az oka, hogy a vonatkozó szabvány (NPS, névleges csőméret) észak-amerikai eredetű.
Hivatkozás: a brit hüvelyk 2,54 cm, tehát elméletileg a csövek hüvelyk és centiméterek méreteit 1: 2,54 arányban kell összekapcsolni.
Nézze meg elméleti tanulmányainkat. Szerencsére nincs szükség messze: egy csőméret hüvelykben és milliméterben szerepel ugyanazon NPS szövegében. Adunk a legnépszerűbb értékeket a magán- és lakóházak közötti kommunikáció építésében.
| Csőcsonk hüvelyk | Feltételes át |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Most hasonlítsa össze a cső szabványos méretét mm-ben és mm-ben.
- A fél hüvelyk cső méretei 25,4 / 2 = 12,7 mm legyenek. A táblázat szerint ez megfelel a DU 15. A következő - rosszabb: a cső tényleges mérete 1: 2 hüvelyk (külső átmérő a GOST 3262-75 szerint), és összesen 21,3.
- A cső 1 hüvelyk mérete nem 25,4, hanem DN 25 (külső átmérő 33,6).
- Egy másik méret - egy cső 2 hüvelyk (2 x 25.4 = 50.8) - megfelel a 60 külső átmérőjű DN 50-nek.
következtetés
Elég egyértelmű. A csőméretek hüvelykben és mm-ben nemlineárisan korreláltak, állandó arányúak. Sajnos, kapcsolatuk táblázatát csak emlékezni lehet. A megszokott módon a videó ebben a cikkben az olvasó további tematikus információkkal szolgál. Sok szerencsét!
