A cső térfogatának és felületének kiszámítása: visszahívja a
A fűtési rendszerek kiszámításakor gyakran szükséges a hűtőfolyadék és a hőcserélő felület térfogatának kiszámítása. Hogyan kell ezt csinálni, csak a boltban lévő árcédulán szereplő információk?
Próbáljuk kitalálni.
kötet
Lássuk, hogyan kell meghatározni a cső térfogatát.
Nyilvánvaló, hogy tudnod kell két paramétert:
- A csővezeték hosszúsága.
- Belső rész.
A csővezeték hosszát egy már kialakított fűtési rendszerben egy hagyományos mérőszalag mérésével könnyű mérni. A keresztmetszet számítási módja elsősorban a kör alakú, négyzet alakú vagy téglalap alakú. Tekintsük mindhárom esetet.
Annak tisztázása érdekében, hogy a csővezetékeket gyakorlatilag nem használják víz vagy fűtés elosztásakor. A vízvezeték vagy a ház tulajdonosa a csővezeték köbös kapacitásának kiszámításával lehet szükség, hacsak az egzotikus forma fűtőregiszterének használata esetén nem szükséges.
kerek
A körzet területét, amint az ismert, a pi számának a radiális négyzet által termelt értéke. A sugár fele az átmérő. Elméletileg minden egyszerű, de ez rossz szerencséje, mivel a víz- és gázvezetékek, az eladók és a gyártók csak a távirányítót (feltételes átjárást) határozzák meg, és a típus könnyű, rendes vagy megerősített.
Hogyan lehet kiszámítani a cső mennyiségét ezen adatok alapján?
A GOST 3262-75, amely szabályozza a termelést a megfelelő termékek, jön a mentésre.
Feltételes át | Külső átmérő | A cső falvastagsága | ||
fény | rendes | megerősített | ||
15 | 21.3 | 2.5 | 2.8 | 3.2 |
20 | 26.8 | 2.5 | 2.8 | 3.2 |
25 | 33.6 | 2.8 | 3.2 | 4.0 |
32 | 42.3 | 2.8 | 3.2 | 4.0 |
40 | 48.0 | 3.0 | 3.5 | 4.0 |
50 | 60.0 | 3.0 | 3.5 | 4.5 |
65 | 75,5 | 3.2 | 4.0 | 4.5 |
80 | 88,5 | 3.5 | 4.0 | 4.5 |
90 | 101,3 | 3.5 | 4.0 | 4.5 |
100 | 114,0 | 4.0 | 4.5 | 5.0 |
125 | 140,0 | 4.0 | 4.5 | 5.5 |
150 | 165,0 | 4.0 | 4.5 | 5.5 |
A számítási algoritmus a következő:
- Megtaláljuk a kívánt távirányítót (feltételes átjáró vagy névleges átmérő) a táblázat bal oszlopában.
- Vegye le a megfelelő külső átmérőből kétszer a falvastagságnak megfelelő cső típusát (könnyű, hétköznapi vagy megerősített).
- A kapott belső átmérő két részre osztható, és megkapjuk a belső rész sugarait.
- Ezt a részt S = Pi * R ^ 2 képlet segítségével számítjuk ki.
- Szorozzuk meg a csővezeték hosszával kapott értéket. Az eredmény az űrtartalma.
Az információ jobban érzékelhető, ha az utasítás példával jár.
Számítsuk ki a 40 mm-es, 50 méteres fűtést tartalmazó, megerősített csövek belső térfogatát.
- Külső átmérő a táblázattal összhangban - 48.
- Vonjuk ki a kettős fal vastagságát: 48 - (2 x 4) = 40.
Megjegyzés: a távirányító pontos egyezésének a tényleges belső átmérője a kivétel, nem pedig a szabály.
- Így a sugár 20 mm-nek felel meg, vagy (a további számítások kényelmére) 0,02 m.
- A szakasz 3.14159265 x 0.02: 2 = 0.00126 (kerekítéssel) m2.
- A töltés köbösségi kapacitása a szakasz hosszúságú termékként számolva: 0,00126 x 50 = 0,063 m3. Ahhoz, hogy a számítás eredményét literben lehessen elégíteni, akkor elég 1000-re növelni; A mi esetünkben a töltés betöltéséhez 63 liter hűtőfolyadék szükséges.
szögletes
Hogyan lehet kiszámítani a cső térfogatát négyzet alakú profiljával? A tér területe megegyezik, sajnálja az önkéntelen ügetést, oldalának négyzetét. A mi esetünkben az oldal megfelel annak a következménynek, hogy a kettős falvastagságot levonjuk a négyzet alakú cső méretéből.
Tehát 100-as méretű és 5 mm-es falvastagsággal a belső tér oldala 100 - (5 x 2) = 90 mm.
Mérje újra és vegye fel a második fokot:
- 90 mm = 0,09 m.
- 0,09 ^ 2 = 0,081 m2.
- Ahhoz, hogy kiszámítsa a kívánt hangerőt a saját kezével, akkor ez az eredmény csak a csővezeték hosszával szorozható meg.
négyszögletes
Ez eltér a fent leírt forgatókönyvtől, csak abban az esetben, ha keresztmetszetet kívánunk elérni, a cső oldalának méretét nem önmagában, hanem a második oldal méretével kell megszorozni. A képlet tehát S = (A - n) x (B - n), ahol S = a kívánt érték, A és B a cső oldalai, n pedig a fal vastagsága.
Például 150 x 180 méretű és 4 mm vastag falú termék. S = (150-4) h (180-4) = 25696 mm2. Ha az eredményt négyzetméterre szeretné konvertálni, azt 000,000 szorozza meg.
felületi

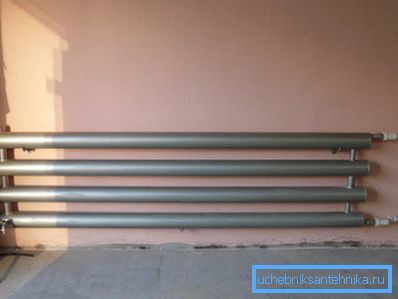

Fűtőregiszter előállítása esetében fontos, hogy ne csak a térfogatát, hanem a hőátadó felületet is becsüljük. A számlázás költsége alacsony, vagy fordítva, a fűtőelem túlzott hatékonysága.
A felszíni területet a csővezeték hosszának a körvonala - a kör keresztmetszetével és a négyzet vagy téglalap alakú kerület kerületével - adja.
A kerülete - amint ez jól ismert - az átmérője és a pi. A négyzet és a téglalap kerülete az oldaluk összege.
Adjunk néhány példát.
- A 10 méter hosszú DN 100 kerek csővezeték felületének területe 3,14 x 0,114 (külső átmérő méterben a fenti táblázat szerint) x 10 = 3,5796 m2.
- 100 mm méretű és 10 méteres négyzet alakú cső esetében az eredmény 0,1 x 4 x 10 = 4 m2.
- 80x120 méretű téglalap alakú és 10 méter hosszúságú terület esetén a terület kiszámítása (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.
következtetés
Reméljük, hogy a fenti számítási módszerek hasznosak lesznek az olvasó számára. Lényegében a rendelkezésére bocsátott anyag nem haladja meg az iskolai geometria tanfolyamának kereteit (lásd még a cikket: Mi a legjobb cső a fűtéshez: a 4 leggyakoribb lehetőség elemzése).
A szokásos módon további tematikus információkat talál a videóban ebben a cikkben. Sok szerencsét!
