A csőben és a fűtési rendszer egészében lévő víz mennyisége:

A csővezetéken alapuló különböző rendszerek tervezésénél felmerül a kérdés, hogyan lehet kiszámítani a csőben lévő víz mennyiségét. Például számítsa ki az önálló fűtési rendszer tervezéséhez szükséges hozzávetőleges víztartalmat.

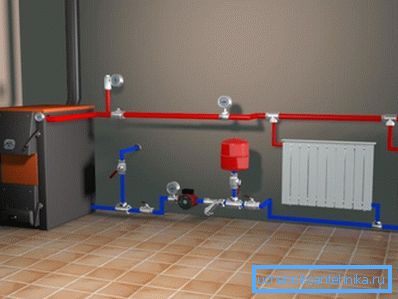

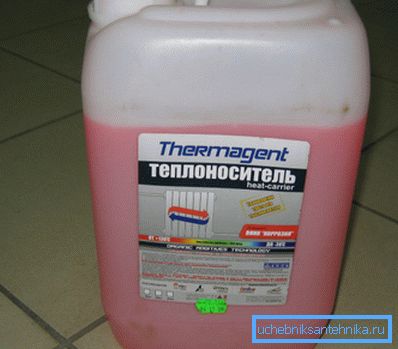

Amikor az önálló fűtés egy vidéki házban majdnem kész, meg kell kezdenie a számításokat annak érdekében, hogy a csövek átmérőjének és a megfelelő akkumulátortípusnak a kiválasztásához szükséges pontos adatok legyenek. Ismét lehetetlen, hogy a csőben lévő folyadék térfogatának helyes kiszámítása nélkül megtörténjen, ha fagyásgátlót kell hozzáadni a hűtőközeghez, vagy teljesen fel kell töltenie a rendszert fagyálló folyadékkal.

A víz megfelelő számlálásának szükségessége a fűtési rendszerben

A kérdés az, hogy vajon a vízmérő mennyisége a cső mérőjében olyan fontos-e, ha folyadékot öntünk a rendszerbe, amíg a nyakra fel nem töltődik?

Kiderül, hogy pontos számítások szükségesek. Ezenkívül bizonyos esetekben a térfogatot nem csak csövekben kell számolni, hanem fűtőtesteken is. Például egy fűtési rendszer tervezésénél pontos információra van szükség a hűtőfolyadék mennyiségéről annak érdekében, hogy a megfelelő teljesítményparaméterekkel rendelkező kazánt válasszon.

A helyes számítások másik oka a szivattyúberendezés használata. Ebben az esetben ismerni kell a szállított közeg mennyiségét oly sok köbméter sebességgel egy bizonyos időegység alatt.

A megfelelő vízmennyiség ismeretében különféle csövekben nemcsak a megfelelő csőméreteket, hanem a szükséges szivattyúkapacitást is választhatja.

A hűtőközeg tartalmának számítása a csőben

Annak ellenére, hogy a csőben lévő vízmennyiség számológépét használhatja, jobb, ha ilyen számításokat végez (olvassa el a cikket Polipropilén csövek átmérője: mindent, amit kezdőknek kell tudni).

Az a tény, hogy az automatizált költségbecslést átlagolt algoritmusok segítségével végezzük, míg ha Ön számít magának, figyelembe veheti a csővezeték konfigurációs jellemzőit és más olyan árnyalatokat, amelyeket az online számológép nem tud figyelembe venni.

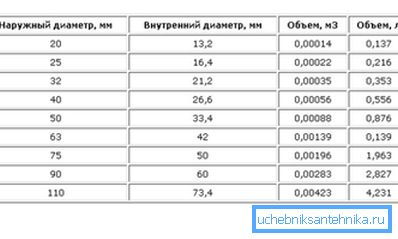

• Mielőtt kiszámolná a csőben lévő víz mennyiségét, meg kell értenie, hogy a vízvezeték belső helyisége henger hosszúságú.
• Tudván, hogy ki kell számolnunk, hogy mennyire tágas a henger, a fizika tanórákból ismert képletet alkalmazzuk: V =? * R * * H, ahol:

V a henger térfogata;

? - 3,14 (pi-szám);

R a sugár;

H - magasság.

• Egy másik képlet hasznos lesz, ha ismeri a palack aljának területét: V = S * H, ahol S az alapterület és H a magasság.

Fontos: A csővezeték hosszabb henger formájában történő megjelenítéséhez meg kell értened, hogy H nem a magasság, hanem a cső hossza, amelynek kapacitását literben kell kiszámítani.

A hűtőközeg tartalom kiszámítása nemcsak a csővezetékben, hanem a rendszer egészében is

Ritkán érdemes megemlíteni a csövek belső térfogatának kiszámítását a fűtési rendszertől elkülönítve. Gyakrabban számításra van szükség, figyelembe véve a kazán és a tágulási tartály fűtőelemeit, amennyiben az az adott rendszerben biztosított.

A számításra vonatkozó utasítások ebben az esetben a következők:

• A kezdeti szakaszban mérjük a csővezeték hosszát anélkül, hogy figyelembe vesszük a hidrogén akkumulátort (elemeket). Miután a hosszra döntöttünk, úgy vesszük a kötetet a V =? * R * * H képlet szerint, ahol a "H" lesz a hossza, amit korábban mérettünk.

Természetesen a kapott szám megközelítőleg lesz, de a rendszer névleges és munkamennyiségének különbsége kompenzálható, ha hűtőfolyadékkal tölti meg.

• A következő szakaszban mérlegeljük, hogy mennyire tágas a fűtőtest.

Nem titok, hogy különböző méretű elemeket lehet használni egy építési területen, amit a helyiségek különböző paraméterei magyaráznak. Ezért a számítás nem a radiátoron, hanem az egyes szakaszokon történik.

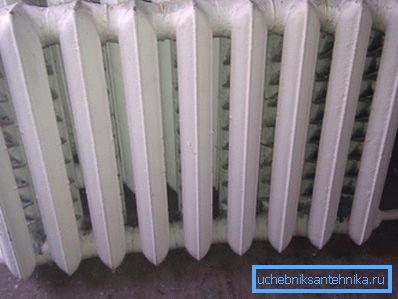

Ez a módszer releváns az öntöttvas és alumínium radiátorokhoz, amelyek rendszerint szakaszokra vannak osztva. Rendszerint az egyes szakaszok kitöltéséhez legalább 1,5 és legfeljebb 2 literre van szükség.

Ha a bimetál vagy acél elemeket saját kezével kívánja felszerelni, akkor megnézzük a csomagolási paramétereket vagy a terméken.

• Az egyéb berendezések kapacitása, beleértve a fűtőkazánt és a növényi tartályt, az ügyféllel nyomtatott útlevéladatokkal vagy megnevezésekkel összhangban történik.

Ha a tágulási tartályhoz nincs mellékelt dokumentáció, töltse ezt a tartályt vízzel, majd az egész tartalmat lemerítse egy mérőedénybe, és így határozza meg a hangerőt.

Fontos: A fűtőberendezésben lévő hűtőfolyadék mennyiségének kiszámításakor figyelembe kell vennie a csővezetékek anyagát. Például az acéltermékek falai vékonyabbak, mint a polipropilén analógok falainak látszólag azonos átmérője.

Zárt fűtési rendszerek tervezési jellemzői

Rögtön megjegyezzük, hogy a számítások elvégzéséhez szükséges utasítások csak a zárt típusú fűtőberendezések vonatkozásában relevánsak. Végül is, zárt rendszerekben a hűtőfolyadék mennyiségét a konzisztencia jellemzi.

Annak érdekében, hogy megértsük, hogyan viselkedik víz a zárt rendszerekben, és miért volt szükség a korábban javasolt számításokra, fontolja meg az autonóm fűtés legáltalánosabb módosításainak eszközét.

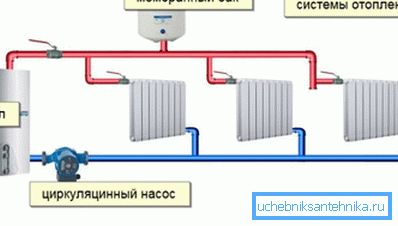

Az autonóm fűtési rendszer akkor tekinthető zártnak, ha a hűtőközeg mennyisége változatlan marad, és keringető szivattyú hajtja. A fűtés ilyen jellegű módosítása, mint általában, teljesen hermetikus, és a hűtőközeg nem érintkezik a környezetével. A keverőben a víznyomás a hőtágulás hatására változik, de kompenzálja a külön megvásárolható tágulási tartály.

A legmodernebb gázfűtő kazánok azonban beépített tágulási tartállyal vannak ellátva, ami nagymértékben leegyszerűsíti a rendszer egészének kialakítását és összeszerelését. Ebben az esetben a tartály térfogatának külön-külön történő számlálása nem értelmezhető, mivel a hűtőfolyadék kívánt mennyiségét jelzi a fűtőkazán útlevél dokumentációjában.

következtetés

Most már tudjuk, hogyan kell helyesen kiszámolni a hűtőfolyadék mennyiségét a fűtési rendszerben, és ezáltal a rendszer működési költsége elfogadható. Minden olyan kérdésre van szükség, amely tisztázásra szorul (lásd még a cikket A cső átmérőjének kiszámítása a fűtés számára fontos lépés a fűtési rendszer kialakításában).

Ebben az esetben nézze meg a videót ebben a cikkben.
