A csövekből készült keret: a különböző kialakítások és a

A profilcső kerete szolgálhat a különböző szerkezetek és kis építészeti formák alapjául. Ennek az anyagnak a sokoldalúsága olyan, hogy szinte mindenhol használatos, és egyszerű szabályok betartásával a legtapasztaltabb mester is jó eredményeket érhet el.

Az alábbiakban leírjuk, hogy mit kell figyelnünk a keretszerkezetek tervezésénél, és néhány példát is fel kell tennünk, amelyeket önszerelésben használhatunk.

Az összekötő részek alapjai

Mielőtt elkezdenénk fémvázakat építeni egy profilcsőből, el kell döntenünk, hogyan fogjuk össze az alkatrészeket együtt.

És itt nagyjából két lehetőség van:

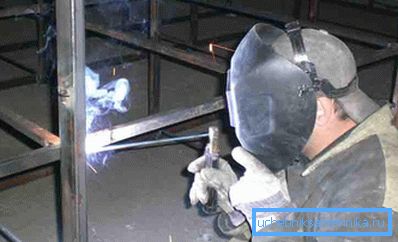

• Hegesztett kötés.
• Mechanikus csatlakozás zárójelekkel és csavarokkal.

Mindegyik technológiának vannak előnyei és hátrányai, amelyeket egyetlen táblázatba illesztettünk:

Elvileg mindkét módszer használható a munkában. És mégis érdemes megjegyezni, hogy az idő nagy részében ez a hegesztés, amelyet leggyakrabban egy saját kezű keret létrehozására használnak, mivel a csavaros csatlakozáshoz nagyon pontos alkatrész illesztés szükséges. Az ilyen felszerelést rendszerint a gyárban végzik el. Példaként említhetjük az üvegház vagy pavilon önszerelését szolgáló részegységeket.

A tőkeépítésben

Vidéki ház vagy pajta

A vastag profilú csövek jelentős biztonsági résszel rendelkeznek, amely lehetővé teszi számukra, hogy jelentős teherbírású szerkezetek kialakításához használják őket. Ha ilyen részletekkel rendelkezel, összeállíthatsz egy kis házat vagy egy fészer alapját (itt megtudhatja, hogyan takarja el a csöveket a fürdőszobában).

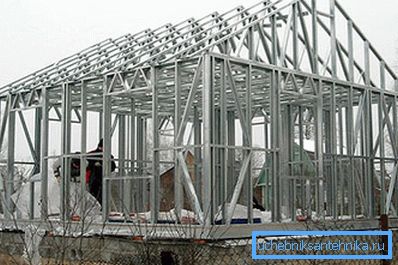

A ház keretét egy profilcsőből saját kezűleg építik a rendszer szerint:

• Először is kitöltjük a csík alapot, mert még egy meglehetősen könnyű konstrukció megbízható alapot igényel.
• Az alapra vastag (50x50-es és újabb) alakú csöveket helyezünk, amelyeket horgonyokkal rögzítünk.
• Az alsó pántot 60 cm-es lépcsőkkel összeragasztjuk, hogy megakadályozzuk, hogy a rönkök leereszkedjenek (és akár egy 50 mm-es cső is eltorzulhat az idő múlásával), támogatjuk őket koponyás fa rudakkal vagy tégla oszlopokkal.

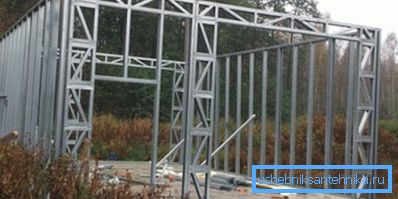

• A sarkoknál 40x40 mm-es üregekből állítunk fel állványokat. Ezeknek az állványoknak a magassága határozza meg házunk mennyezetének magasságát. A szögletes csapágyrészeket rögzíthetjük.

Tipp A kívánt merevség elérése érdekében a rack nemcsak a sarkoknál, hanem a falak sík szakaszainál, legfeljebb 100 cm-es lépcsővel helyezhető el.

• Felülről hegesztünk ugyanazokat a felső pántoló csöveket, amelyekre a tetőt szereljük fel. A szarufákhoz mind fa, mind féldrágaköveket használhat.
• Erősítjük a tervezést vékonyabb csövek vagy acél sarkok keresztirányú elemeivel. Ugyanabban a szakaszban ablakok és ajtók nyílásait képezzük.

Ez elvileg a fém végével működik. Az acélkeretet csak fel lehet húzni, és nem szabad megfeledkezni a szigetelésről - mégis a csövek nagyon jól vezetnek a hőt.

A fészerház vagy a nyári konyha alapja megközelítőleg azonos vonalak mentén épült. A főbb különbségek a falak és a tető, valamint a díszítés konfigurációjában fognak érvényesülni: ha kertészeket szeretnél az épületben tartani, kevésbé hatékonyan szigetelheted.

üvegház

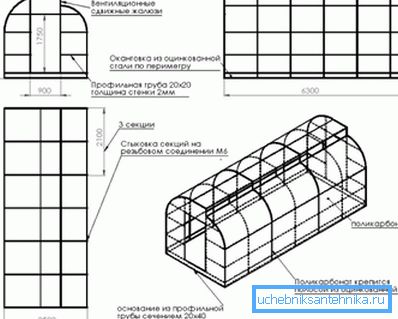

Az üvegházhoz való aljzat készítésének utasításai kissé eltérnek - természetesen a feladat megkönnyítésének irányába.

• Elsőként több ívet készítünk 30x30 mm-es üregekből, amelyek mérete megfelel az üvegházunk tervezett méreteinek. Az ívek szilárdak lehetnek (ez nem lehetséges csőhajlítógép nélkül), vagy több egyenes szegmensből álló csoportok.
• Hegesztés alkalmazásával a keret alsó részét minden ívhez hegesztjük.. Tehát nem csak a nagyobb stabilitású szerkezeteket biztosítjuk, hanem megakadályozzuk az ívelemek deformációját is.

Figyelj! A keret helyett az acélcsapokat hegeszthetjük a talajba való behatolásra.

• Az első, első ívben az ajtót rögzítjük. Itt is azonnal rögzítheti az ajtókeretet fém csuklópántokra.

Ezután kétféleképpen járhat:

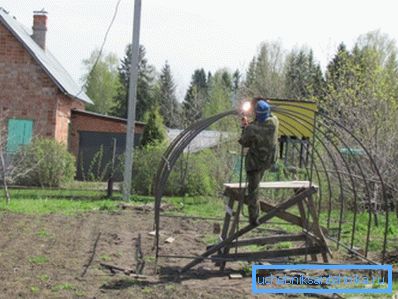

• Ha nem szétválasztható szerkezetre van szükségünk, akkor közvetlenül a helyszínen minden ívet egyetlen keretbe hegesztünk, hosszirányú szerelvényeket szerelünk.

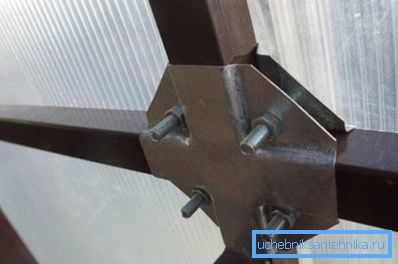

• Ha az üvegházat szétszerelik és szállítják, akkor a hegesztés helyett acéltartókat használunk, amelyeket csavarok segítségével húzunk meg.

Mint a ház esetében, csak befejezni kell: a fémkeretet polietilénnel kell lefedni vagy polikarbonát lemezekkel lehúzni.

Tipp Annak érdekében, hogy a csövek ne rozsdásodjanak meg nedves környezetben, azokat korróziógátló szerrel kell kezelni.

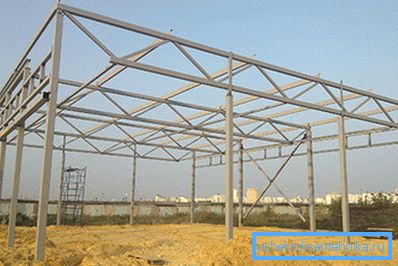

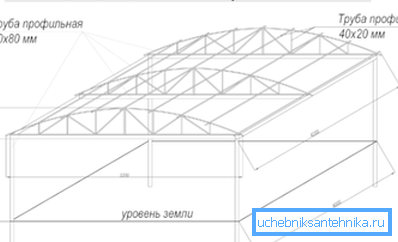

Körülbelül ugyanezen elv szerint a hangár keretét egy alakos csőből lehet összeállítani. Természetesen a feladathoz vastagabb (legalább 70x70 mm-es) ürüléket kell választania, és nem lesz képes rögtönzött eszközökkel. De maga a rendszer változatlan marad.

Kis épületek

A csővezetékek használata a tőkeszerkezetek felépítésében meglehetősen gyakori. Azonban sokkal gyakrabban használják a csőszerkezetet kis építészeti formák - hálók, gazebók, tetőteraszok stb.

A lombkorona keretét összeszereljük a profilcsövön a saját kezünkkel az alábbiak szerint:

• Először is, a felső rész vékony lapokból készül (30x30 mm és kisebb). Mindkettőt fel lehet húzni.

Figyelj! Gyakran félgömb alakú tetők is készülnek, de ebben az esetben az ív sugarának pontos számítása szükséges.

• A felső rész hegesztett vagy mechanikus módon van rögzítve a pántokhoz.
• Ezután a rackek a földre vannak szerelve. Betonozással (kb. 40-50 cm), vagy acélsarok keresztezésére szerelhetők be a talajba.

• Az utolsó szakaszban felemeljük a felső részt, és helyezzük a támasztékokra. Kombinálunk alkatrészeket, biztosítva az egész szerkezet stabilitását.
• Ha a teraszon egy lombkorlátot készítünk, akkor egyáltalán nem is támogathatjuk. Ebben az esetben a tartószerkezetek olyan falak, amelyek horgony csavarokkal mereven rögzítve vannak a falon.
• A telepítés befejezése után befejeződött. Rendszerint ilyen szerkezetek nem igényelnek hőszigetelést, ezért a nedvességvédő membránt közvetlenül a keretre helyezzük, és a tetőfedő anyagot felülről fel lehet szerelni.

Figyelj! Bizonyos esetekben az oldalsó felületek áttetsző műanyaggal is leboríthatók, vagy polírozott szövetből készült függönyökkel lehetnek felszerelve, amelyek lefüggönyözik őket: így a védősapka vagy a lombkorona alatt lévő hely védett lesz az esőcseppek behatolásától erős szélben.

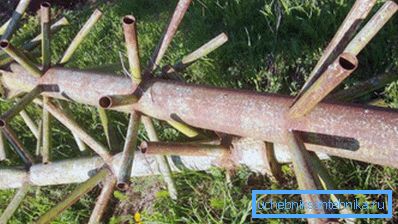

A csövekből készült karácsonyfa kerete is meglehetősen népszerű. Nagyon egyszerű telepíteni, de nem szabad megfeledkezni arról, hogy a gyártásnál jobb kerek csövet venni, mint profi csövet.

Ez a keret nagyon egyszerű lesz:

• Az egész szerkezet alapja két szög vagy kis csatorna hegesztésével készül. Fontos pontosan elhelyezni az alkatrészeket úgy, hogy a tartó sík legyen.

Figyelj! Ha a keret magassága meghaladja a 2 métert, akkor az alap részletein előre elkészítjük a rögzítéshez szükséges lyukakat a talajhoz.

• Ezután hegesztett a 75 mm-es vagy annál nagyobb átmérőjű központi cső aljához.
• Továbbá 45-50 mm-es csövekből kb. 25-30 cm hosszúságú darabokat vágunk le, hegesztéssel ezeket a lapokat a központi tengelyre helyezzük, spirálon vagy keresztben elhelyezve.

Ilyen anyagok felhasználásával olyan készüléket készíthetünk, amely elegendően nagy karácsonyfa telepítésére alkalmas. Elvileg minden karácsonyfa keretet készítenek, azzal az egyetlen különbséggel, hogy a vastagabb csöveket több mint 5-6 méteres építési magasságra kell vinni.

következtetés

A profilcső vagy a pavilon alapja keretét csak néhány óra alatt lehet készíteni. Természetesen a munka minõség nélküli várakozási sebessége csak akkor lehetséges, ha eléggé hivatásosak a hegesztési készségek terén, vagy elõkészítik a zárójelekkel való kapcsolat minden részletét (lásd még a Csövek szerelvényeit: a fõ típusokat és az alkalmazás jellemzõit).

Részletesebben ezt a technikát tanulmányozhatja a videó megtekintésével ebben a cikkben.
