A tető feletti cső átmérője és magassága a szellőzés

A garancia arra, hogy egy kellemes mikroklímát mindig megőrzik egy új házban, egy kiváló minőségű légkeringés rendszere. De ahhoz, hogy az ilyen kommunikáció hatékonyan és hatékonyan működjön, szükséges a csatorna kívánt hosszának és átmérőjének helyes kiszámítása.

A számítás elvégzéséhez ismernie kell a rendszer követelményeit, és használnia kell a számítások egyik kidolgozott módját.

A rossz szellőzés következményei

Az analfabéta-csatorna hálózat következményei a következő tényezőket foglalhatják magukban:

• Oxigénhiány a szobában;
• Magas páratartalom;
• A korom kialakulása a konyha falán;
• Ködös ablakok a szobában;
• A gomba megjelenése a falak felületén.

Annak érdekében, hogy a saját tömegű levegőtömegek kiáramló rendszerét kiépítsék, kétféle szakaszból álló termékeket lehet használni:

1. szögletes - kényszerített típusú konstrukcióba épített speciális berendezésekkel;
2. kerek - egyszerű rendszerek beszerelésére szolgálnak és a legtartósabb, zárt termékek kiváló aerodinamikai teljesítményt nyújtanak.

A fő paraméterek kiszámítása

A fő szellőzési paraméterek a befújt levegő térfogata és a csövek átmérője (lásd még a cikket Csővezetékek bekötése: beépítési technológia a maximális biztonság érdekében).

Szabályozási beáramlási volumen

A befújt levegő térfogatának meghatározása a szabályozási dokumentáció és az árfolyamindikátor követelményeinek megfelelően történik.

A térfogatot továbbá a helyiség típusától és céljától függően kell meghatározni:

1. Lakóépületek - 20 cu. m / h (átmeneti tartózkodás), 60 cu. m / h (állandó tartózkodás);
2. Melléképületek - 180 cu. m / h

A légcsatornák átmérője

A rendszer elemeinek átmérőjének meghatározása természetes beáramlással az erőforrások kényszerű áramlását szolgáló berendezések telepítése nélkül, a számítások az alábbi mutatók alapján történnek:

1. Szellőzőnyílás részei;
2. A szoba területe.

Pontosabb számadatok komplex számításokkal érhetők el.

A hossz meghatározásának jellemzői

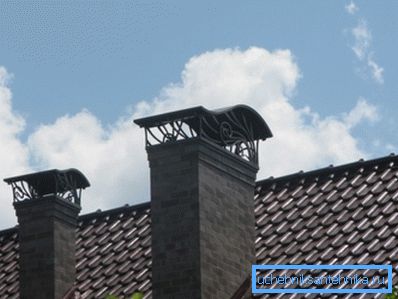

Az ilyen kommunikáció legfontosabb paramétere a tető fölötti szellőzőcső magassága. Összeszereli az egész ház szellőzőcsatornáit, és a levegő elszívó egységként szolgál a környezet számára.

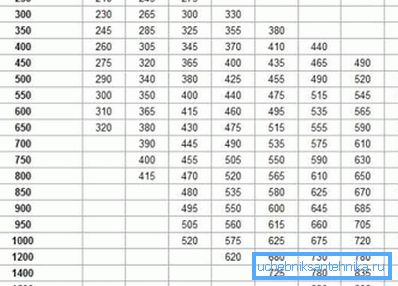

Táblázat számítások

A szellőzőcső magassága a tető fölött a SNIP szerint közvetlenül arányos az átmérőjével, és a bemutatott táblázat segítségével határozható meg.

A táblázat felhasználásával a következőket kell figyelembe venni:

• A tető fölött elhelyezkedő kémény magassága és a szellőzőnyílásnak azonosnak kell lenniük, ha egymáshoz közel helyezkednek el.. Ez azért szükséges, hogy megakadályozzuk a füst bejutását a lakásba a légcsatornákon a fűtési időszak alatt;

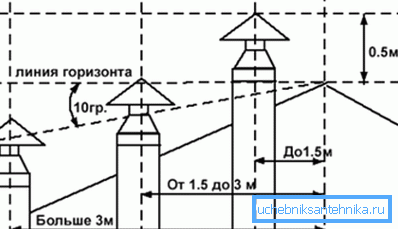

• A tető gerincét feletti cső magassága 0,5 m-rel meghaladja azt az esetet, ha az a legfeljebb 1,5 m távolságban helyezkedik el;

Figyelj! Ugyanez a szabály érvényes, ha a kimenet legfeljebb 1,5 m távolságra található a parapettől.

• A következtetés alacsonyabb lehet, mint a korcsolyázás szintje, ha 1,5-3 m távolságban helyezkedik el;

• Ha a szerelés sík mennyezeten történik, akkor a minimális magasságnak 50 cm-nek kell lennie.

Tanács. Mind a cső, mind a kimenet helyének megválasztása a tető felületére, elegendő légzárási ellenállást kell biztosítani. Az anyagnak 40-60 kg / négyzetméter terhelésnek kell ellenállnia. felület, ez a terhelés hasonló a 10 pontos viharhoz.

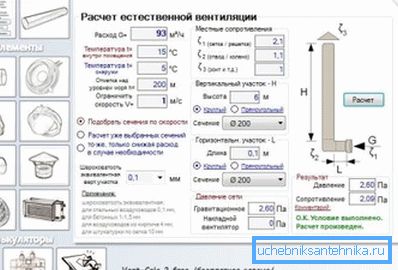

Szoftver alkalmazás

Az otthoni szellőztetés megfelelő megszervezéséhez szükséges összes számítás meglehetősen bonyolult és időigényes, így olyan speciális programokat fejlesztettek ki, amelyek kiszámítják mindent az Ön számára.

Kezdetben az utasítás a helyiség céljára alapuló optimális térfogatáram kiszámítását teszi szükségessé. Ezután a tervezett kommunikáció és a kapott adatok paramétereitől függően kiszámítják a légcsatorna paramétereit.

A szoftver az összes műveletet elvégzi, és a következő paraméterekre támaszkodik:

• Az átlagos beltéri és kültéri hőmérsékletek indexei;
• Geometriai paraméterek;
• A szerkezet belsejében levő durvaság index, amely az anyag típusától függ;
• A légtömegmozgással szembeni ellenállás.

A program eredménye pontos becslés lesz a csővezeték átmérőjén, amely a lakás levegőjét keringeti.

Tanács. A számítások során nem szabad figyelmen kívül hagyni egy ilyen paramétert, mint a helyi keringési ellenállást. Az ilyen ellenállást a rácsok, rácsok, könyökök és más eszközök jelenléte okozhatja a szellőztetés szellőzőiben.

Végezetül

A helyes számítás lehetővé teszi minden lakásban, hogy olyan légáramlási rendszert hozzon létre, amely képes fenntartani a kényelmes életkörülményeket és fenntartani a szükséges páratartalmat. Egy ilyen rendszer ára optimális lesz (lásd még a Csövek szerelvényeit: típusok és kialakítás).

A videó ebben a cikkben még nagyobb finomságokat és árnyalatokat nyit meg a tető szintje fölötti átmérő és magasság kiválasztásánál.
