Csővezetékezés: a beépítési technológia a maximális

A faházakban, valamint az épületekben, amelyek tűzveszélyes anyagának felépítésében vagy díszítésében használták, a szakemberek javasolják, hogy az elektromos vezetékeket csövekre telepítsék.

Ez a technológia azonban alkalmazható tégla- és betonépületek javításakor, mivel tanulmánya minden esetben hasznos lesz a mesterek számára.

A technika jellemzői

A csövekbe való beépítés előnyei

Amint azt a bevezetőben megjegyeztük, a csövekben lévő elektromos vezetékek lefektetése szükségessé teszi a szerkezetek védelmét a lehetséges gyújtástól.

Ez a helyzet azonban messze van az egyetlentől, mert ez a megoldás más előnyökkel jár:

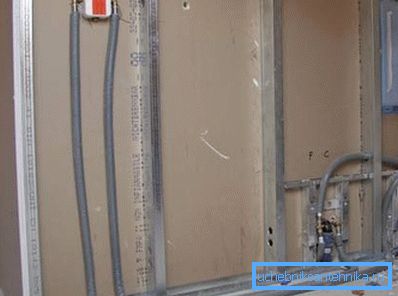

• Először is, a csőszerű burkolat (még a legegyszerűbb műanyag, nem beszélve az acélról vagy a rézről) jól védi a vezetőket a mechanikai sérülésektől.. Ez vonatkozik mindkét vezetékre, amelyek a fal és a kábel vastagságában vannak elhelyezve a padló, a mennyezet és a hamis válaszfal mögött.

Figyelj! Nagyon gyakran a kábeleket a házon kívül csövekben helyezik el, amelyek egyik okból sem távolíthatók el a talaj felszínéről.

• Másodszor, a csővezeték szigetelésének szigetelése nem tapasztalható üzemi terhelés mellett, és nincsenek kitéve agresszív külső tényezőknek, elsősorban nedvességnek.. Igen, és patkányokból, amelyek gyakran "megszervezik" a bezárásokat, ez a telepítés jól védi magát.

• Végül az üreges csőszerű csatornák használata megkönnyíti a szétszerelést és a sérült vezetékek cseréjét.. Nem kell eltávolítania a felületet és kinyitja a fal vastagságát: egyszerűen nyissa ki a legközelebbi csatlakozó dobozt.

Természetesen mindezek az előnyök csak a csövek megfelelő megválasztásának és a teljes rendszer magas színvonalú szerelésének feltételei mellett valósíthatók meg.

Anyagkiválasztás

A csőszerű csatorna belsejében elhelyezett rejtett vezetékek elhelyezésére számos anyag használható. Mindegyiknek mind az előnyei, mind a hátrányai vannak, és megpróbáltuk elemezni a legfontosabbakat az alábbi táblázatban:

Meg kell jegyezni, hogy az összes fenti információ elsősorban a hagyományos csövekre érvényes.

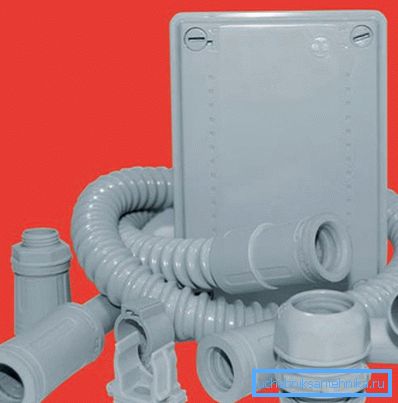

Ugyanakkor a hullámosított modelleket aktívan használják rejtett és félig rejtett tömítésekhez:

• A műanyag fajták esetében a hullámosított forma jelentősen növeli a mechanikai szilárdságot. Ennek oka a keresztmetszet geometriájának megváltozása - a hullámosított részek élei merevítőként hatnak.
• Az acél gumoforokanal előnye is van a szilárd csöveknél: a speciális alakú falak használata megkönnyíti a tervezést a mechanikai jellemzők veszélyeztetése nélkül, csökkentve a fém vastagságát.

Figyelj! Ezenkívül ezek a burkolatok egyszerűen hajlíthatók el egy minimális eszközkészlet használatával, ami nagyban leegyszerűsíti a telepítést. Igen, és az elosztás költsége csökkenni fog, mert nem kell különleges szerelvényeket vásárolnia a kanyarodáshoz.

• Az ideális megoldás a megbízhatóság, a könnyűszerkezet és a költségmegtakarítás szempontjából az acél hullámcsövek védőburkolatban. Használatuk lehetővé teszi a kábelezést a lehető legrövidebb időn belül történő felszereléséhez, míg a csatornákon belüli vezetékek megbízható védelmet kapnak mind a károsodástól, mind a nedvességtől.

 Szalagsorozat

Előkészítő munka

Tehát az összes beszerzett anyagot, folytathatja a telepítést. És itt érdemes kezdeni egy terv készítésével.

Először is, alkalmazzuk a jelöléseket a falakon, amelyeket lefektetünk.

Számos szabálynak be kell tartania:

• Először is, annál kevesebb lesz az útvonal, annál könnyebb lesz a vezetők cseréje, ha szükséges.
• Másodszor, a két vagy több csőhajlítású területeket legfeljebb 5 méterre kell tenni - ugyanezen okok miatt.
• Maximális forgásszög - 90⁰. Ha éles kanyarokat csinál, akkor szinte minden kábellel megpróbálsz húzni.

Tipp A hajlítás csak vékony falú fém és hullámosított házak. A vastag falú acél, valamint a műanyag csövek összekötése jobb, ha szerelvényeket használnak, ügyelve arra, hogy belső oldalán ne keletkezzen sorja, ami károsíthatja a szigetelést.

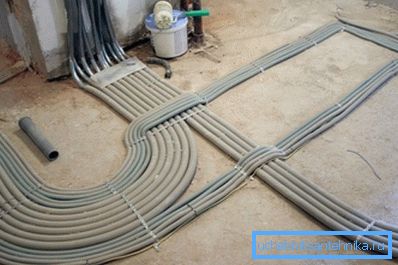

• Tehát a javítás során nem kell mindig keresni a vezetékeket, ha több lyukat fúrunk a falakon, jobb, ha minden vízszintes szakaszt azonos szinten helyezünk el. Vagy még könnyebb ezt tenni, ha azokat a padló vastagságába helyezi.
• Szükséges továbbá a kábelcsatornák elhelyezése a fűtőcsövek távolságától, különben a rézcső vezetéke és a vékony falú acél vagy rézcsövek kábelei felmelegednek.

Fal forgácsolás

Miután a fő vonalakat felrajzoltuk a felületeken, és megemlítettük a kapcsolók / foglalatok telepítési helyeit, tovább dolgozunk.

Egy faépület esetében a munkásság kicsi lesz (csak elrejti a házat a bőr alá), de a tégla- vagy betonfalakon át kell vágnia a hornyokat:

• Elsőként a csatlakozódobozok, aljzatok és kapcsolók beszerelésére szolgáló mélyedéseket készítünk. Megfelelő méretűeknek kell lenniük ahhoz, hogy ezeket a részeket a falfelületre helyezze.

Figyelj! Az utasítás nem teszi lehetővé a gipsz vagy bélés alatt lévő elosztóblokkok fedezetének elrejtését.

• Ezután egy vésővel vagy speciális falhegesztővel ellátott lyukasztóval csővezetékeket alakítunk ki a falakon.
• Az utolsó szakaszban olyan lyukakat fúrunk ki, amelyeken keresztül kommunikáció halad át egyik szobából a másikba.

Tipp Perforátorral vagy falazóval történő munkavégzés során be kell tartania a munkavédelmi és munkavédelmi szabályokat. Tehát a műanyag szemüvegek és a por elleni védőeszköz kötelező, és a zajszigetelő fejhallgató nem lesz felesleges.

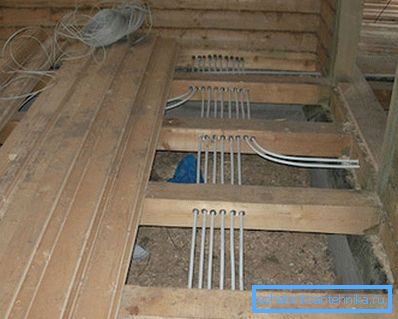

• Amikor a padló vastagsága a rönkökön történik, akkor a tartószerkezetekben hornyokat hozunk létre, amelyekben vezetékekkel ellátott csövek lesznek elhelyezve.
• Az ilyen nyílások elhelyezésének kiválasztásával biztosítjuk, hogy az elemeket ne befolyásolja túlzott nyomás, azaz a padlószint alatt legalább 10-15 mm-t helyezünk el.

Berendezés telepítése

Ezután folytassa a tápegység minden részének telepítését:

• Először telepítse a csatlakozódobozokat. Kívánatos a fém felvétele, de bizonyos esetekben elegendő és olcsóbb műanyag - ha csak a méretüket lehet elhelyezni a vezetékek összes csatlakozásán belül.
• Ugyanúgy, mi mount podrozetniki és műanyag "szemüveg" a telepítéséhez kapcsolók.

Tipp Mindezeknél az eszközöknél el kell távolítani a fedelet a speciális lyukakról a vezetékek létrehozásához.

Ezután menjen a csövek öntéséhez. Mint fentebb említettük, különböző anyagokat használhatunk, de elegendő mechanikai védelmet és hőállóságot kell biztosítani. Például acélcsöveknél a falvastagságot az ilyen követelményeknek megfelelően kell kiválasztani:

A csövek elhelyezésekor két technológia alkalmazható:

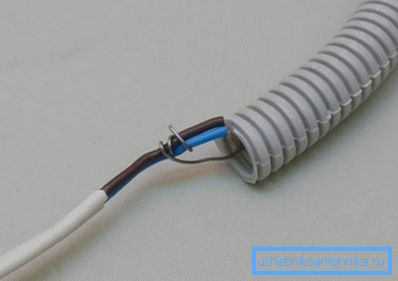

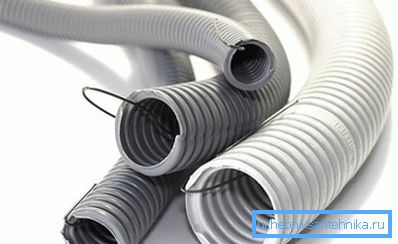

• Az első esetben az úgynevezett áthidaló be van helyezve a nagy rugalmasságú házba - műanyag zsinórba vagy vékony acélhuzalba. Ezeknek az elemeknek köszönhetően meg lehet húzni a szükséges vezetőket a csőbe.

• A második esetben a huzalt azonnal a csőbe helyezzük, így a csatlakozódobozban lévő csatlakozásnak kisebb a margója.

Mindkét technikát meglehetősen könnyű megvalósítani a saját kezükben, mert a választást nagyban meghatározza az Ön személyes preferenciái, valamint a konkrét munkakörülmények. Azonban az első módszer még mindig előnyös, különösen akkor, ha több vezetéket tervezünk különböző keresztmetszetekkel ellátni.

• A futócsövekkel vagy kábelekkel ellátott csöveket a hornyokba helyezzük, vagy a rácsok közé helyezzük.
• Az alkatrészeket rögzítjük rögzítőkkel (tégla- és betonszerkezetekre) vagy speciális fémkapcsokra (fához).
• A csövek végeit az elosztó dobozokhoz, valamint az aljához és a kapcsolók alapjaihoz rögzítjük.

Tipp Ha a huzalozás nedves helyiségbe van szerelve, akkor minden csatlakozást és csatlakozást le kell zárni a nedvesség és a rövidzárlatok elkerülése érdekében.

• Egy külön csövet helyezünk a panelhez és a mérőhöz való csatlakozáshoz.

Fektetés és kapcsolat

A munka leginkább időigényes része véget ér.

Azonban ne nyugodjon meg - a huzalokat a lehető legtisztább módon kell csatlakoztatni a házakhoz:

• A szemöldökök segítségével a kábeleket a csövekbe helyezzük, a végeket a csatlakozó dobozokhoz és a podozetniki-hoz.

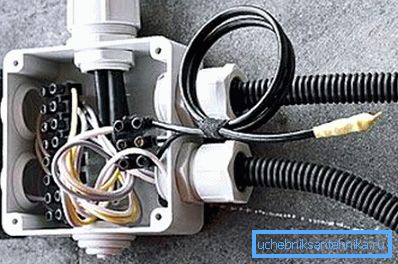

• Szükség esetén a vezetékeket csavarral vagy (ami biztonságosabb és kényelmesebb) speciális csatlakozóblokkok segítségével csatlakoztatjuk. Minden ízület gondosan szigetelt.

Figyelj! Két cső csatlakoztatása a cső belsejében szigorúan tilos. Minden kapcsolatot csak olyan területeken kell megszervezni, amelyek elérhetőek.

• A csatlakoztatott vezetékek a kapcsolók és aljzatok csatlakozóihoz vannak csatlakoztatva.
• A munka befejezése után ellenőrizzük a szigetelési ellenállást. Ez annak megállapítására szolgál, hogy a rendszer telepítése során nem sérült-e a sértetlenség.

Ha fém elemeket használtak a csatornák kialakításában, akkor az elektromos biztonság biztosítása érdekében a szigetelés meghibásodása esetén érdemes a földelő áramkört összekötni.

A munka befejezése

A munkát egy meglehetősen egyszerű rendszerrel végezzük:

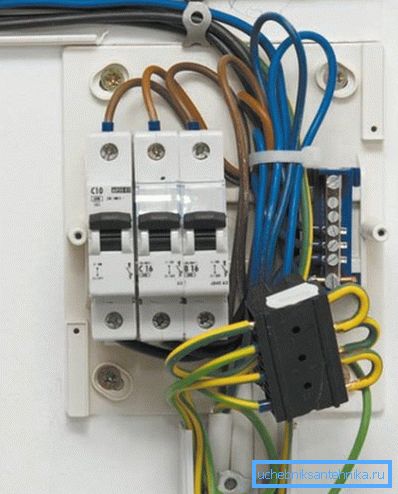

• A kábelezés a védelmi kivezetésen (RCD) keresztül csatlakozik az elosztópanelhez.
• Multiméterrel ellenőrizzük az elhelyezett kábelek paramétereit, hogy megtaláljuk a lehetséges szüneteket, rövidzárlatokat és egyéb problémákat.
• Az elektromos készülékek vizsgálati csatlakozását az aljzatokra végezzük, ellenőrizzük a kapcsolókat.

Ha minden rendben van, folytassa a befejező munkákat:

• Keret fektetett csövekkel lehúzó lapok vagy giprokom.
• A hornyokat cementhabarcsokkal vakolják, majd megszárítják, a falakat vakolják.

Figyelj! Mindkét esetben a csatlakozódobozoknak szabadon kell hozzáférniük a könyvvizsgálat és javítás céljából.

• Díszítő lemezeket helyezünk a foglalatokra és a kapcsolókra.
• Töltsük meg a padlót párnázott burkolatokkal cement-homokos habarccsal.

Lehetőség van egy ilyen rendszer használatára még a befejeződés befejezése előtt is, mivel a csövek megbízhatóan megvédik az elektromos vezetékeket a hatásoktól.

következtetés

Az acélcsövek elektromos vezetékeinek telepítése, valamint a technopolimerekből készült hullámosított házak használata a kommunikáció rendezésére lehetővé teszi számunkra a legszélesebb körű feladatok megoldását. Ezzel a technikával nem csak a vezetékek mechanikai sérülésektől, a szerkezet falától a meggyulladástól, hanem a kábelezés javításánál vagy módosításánál is jelentősen megkönnyítjük az életünket.

A cikkben szereplő videó segít megtanulni az ilyen rendszerek telepítésének alapjait, hogy a kezdők figyelmesen tanulmányozzák.
