Hogyan növelhető a fűtőcső hőteljesítménye - elméletben és

Ma az energiatakarékosság kérdése nagyon akut. Ez szinte minden felhasználóra vonatkozik. Ezért a magánépítésű fűtési rendszerek saját, buzgó tulajdonosokkal való megtervezése után azonnal gondolkodnak a fűtési rendszerről és hatékonyságáról.

Sokkal nehezebb azok számára, akik kihasználják a korábban létrehozott fűtési rendszereket, mivel arra kérik magukat, hogy növeljék a hőátvitel részesedését a késztermékben.

A hőátvitel növelésének módjai

Kezdjük el a cikket közvetlenül azzal, hogyan növelhető a csővezeték hőtermelése az országházban (olvassa el még a cikket: Flaring Copper Pipes: fontolja meg a rendelkezésre álló eszközöket és módszereket).

Jelenleg többféleképpen lehet megnövelni a már létrehozott és felhasznált hőteljesítményt, de nem felelnek meg elvárásainak a fűtési rendszer:

• Konvektorok szerelése. Ez a fémlemezzel megrakott csőszerkezet kézzel vagy gyárilag készült.
• A fő csővezeték színe fekete vagy más sötét színben. Ez a módszer egész egyszerűsége miatt igen hatékony. Ezenkívül a színséma szervesen illeszkedik a modern belsőépítészetbe, szemben a közelmúltban, amikor szükséges intézkedésnek számított.

FIGYELEM! A festék csak egy további módszer, amely ritka esetekben releváns, mivel a hatékonyság túl alacsony ahhoz, hogy "megcsodálhassa" a fekete csíkot.

• Telepítés a regiszterek fűtési rendszerébe. A nyilvántartás számos nagy átmérőjű csőből áll, amelyek hegesztett végekkel vannak összekötve. Ezek a kialakítások közé tartozik a fűtött törülköző sínek több tekercses tekercs formájában.

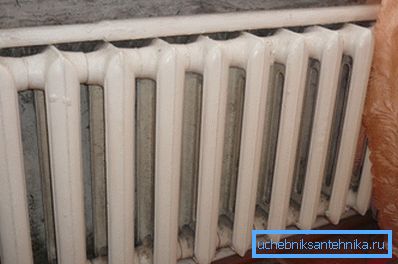

• A radiátorok átrendezése szakaszok hozzáadásával. Ez a lehetőség a legdrágább, de a hatékonyság szempontjából magasabb, mint a többi.

Ajánlott! Ne felejtsük el, hogy további szigetelőanyagok telepítése lehetővé teszi a hőátadás növelését, csökkentve a keletkező hőveszteséget. Ez azonban csak akkor lehetséges, ha egy lakóépületet építenek az alapítványtól, vagy a homlokzat bontásakor.

Új építés

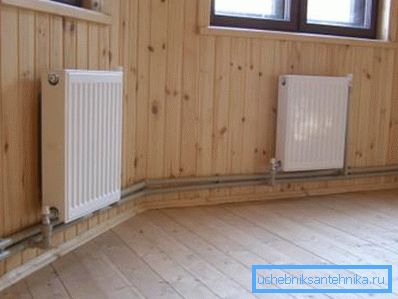

Az új épület fűtési rendszerének kialakítását az energiatakarékosság elvének megfelelően kell elvégezni. A projekt alapja a hőátadás kiszámítása, más szóval a csövek felületéről felszabaduló hőmennyiség és a fűtési rendszer egyéb elemei a környezetre.

Ez a számítás szükséges:

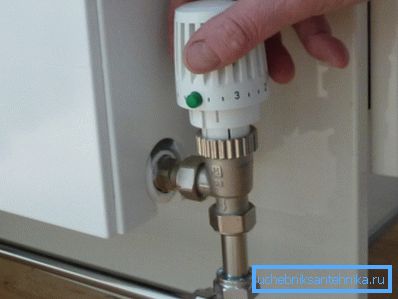

• Határozza meg a fűtési rendszer optimális paramétereit, hogy egy bizonyos hőmérsékletet hozzon létre otthonában.
• Határozatok a hőszigetelési intézkedésekről, figyelembe véve a hőveszteséget a szerkezet alapszerkezetein keresztül.

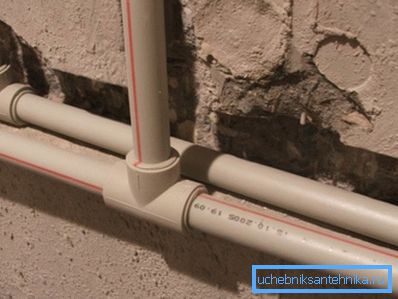

Korábban a fűtési csövek főleg acéltermékekből készültek, de ma már praktikusabb és megbízhatóbb anyagokat használnak. Például a polipropilén termékeknek számos jelentős előnye van: alacsony súly és alacsony rugalmasság, ami növeli az erőt.

A hőátadás kiszámítása

Az építési munkák megkezdése előtt meg kell tennie a szükséges számításokat a fűtési csövek előnyeinek maximalizálása érdekében. Ha nem tudja, mely képleteket kell használni, és hogyan kell helyesen kiszámolni, akkor a következő utasítások segítenek ezzel.

A cső hőátadó felületének független számítása a következő képlet szerint történik: Q = K x F x? T, ahol:

• Q - a szükséges hőátadás, Kcal / h.
• K - a csővezeték hőátadási tényezője, Kcal / (m2 x h x ⁰C).
• F - fűtött felület, m2.
• ?t a hőnyomás, ⁰S.

A termikus vezetőképességi együtthatót (K) komplex képletekkel számoljuk ki, így technikai forrásokból készenléti értéket használunk - 8-12,5 kcal / (m2 x h x ⁰C) acélcsövekhez.

A cső felületét a geometriai képletből számítjuk ki, amely mindenkinek ismeretes az iskolai tantervből, hogy megállapítsa az F = P x d x l henger oldalfelületét, ahol:

• P = 3.14 a matematikai állandó.
• d - átmérő méterben megadva.
• l a cső hossza, szintén m-ben számolva.

A hőnyomás kiszámításához egy képlet van: T = 0,5 x (t_n + t_{körülbelül}) - t_a, ahol:

• t_n - beömlő hűtőfolyadék hőmérséklete.
• t_{körülbelül} - a hőhordozó hőmérséklete a kijáraton.
• t_a - szobahőmérséklet.

Az acélcső elméleti hőátadását a hűtőfolyadék hőmérsékletének szokásos beállítási értékei a be- és kilépési helyeken, valamint az SNiP-ek szerinti helyiségben számolják, amelyek:

  Az Ön információiért! A szükséges mutatók pontosabb és egyszerűbb kiszámításához speciális dokumentumokat használnak, például egy 1 m-es acélcső hőátadó tábláját. Kérjük, vegye figyelembe, hogy csak acéltermékekhez alkalmas.

• t_n = 80 fok
• t_{körülbelül} = 70 fok
• t_a = 20 fok

Az egyszerű számítások (0,5x (80 + 70) -20) eredményeként a hőnyomás értékét T = 55 fok értékre állítjuk be.

Számítási példa

A 25 mm átmérőjű és egy méter hosszúságú acélcső fűtési rendszerében a leginkább futó hőátadás elméleti számítását végezze el.

Figyelem! Annak érdekében, hogy a számítás során ne keverjük össze a mértékegységeket, egy mérőórát használunk.

• Először kiszámítjuk csővezetékünk F = 3,14 x 0,025 x 1 = 0,0785 m2 területét.

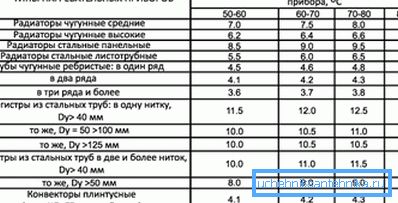

• Ezután megnézzük a 25 mm átmérőjű acélcsövek hőátbocsátási tényezőinek táblázatait. Ez (legfeljebb 40 mm átmérőjű csövekhez, egy sorban, 55 fokos elméleti hőfejjel állítva) K = 11,5.
• Alkalmazzuk az alapképletet és kapjuk meg a hőátadási értéket Q = 11.5х0.0785х55 = 49.65 Kcal / h.

Első pillantásra a számítás meglehetősen egyszerű, de elméletileg.

Valódi fűtési rendszer projektjének létrehozása érdekében gondos számításokra van szükség, figyelembe véve a rendszer összes elemének paramétereit, beleértve:

• Fűtőberendezések.
• Szerelvények és szelepek.
• Bypass vonalak.
• Az autóút felmelegedett szakaszai stb.

Tipp Egy nagy ház komplex fűtési rendszerének kialakítása érdekében jobb, ha professzionális hőmérnökké válik. Szolgáltatásaink ára sokkal kisebb, mint a számítások hibáiból eredő esetleges veszteségek költsége.

Az acélcső paramétereinek kiszámításával analóg módon számításba veszi a rézcső vagy bármely más hőátadását, ezért ebben a cikkben számos hasznos és informatív rajzot helyeztünk el.

A fém-műanyag cső kiváló hőátadása és egyéb előnyök teszik ezt a legkedvezőbb választási lehetőséget a korszerű fűtési rendszerek, ideértve az alternatív megoldásokat is. Ezért, ha csak egy vidéki ház építésére vállalkozik, akkor választania kell ezt a modern anyagot.

következtetés

Amint látja, valójában nincs semmi bonyolult a helyes számításban és a tárgyalásos rendszerek rendszerének hatékonyságában. A legfontosabb megjegyezni, hogy egyes esetekben a fűtőcsövek magas hőteljesítménye nagy éves költségeket eredményezhet, ezért nem szabad részt vennie ebben a folyamatban sem (lásd még a Need for a Additional Pipeline című cikket: Hogyan kell telepíteni egy csövet).

Ebben a cikkben bemutatott videóban további információkat talál a témáról.
