Hogyan történik a szennyvíz kiszámítása: technikai pontok

A szennyvízelvezetés kiszámítása lehetővé teszi a háztartási szennyvíz gyakori elzáródását, a rendszer javítását, a szennyvíz túlcsordulását és más kellemetlen helyzeteket. A rendszer legegyszerűbb módja a SNiP normáinak megfelelő kiszámításához, hogy ne bonyolult matematikai képleteket lehessen bonyolítani.

Ebben a cikkben részletesen megvizsgáljuk, hogy a szennyvízszámításokat számos paraméterre hogyan végzik.

A csatorna számítások típusai

A "csatornahálózat-számítás" kifejezés általában a következőket tartalmazza:

• A szennyvíz lejtésének kiszámítása a szeptikus tartályba, a szennyvízcsatornába vagy a központi csatornába;
• A szennyvízelemek távolsága jelentős objektumokra (a külső rendszerre utal);
• Hidraulikus számítás;
• Az anyagok mennyiségének meghatározása.

Ezután tekintse át alaposabban ezeket a pontokat.

Dőlésszög

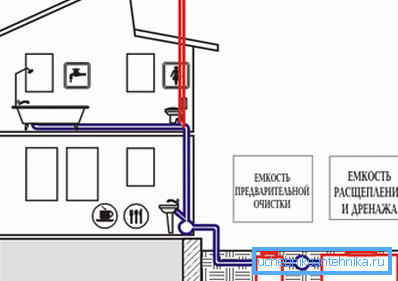

Belső rendszerek

A csővezeték szöge a másodpercenként körülbelül 70 cm átfolyási sebesség biztosításához szükséges. Ez az úgynevezett öntisztító sebesség, amelynél kevésbé valószínű, hogy a rendszer eldugul.

Számos módszer létezik a csatorna minimális lejtési szögének meghatározására. Azonban nincs értelme új számítások elvégzésére, mivel az eredmények ismertek előre.

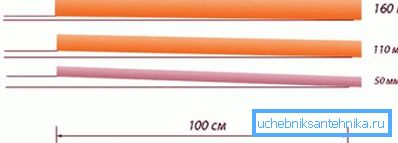

A legfontosabb dolog, amit tudnia kell, hogy a szög függ a csövek átmérőjétől:

• Ha a cső átmérője 40-50 mm, akkor a lejtésnek legalább 3 cm-nek kell lennie méterenként.
• Ha az átmérő 85-100 mm, akkor a meredekségnek legalább 2 cm / méternek kell lennie.

Meg kell mondani, hogy sok hazai mester biztos abban, hogy minél nagyobb a lejtés, annál jobb a szennyvízrendszer. Ez a vélemény azonban nem igaz.

A maximális meredekség legfeljebb 15 cm lehet méterenként. Az a tény, hogy a csővezetéken áthaladó csatornák heterogének. Nagy meredekség esetén a szuszpenzió folyadék és szilárd anyagok szétválik, ami szilárd anyagot eredményez a csővezeték falain.

Kivételt jelentenek a legfeljebb egy és fél méter hosszú területek, amelyek közvetlenül a vízvezeték szerelvényekkel szomszédosak. A dőlésszög korlátlan lehet.

Kültéri rendszerek

Külső csatornarendszer telepítésekor az alábbi követelményeknek kell megfelelnie:

• A 150 mm belső átmérőjű csövek esetében a lejtésnek legalább 0,8 cm-es méterenként kell lennie;
• A 200 mm átmérőjű csövekhez - 0,7 cm-nél kevesebb méterenként.

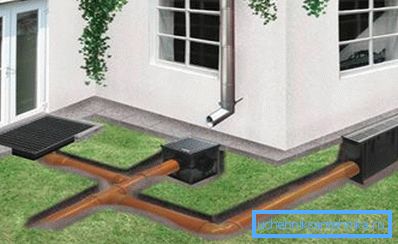

Vihar csatorna

Meg kell mondani, hogy a viharcsatornák kiszámítása gyakran megköveteli a hajlásszög meghatározását nemcsak a csővezetékhez, hanem a vízelvezető árkokhoz is. Minimális lejtésük az árok burkolatának átmérőjétől és típusától függ, de nem kevesebb, mint 3%, de leggyakrabban az 5-7% -os lejtésű árkok vannak. Ami a csővezetéket illeti, a minimális lejtésnek meg kell egyeznie a fent említett külső csatornákkal.

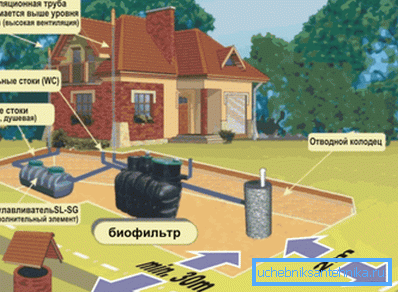

Távolság a jelentős tárgyakig

A külső szennyvízelvezetés távolságának meghatározása annak figyelembevételével történik, hogy a rendszer még baleset esetén sem sértheti a környezetet. Ezért a SES és az SNiP által létrehozott szabványok szerint a lényeges tárgyak minimális távolságának a következőnek kell lennie:

E szabályoknak való megfelelést az egészségügyi és epidemiológiai állomás és a helyi hatóságok alkalmazottai felügyelik. A kudarc miatt büntetést szab ki a szennyvíz kötelező átszállításával.

Figyelj! A szeptikus tartály mélysége nincs szabályozva, ezért a csövön kell összpontosítania, amely a testhez egy bizonyos torzítás mellett közeledik. Ami a fagyás mélységét illeti, nem számít, mivel a szerkezet belsejében a pozitív hőmérséklet mindig a szerves anyagok bomlása következtében marad.

hidraulikus

A csatornahálózat hidraulikus számítása a következő ismeretlenek meghatározását igényli:

• A csővezeték átmérője;
• A rendszer teljességének mértéke (h / d).

Meg kell jegyezni, hogy a meredekség meghatározása a hidraulikai számításokra is vonatkozik, azonban a fent említett ismert értékek általában használatosak.

A teltség mértéke

A ház háztartási szennyvízhálózata egy magánházban vagy egy lakásban hiányos csőtölteléket biztosít. Lényegében ez egy bizonyos rendszerkapacitás-tartalék, amely szükséges a rendszer szellőztetésének biztosításához, mindenféle nagy tárgyak kihagyásához stb.

A csővezeték átmérőjétől függően az alábbi optimális kitöltési értékek jönnek létre:

Csőátmérők

A szükséges csőátmérő matematikai számításainak elvégzéséhez nincs értelme, mivel általánosan elfogadott optimális értékek vannak:

Figyelj! A csatornahálózat telepítésekor, ha lehetséges, a csővezetéknek a lehető legegyenletesebbnek kell lennie. Minden szintkülönbséget el kell kerülni. Az áramlási sebességnek állandónak kell lennie, ami biztosítja a rendszer legjobb működési tulajdonságait.

Így a csatornahálózat hidraulikus számításának táblái lehetővé teszik még a tapasztalatlan mesterek számára, hogy megfelelően hajtsák végre projektjüket, amely szerint a csővezeték telepítése.

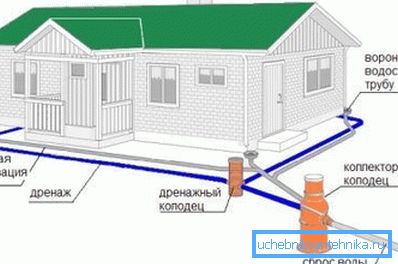

Vihar rendszer

A csapadékvíz-rendszer hidraulikus számításával némileg bonyolultabb a helyzet, mivel ebben az esetben a képletet kell használnunk - V = q20xSxD, ahol:

• V - a legmagasabb vízfogyasztás a vízelvezetés során.
• S a felszíni terület.
• q20 - a csapadék legnagyobb intenzitása. Ez a mutató megtalálható az SNiP referenciakönyvben (a helytől függően).
• D az alapanyag nedvesség-abszorpciójának együtthatója.

A nedvesség felszívódási együtthatója a következő táblázatban található:

Most vegye figyelembe a viharcsatorna számításának egyik példáját. Tegyük fel, hogy egy 1500 m2-es telken van, amelyből 300 m2 virágágyakkal és gyepekkel borított. Ennek megfelelõen a pázsit felszívja a csapadékot, ezért meg kell határozni, hogy mennyi víz kerül 1200 m2-re.

Például a csapadék legnagyobb intenzitása 25 liter / négyzetméter óránként.

Ebben az esetben a számítás az alábbiak szerint történik:

• Egy 1200 négyzetméter / órás telken maximum 30 000 l vagy 30 m3 eső esik. Ez az a vízmennyiség, amelyet el kell távolítani.

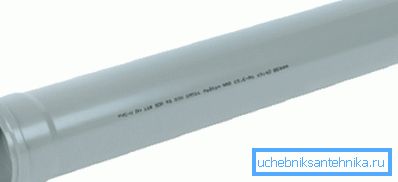

• Most meg kell határozni a cső átmérőjét, amely megbirkózik ezzel a csapadékmennyiséggel.. A 110 mm átmérőjű, 1 cm / méteres lejtővel lefektetett cső 6,19 liter / másodpercet képes szállítani, ami óránként 2220 liter. A mi esetünkben ez túl kicsi, ezért a legjobb megoldás 160 mm átmérőjű cső.
• A fenti táblázatból következik, hogy egy ilyen cső legalább 0,8 cm / méteres lejtéssel lehet lefektetni.

Pontosabb számításhoz a bejövő víz mennyiségét megnövelheti a nedvesség elnyelés együtthatójával, de a teherbírásnak csak kis tartalma van, ezt nem teheti meg. A számítások elvégzése után folytassa a rendszer telepítését.

Számláló anyagok

A szennyvíz technikai szempontjainak kiszámítása után megtudhatja, hogy hány cső és egyéb anyag szükséges telepítéséhez. Azt is elmondja, milyen a projekt ára.

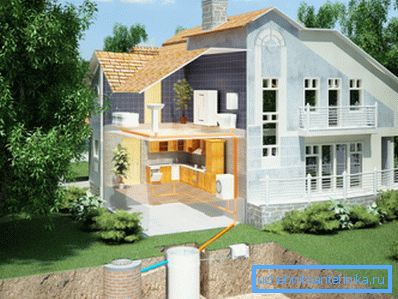

Nagyon egyszerű elvégezni egy ilyen számítást - szükség van egy ház vagy parcella tervrajzára egy léptékben, majd rá kell vennie rá a szennyvízrendszer összes elemét. Ezt követően nem lesz nehéz kiszámítani a csővezeték teljes hosszát. Itt talán az egész utasítás a szennyvíz kiszámításánál.

következtetés

Számítsa ki a háztartási szennyvizet minden otthoni mester ereje alatt. Ehhez használja a fenti táblázatok és technikai referenciák adatait. Ezeknek a számításoknak az eredménye a csatorna rendszer megbízható és tartós működése lesz. A cikkből származó videóból további információkat kaphat ehhez a témához.
