Mi legyen a csatorna lejtése?

A szennyvíz rendes elhelyezésének biztosítása érdekében a csatornahálózat meredeksége 1 m-enként a SNiP 2.04.01-85 * szerint 2 cm, de ezek a szabványok 100 mm átmérőjű tömítésre vonatkoznak. Ezenkívül az összes szilárd hulladék eltávolításának optimalizálása és az eltömődések előfordulásának maximalizálása érdekében bizonyos sorrendet kell követni a felfelé és a függőleges síkra történő átfordulások és átmenetek esetében.

Ezt az alábbiakban tárgyaljuk, vagyis megvizsgáljuk a külső és belső szennyvízrendszerek magánházban és / vagy lakásban való elhelyezési szabályait, és megmutatjuk a videó ebben a cikkben.

Szennyvíz csőfektetés

A belső elrendezés árnyalatai

Megjegyzés. Az apartmanban és a magánházban az utasítás a belső vezetékekhez 50 mm és 100 mm átmérőjű műanyag csövek használatát javasolja. Egy nagyobb szelvényt csak a WC-hez használnak, míg az összes többi szaniter létesítményhez 50 mm-es csövek szükségesek. Ezenkívül 32 mm-es átmérőt használnak mosógépekhez és mosogatógépekhez.

• Egy többszintes épület lakásában a szennyvízelvezető rendszer minimális helyet foglal el, azonban a belső szennyvíz rendszer lejtőjének meg kell felelnie az egészségügyi előírásoknak és szabályoknak., amit az SNiP 2.04.01-85 * jelzett, és az ilyen számokat a vázlatos képen az aláírással rendelkező Optimális előítélet jelenik meg.
• A lakásokban a WC általában közvetlenül kapcsolódik a pólóhoz., amely a felszállón található, de néha (különösen az első emeleteken) szükség van egy visszacsapó szelep felszerelésére. Ilyen esetekben a 100 mm-es csövet vízszintesen kell elforgatni a szelep behelyezéséhez, ezért ne felejtsük el a 20 mm-es lejtést, bár a zárószerkezet szigorúan vízszintes helyzetben van.
• 50 mm-es csöveknél a meredekség lineárisan 3 cm, de rövid szakaszokban növelhető, mivel ebben az esetben a szilárd hulladék nem jelent. A lakásban a lejtő nélküli egyetlen csatornarendszer egy 32 milliméteres szennyvízcsatorna egy mosó- és / vagy mosógép számára - ott van a kényszerített víz, ezért a sík mértéke nem döntő.
• Egy magánházban a csatornázási útvonalak több mint 4 méter lehetnek, ezért azokat az esetleges zavarok kiküszöbölése érdekében felül kell vizsgálni.. Emellett el kell kerülni a 90-es fordulatot? - ebből a célból a legjobb, ha két sarokelemet használunk, 45? Forgatni 90? Ez csak a vízszintes síkba való áthelyezés esetén optimális. Forgatható szerelvények 90-hez? a lakásban 50 és 32 mm-es csövek szempontjából relevánsak - rövid távolságok vannak, ezért az elzáródás lehetősége minimális.

Külső huzalozás

Most menjünk át az elrendezésre az udvaron, ahol a külső szennyvízrendszer maximális lejtése pontosan ugyanolyan, mint a helyiségben, és közvetlenül a csövek átmérőjétől függ. Magántulajdonban általában 100 mm és 150 mm keresztmetszetet alkalmaznak, ami azt jelenti, hogy az optimális lejtés 2,0 cm és 0,8 cm, a maximális 2,5 cm és 1,3 cm között van. Nem szabad megfeledkeznünk arról, hogy az anyag ára itt semmi értelme.

Megjegyzés. A kommunikáció minőségének minősége attól függ, hogy milyen lejtőn kell a szennyvízrendszer. Az a tény, hogy ha a meredekség alacsonyabb a normálnál, akkor a gravitáció alatt álló víz gyenge nyomása nem lesz képes a szilárd hulladék (széklet) lemosására, és ha a sebesség túl magas, akkor a víznek nincs ideje rá. Kiderült, hogy mindkét esetben a cső belső falain egy torta alakul ki, és a kerekek eltömődnek.

Ami a köröket illeti, 32 szerelvényt is használnak? és 45?, hanem 90-es? használjon két 45 ° -os szögkapcsolatot. Csakúgy, mint a szobában, a szerelvény 90-es? csak vízszintes síkon történő mozgatáskor releváns.

Az árok mélysége ebben az esetben két tényezőtől függ: ez a talaj fagyásának maximális pontja a régióban, valamint a háztól a szeptikus tartályig (pocsolya) való távolság.

Például, ha a fagyáspont 70 cm mélységben van, az épület 100 mm-es csövön való kilépése után az árok 90 cm-rel (10 cm átmérővel és 10 cm-rel a kritikus szinttől távolabb) lesz. De a lejtő nélküli szennyvíz nem lehet akkor, ha a szeptikus tartálytól való távolság 20 m, majd a szeptikus tartály, ez a mélység 70 + 20 * 2 = 110 cm.

Ezenkívül az árok alján egy homokpárna kell legyen - ez lehetővé teszi, hogy egy bizonyos szinten helyezkedjen el és egyenletesen elosztja a csőterületet a talajon. Ennek következtében az árok durva mélysége (homok nélküli párna nélkül) legalább 5-10 cm-re kell, hogy legyen.

Külvárosi területek kialakításakor az SNiP szerinti viharos szennyvízrendszer lejtése a csövek átmérőjétől is függ, és megfelel a szövegben meghatározott normáknak és szabályoknak. Itt is szükség van a tömítés mélységének megfigyelésére, és mivel az esőzések általában az otthoni szaniterekhez kapcsolódnak, kötelező a visszavezető csatorna visszacsapó szelep felszerelése.

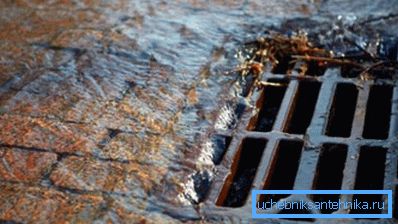

Ha a vihar csatorna formájában történik, akkor a lejtésnek lineáris méterenként legalább 5-10 mm-nek kell lennie, de ez akkor van, ha fent van egy védőrács, mint a fenti képen. Ha nincs védelem, és törmelék (levelek) juthatnak a csúszdába, akkor a lejtést 2 cm-re kell növelni.

következtetés

Figyelembe véve a szennyvíz maximális és minimális lejtését a beépítés során, a fürdőszobából jó víz kiáramlása érhető el, ami megakadályozza a kellemetlen szagok előfordulását. Emellett ne csökkentse a cső átmérőjét a lefolyás mentén - ez blokkoláshoz vezet.
