Profilcsőrácsok: olyan hatékony rendszerek, amelyek pontos

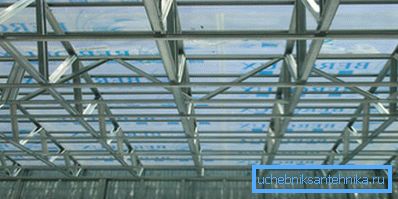

Nagy kiterjedésű építési, helyiségek, létesítmények, a tető kell egy nagyon megbízható és tartós építési. A legjobb megoldás az, hogy ebben az esetben csőcsőből készült szarufák használhatók. Szilárd, tartós, gazdaságos design lesz, amely bármilyen hosszúságra kiterjedhet. A profilszerkezet csőhálózatának kiszámítása a legfontosabb feltétele a megfelelő szerelésnek.

Tervezési jellemzők

Az ebbe a kategóriába tartozó csöveket gördítéssel állítják elő, majd a fémeket különleges gépek segítségével feldolgozzák.

A profil típusa a szakasz típusa szerint a következőre oszlik:

• ovális;
• téglalap alakú;
• téren.

Kezdetben a profiltermékek kerekek. Hidegen vagy hidegen hengerelt acélon történő kezelés esetén a csövek megszerzik a szükséges alakot.

A fémprofilok különböző méretűek. Keresztmetszeteik minimálisan 15-15 mm, maximum 45 - 5 cm falvastagság - 1,12 mm, átlagos hosszuk 6,12 m.

Az acélrács fő elemei:

• övek, amelyek szerepet játszanak a kontúrban;
• rack,
• fogszabályozó;
• alap (támasztó) zárójel.
• kötőelemek: kendő, hegesztés, szegecselés, csavarok stb.

Típusú gazdaságok

Az utasítások szerint a profilozott csövekből összeszerelt rácsok kétféleképpen vannak felosztva.

1. Ezek közül az első olyan rendszerek, amelyekben minden részük ugyanazon a síkon kapcsolódik.

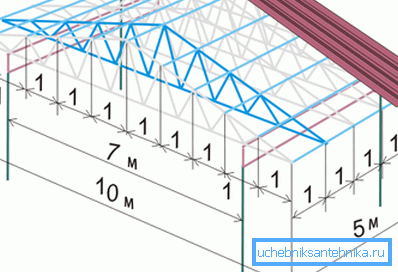

2. A második típusú épületekben a rácsot felfüggesztették, és magában foglalja az alsó és a felső öveket.

Az egyik vagy másik típusú rácsos rendszer kiválasztása a következőktől függ:

• terhelést jelent a terméken;
• billentő szerkezetek;
• átfedési pontok;
• span hossza

Dőlésszög

A dőlésszög alapján a következő tipikus rácsok találhatók.

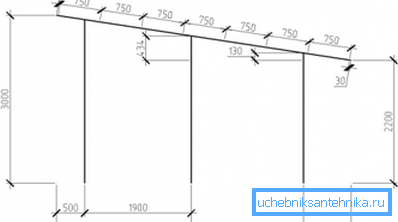

1. 22/30 ° -os lejtésszögű szerkezet. A legjobb megoldás egy kis átfedés létrehozásakor. Ebben az esetben a háromszög alakú konfiguráció a legjobb. Magasságának meghatározásához a span hosszát 5-tel kell osztani. Az ilyen analóg fő előnye egy kis tömeg.

Figyelj! Ha az átmérő hossza több mint 14 m, jobb, ha a tetővel felfelé / lefelé helyezett melltartókkal szemben előnyben részesítjük a rácsot. A panel tetejére egy 1.5 / 2.5 m hosszú panel van felszerelve, hasonló rácsos rendszer két övvel rendelkezik, páros számú panelrel.

Ha egy alakos csőből készült rácsos szerkezetek gyártása, amelyek hossza meghaladja a 20 m-t, végrehajtják azokat, alvázszerkezetekkel szerelik fel. Húzza össze a tartó oszlopokat.

1. Ha a tető 15/22 ° -os lejtésű, akkor a rácsos magasságot úgy határozzák meg, hogy a szálhosszat 7. Az ilyen rendszerek hossza nem haladhatja meg a 20 mt. Ha növelni kívánja a szerkezet magasságát, az alsó öv megszakad.
2. Ha a tető lejtése, kevesebb, mint 15 °, szerelt trapéz termék. Magasságát úgy határozza meg, hogy a szóköz hosszát a 7/9 számmal osztja el. Pontos értéke a lejtés sajátos értékétől függ.

Építési forma

A profilos csövek rácsos rendszerének kialakítása szerint a következő típusok vannak felosztva:

• egyetlen pályán, amelynek ára a legalacsonyabb;
• pecséttervek;
• egyenes gazdaságok;
• íves szerkezetek.

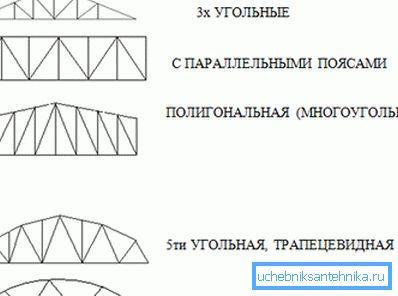

Az öv kontúrja

A párhuzamos övvel rendelkező gazdaságok ilyen előnyökkel rendelkeznek:

• a könnyű telepítés, mivel a legtöbb elem azonos;
• a hossza a cső öv és obreshetki ugyanaz;
• az ízületek száma minimális;
• a tervezés szabványos (egységes);
• használható puha tetőfedéshez.

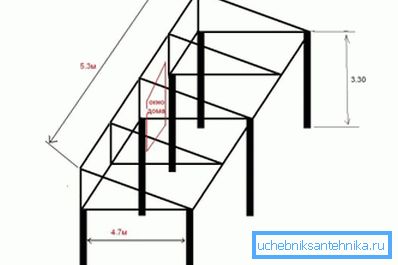

A saját kezű csövekből készült egyszárnyú rácsot az alábbi előnyökkel érheti el:

• kemény és tartós csomók;
• a szerkezet közepén túl hosszú elemek hiánya;
• az építési költségek.

A sokszögű struktúráknak saját tulajdonságaik vannak:

• nagy tömegű épületekhez használják;
• a rácsos csövek építése során gazdaságosan használják;
• az ilyen típusú gazdaság hátrányai - a telepítés bonyolultsága és összetettsége.

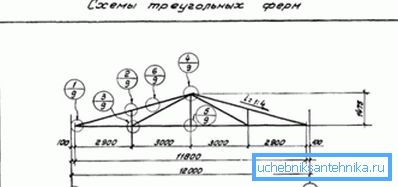

A háromszög alakú szerkezetek könnyen telepíthetők. Ezeket a meredek lejtésű tetőket használják. A mínuszok közül meg lehet jegyezni a gyártási támogató egységek összetettségét és az anyagok magas költségeit.

A kasza gazdaságok a következő fajtákra oszthatók.

1. Háromszögletű rács. Ezt rendszerint párhuzamos oldalaknál használják, ritkábban a háromszög vagy trapéz alakú analógokban.
2. Az átlós átvágás fáradságos és költséges, az anyagok magas költsége miatt.
3. Az eredeti formák rácsai fel vannak szerelve, figyelembe véve a gazdaságok jellemzőit és méretét.

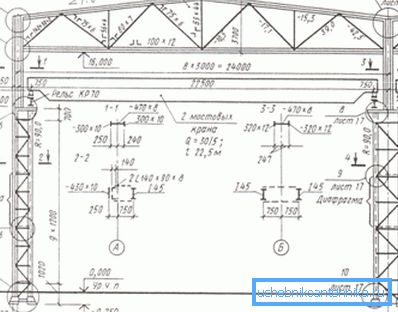

A gazdaság számítása

1. Mielőtt kiszámítja a profilcső üzemét, határozza meg a sémát. Adja meg benne, hogy a szerkezet hossza függ a tető lejtésének szögétől.
2. A séma elkészítéséhez válassza ki az övek kontúrját. Ezek a gazdaság céljától, a tetőfedés típusától és a lejtő szögétől függenek.
3. Ezután határozza meg a szerkezet dimenzióit. Hosszúságának kiválasztása esetén fontolja meg a tető jövőbeli szögét. A magasság függ a padló típusától, a gazdaság és tömegének szállítási lehetőségétől.
4. Ha a szerkezet hossza nagyobb, mint 36 m, akkor számítsa ki az építési felvonót.
5. Döntse el a panelek méreteit. Tegye ezt a terhelést, amely hatással lesz a termékre. Rácsos háromszög alakú kialakításakor a dőlésszögnek 45 ° -nak kell lennie.
6. A végső lépés a csomópontok közötti távolság meghatározása. Következő a szerkezet rajza.

Néhány tipp

A tervezés eredményei függenek a tető dőlésszögétől.

1. Ha 6/15 ° -os, trapéz alakú rácsot kell kiválasztani. Magassága 1: 7 vagy 1: 9 arányban kell, hogy legyen az átmérő hosszáig. Ha a projekt szerint a mennyezet magasságának (tetőtér, tetőtér) nagyobbnak kell lennie, sokszögű szerkezetek épülnek.
2. A 6/10 ° -os lejtésszögű, egyenes ferdeségű szerkezeteknél jobb az aszimmetrikus alakjuk.
3. Ha a tető lejtése 15/22 °, akkor a rácson levő magasságnak 1: 7 arányban kell lennie az átmérő hosszáig. Ha meg kell növelni a mennyezet magasságát, egy törött alsó öv van felszerelve.
4. Ha a tető lejtése 22/30 °, háromszög alakú rácsosak vannak kialakítva. A magasságuk nem haladhatja meg az átmeneti hosszúság egyötödét. (Lásd még az Arbor cikket egy profilcsőről: funkciók.)

Figyelj! A szerkezet megtervezéséhez és a profilból a rácsos hegesztés előtt olvassuk el a II / 23/81 számú SNiP-et, a kód a fémszerkezetekre vonatkozó szabályokat írja le. A 2.01.07 / 85 SNiP-t szintén tanulmányozni kell, a dokumentum a terhelések és a hatások témáját öleli fel.

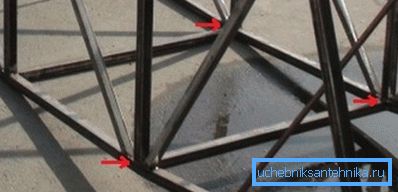

Gyártás konstrukciók

1. Alkatrészek összeszereléséhez vagy rögzítéséhez használjon párosított szöget vagy tapadást.
2. Az övek tetejének felszerelésekor vegyen be 2 T-sarkot, amelyeknek különböző hosszúságú oldalai vannak. Rögzítse őket egymás között kisebb lécekkel.
3. Az övek alsó részének összekötéséhez olyan szögeket kell alkalmazni, amelyeknek ugyanaz az oldala.
4. A hosszú és térfogatos rács gyártásánál rögzítőként használjon felső lemezeket. A terhelés egyenletes eloszlatásához használjon két csatorna rudat.

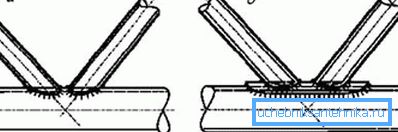

1. Bracing diagonálisan 45 ° -os szögben, állványok - 90 ° -ban. Összeszereléséhez használja a kereszt alakú vagy T alakú sarkokat ugyanazon az oldalon. Rögzítse őket lemezekkel.
2. A holisztikus hegesztett rácsok beszerelésére márkákat használnak.
3. Az építés megkönnyítése érdekében minimális lejtés mellett használjon további rácsokat.
4. Hosszú szerkezet kialakításakor csak páros számú panelt kell elhelyezni.
5. A két gazdaság közötti különbség nem lehet nagyobb, mint 1,75 m.

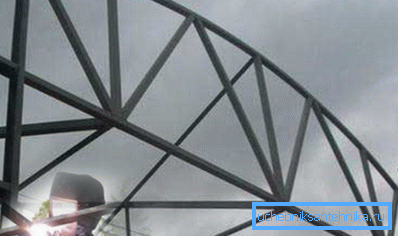

1. Ha a szerelvények összeszerelése a rögzítéssel végződik, akkor kezdődik a rácsos szerkezet hegesztése egy alakos csőből. Ezt automatikusan vagy manuálisan teheti meg. A hegesztés végén az összes varratot megtisztítják. (Lásd még a Butt-Weld Pipe cikket: Jellemzők.)
2. A végső szakaszban a terméket korróziógátló anyaggal, majd festékkel bevonják.

következtetés

A profilozott csövekből összeállított rendszerek optimális alapot nyújtanak a nagy és hosszú tárgyak tetőfedéséhez. Ezek összetettek és gondos mérésekre van szükség a telepítés előtt. Ebben a cikkben szereplő videó további információkat tartalmaz a hangzott témáról.
