Profilcsövek tartománya: paramétereket választunk a

Vázszerkezetek, kis méretű építészeti formák és egyéb szerkezetek kialakítása során nagyon fontos, hogy a mester alaposan megvizsgálja a termékcsaládot egy profilcsőnél. Ezeknek az információknak köszönhetően pontosan kiválaszthatja azokat az elemeket, amelyek a méreteikben a legjobban illeszkednek a feladathoz.

Az alábbiakban megmondjuk, hogy mit kell keresni acélprofil vásárlásakor, és példákat kell adni a leggyakrabban használt fajokra.

Gyártási technológia

Zökkenőmentes technika

Mielőtt tanulmányozta a GOST szerinti profilozott cső-választékot, amely nagyjából referenciadokumentum, érdemes megvizsgálni a piacon elérhető anyag fajtáit. És ha a gyártási technológiára összpontosít, csak két osztályba kell besorolni: zökkenőmentes és hegesztett csöveket.

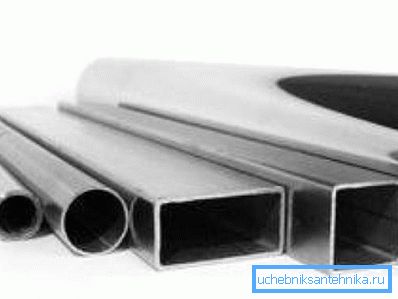

A varrat nélküli technológiával gyártott termékeket monolitikus falszerkezettel különböztetjük meg, amely ugyanolyan fémvastagságnál sokkal nagyobb szilárdságot biztosít a csőnek. Ebben az esetben természetesen az anyag ára kissé magasabb lesz.

Maga a gyártási folyamat nagymértékben meghatározza mind a megengedhető méreteket, mind a működési tulajdonságokat:

• Üres, négyzet vagy téglalap alakú acél rúdaként használják. Rendszerint a magas ötvözetű és rozsdamentes acélokat profilt hengerelt termékek előállítására használják.
• A sávot kemencében melegítjük fel a fém-átkristályosítás szintje fölé, majd egy belső lyukat készítünk benne. Ennek a lyuknak a kialakításához egy átszúrógépet vagy egy hidraulikus prést használnak.
• Ezután a vastag falú hüvely belép a görgős malomba, ahol a görgők segítségével a falak vékonyodnak és a belső keresztmetszet a névleges értékre csökken. A gördülő eljárás során a rész felmelegedhet (forró deformáció) vagy fokozatosan lehűlhet (hideg deformáció).

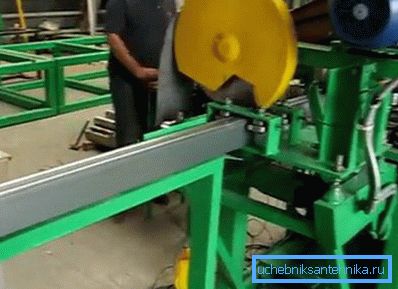

• A fröccsöntés befejeztével a befejeződést befejeztük: megkötés, kioltás és korróziógátló bevonat stb. Alkalmazása. Ezután a csöveket a mérőegység szerint külön darabokra vágják.

A minőségellenőrzés szintén kötelező lépés: ellenőrizni kell a főbb paraméterek (keresztmetszet, falvastagság, stb.) Megfelelőségét. Ebben az esetben a profilcső alapvető tartománya a GOST 30245 2003 szerint, valamint a megengedett tűréshatárok listája alapdokumentumként szolgál.

Hegesztett technika

A hegesztett technológia szerint a cső másképpen van kialakítva:

• Az acéllemez először csíkokra vágódik. A GOST 30245-2003 általánosan alkalmazható, magasan ötvözött és nagyszéntartalmú anyagokat ajánl, amelyek vastagsága megfelel a fal falvastagságának.

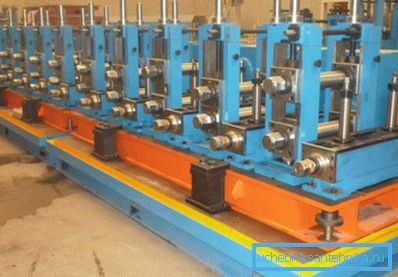

• Ezután a csíkok érkeznek az összecsukható részbe, amelyen meghatározott méretű doboz alakul ki egy speciális eszközön.
• Ezután a doboz széleit hegesztették, hogy zárt profilot kapjanak. A hegesztést 0,5 mm-nél nem nagyobb kiemelkedésnek vetik alá.

• A következő lépéseket ugyanúgy végzik el, mint a varrat nélküli cső gyártása esetén: a termékeket feldolgozzák, darabokra vágják és minőségellenőrzésen mennek keresztül.

Figyelj! A fenti utasítások tipikusak. Bizonyos esetekben például nagy méretű profil előállítása vagy speciális anyagok felhasználása esetén további műveleteket lehet bevezetni a folyamatba.

Fő méretek

Tipikus választék

A profilcső egyik előnye, amely az építőanyag iránti kereslet legmagasabb szintjét magyarázza, a termékek széles választéka. A meglehetősen egyszerű gyártási technológia lehetővé teszi a legkülönfélébb szakaszok részeit, ami megkönnyíti a szerkezetek elemeinek kiválasztását.

A fő paraméterek a következők:

• Szelvény vagy méret - a termék oldalainak hossza.
• Falvastagság
• Egyméteres tömlő súlya - tömege.

Figyelj! A fal súlya és vastagsága egyenesen arányos: a termék egyenlő hosszúsága és ugyanazon keresztmetszete miatt, ennek a paraméternek köszönhetően a tömeg többször is eltérhet.

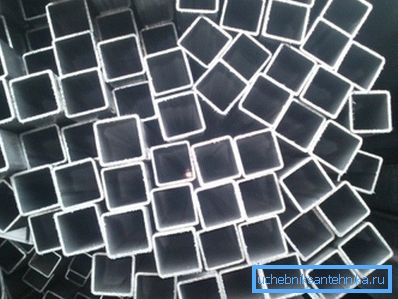

Hosszúság esetén a leggyakoribb méretek 6 és 9,5 m között vannak. Nagy mennyiségű termék megrendelésénél azonban a pontos méretű üres darabokat állíthatjuk elő - ezért nem kell időt és erőfeszítést megtennünk a méret beállításával saját kezűleg.

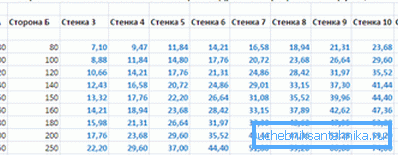

Az alábbiakban egy táblázat található a különböző szakaszok alakú csövek választékáról, az adatok felhasználásával, amelyekből nem csak a megfelelő anyagot találja meg, hanem megközelítőleg a szerkezet tömegét is kiszámolja:

Figyelj! A táblázat csak a leggyakrabban használt termékek jellemzőit mutatja. Más szabványméretek használata esetén a GOST által megadott számokat kell vezérelni.

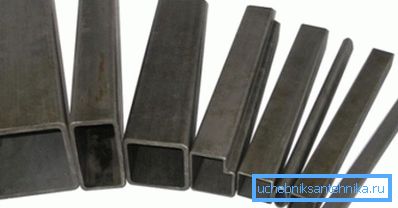

Különböző méretű csövek használata

Ha a profilcsövek használatáról beszélünk a fém alapú vázszerkezetek gyártásánál és gyártásánál, akkor meg kell jegyezni, hogy a feladatok széles köre nagyon széles.

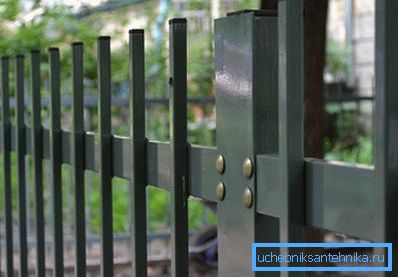

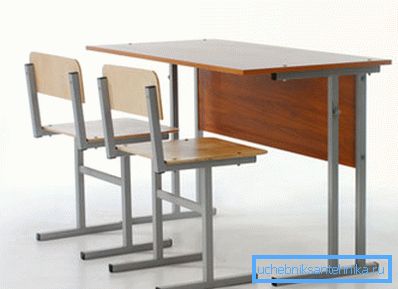

• A kisméretű termékeket, például a 15x15, 20x15 vagy 20x20 mm-es csöveket leggyakrabban bútorgyártáshoz használják (mindannyian emlékszünk az iskolai székekre) vagy a kerítésekhez. Az alkatrészek viszonylag kicsi mérete, elég nagy szilárdsággal kombinálva lehetővé teszi olyan szerkezetek létrehozását, amelyek elég könnyűek és ellenállnak a terheléseknek.

Figyelj! Egy másik előny a profil kis szélessége: az ilyen elemek alkalmazása sövények, korlátok és más hasonló struktúrák összeszerelésében lehetővé teszi a fényáram csökkenésének minimalizálását.

• A leggyakoribb csövek középső részből állnak: négyzet 30x30, 40x40 és 60x60 mm, valamint téglalap alakú - 20x30, 20x40 mm, stb.. Ezek megvásárolhatók könnyű vázszerkezetek (üvegházak, napellenzők, gazebosok) megépítéséhez, könnyű terhelésű csapágyelemek (kerítésoszlopok, támaszok, könnyű oszlopok) megépítéséhez. Gyakran hasonló elemeket is használnak belső alapként a téglaoszlopok számára.
• A "lapos" fajtákat (20x40-től 30x80 mm-ig) gyakran használják a gépiparban. Az ilyen csöveket a tömeg és a mechanikai szilárdság optimális aránya jellemzi.

• A tõkeépületek felépítésében minden alkatrész mûködési paraméterei tekintetében megnövekedett követelmények, mivel a 60x60 mm-es és annál nagyobb szerkezeti elemek tartószerkezetét tartják. Természetesen meglehetősen nagy tömeg jellemzi őket, és sokat költenek, de mindenesetre az erõsítés erõsíti az ilyen beruházásokat.

Amint látja, a hengerelt termékek széles köre rendkívül sokoldalú - nehéz olyan építési feladatot találni, amely nem alkalmas ilyen termékek előállítására.

következtetés

Miután megvizsgáltuk az összes rendelkezésre álló méretet, és tudtuk az 1 m-es profilcső-skálának a súlyát, pontosan megkapjuk az elkészítendő konstrukció tervezési szakaszában szükséges információkat (olvassuk el a cikket Rozsdamentes acélcsövek - az erő és a szépség harmóniája).

Ezért kell olvasnia a GOST-ot a munka megkezdése előtt, és további információért nézze meg a videót ebben a cikkben.
