100 mm-es gömbcsap: eszköz, osztályozás, összehasonlítás
Hogyan működik a DU100 gömbcsap? Milyen termékeket kaphat az eladó? Van valami a termék felszereléséhez? Hogyan néz ki az alternatívák hátterével szemben - csavaros szelepek és kapuszelepek? Kitaláljuk.
Első ismerős
tervezés
A fő szerkezeti elem egy gömb alakú pillangószelep, amely átmenőcsatornával rendelkezik. Rendszerint az átmérője megegyezik a csővezeték átmérőjével. A csavar hornyába behelyezett rúd a testen keresztül vezet, és egy kényelmes fogantyúval vagy sebességváltóval van ellátva. A tömítést a gömb alatti polimer ülések és gyűrű alakú tömítés végzik.
Milyen anyagokat lehet használni a gömbcsapok gyártásához?
elem | anyagok |
ház | Sárgaréz, szénacél |
redőny | Sárgaréz króm vagy nikkelezett, rozsdamentes acél |
Tömítők | Teflon, PTFE, gumigyűrűk (szár tömítés) |
fogantyú | PVC bevonatú vagy zománcozott acél |
Hasznos: a munkafeltételektől függően a fogantyú különböző színjelölésekkel is rendelkezhet. Hidegvízhez, forró vízhez és fűtéshez tervezve, a 100 mm-es gömbcsap piros színű; korlátozott hőállóságú termékek - kék. A sárga azt jelzi, hogy a szelep gáz.
faj
A daruk több szempont szerint sorolhatók be.
A test típusát

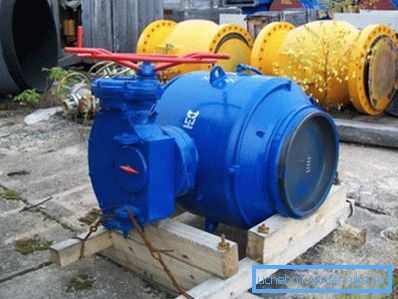

Teljesen hegeszthető és leválasztható.
- Az első esetben, mint bónusz, a tulajdonos nagyobb ellenállást kap a ház hidraulikus nyomására.: az átmérő növekedésével a falainak húzóereje a keresztmetszet arányában növekszik. Az ár a termék szinte nulla karbantarthatóságát jelenti: legfeljebb a kopott kötőanyagot lehet cserélni a szár körül.
- A második esetben, ha szükséges, cserélje ki az összes kopott szerkezeti elemet. - nyerget, raktárt, sőt maga a csavaros golyó is.
Rendszerint a nagy átmérőjű testrészeket csapok kötik össze.
Pipeline kapcsolat
Három teljesen hagyományos módon lehet megvalósítani:
- Szálak. A nagy átmérőjű tengelykapcsoló azonban nem túl népszerű, mert a fonalat nehéz lezárni és meghúzni.
- Hegesztéssel A hegesztési fúvókák hosszúsága és a szeleptest jelentős tömege nem teszi lehetővé a polimer tömítések veszélyes túlhevítését a hegesztés során.
- Karimák. Ezek biztosítják a daru gyors összeszerelését és szétszerelését.
A DN 100 karimás gömbcsap viszont két alkategóriába tartozik. Általánosságban elmondható, hogy a DN 100 karimás gömbcsap szerelési mérete pontosan megegyezik a 30s33nzh acél szelep rögzítési méreteivel, amely lehetővé teszi a hegesztés nélküli cserét a csöveken.
Azonban az új csővezetékek beszerelésekor rövidebb, úgynevezett karimás szelepeket használnak.
Zár tömítés
Kis csőátmérőkkel a gömb tömítését a test összeszerelésekor az ülések egyszerű megnyomásával biztosíthatjuk.
A nagyobb kapu méreteknél azonban még több megoldást alkalmaznak.
- A gömb a kis résszel rendelkező ülések között van elhelyezve. A munkadarab nyomása a kívánt nyereggel szemben nyomódik.
- A nyereg rugózott csésze rugóból készül, amely a fluoroplasztikus vagy teflonos kopás bizonyos mértékű kopását is biztosítja.
felszerelés

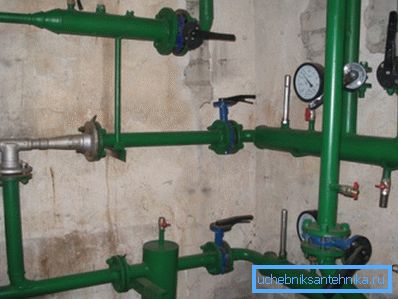

Minden munkahelyen elvégezhető. Az egyetlen korlátozás a fogantyú kényelmes elhelyezkedése vagy a sebességváltó vezérlése. A vízáramlás iránya irreleváns, amit egyértelműen jelez a nyíl hiánya a testen.
Összehasonlítás az alternatívákkal

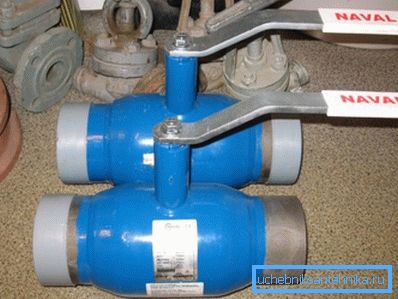

Hogyan néz ki a DU100 gömbcsap-szelep egy azonos méretű karimás csavarmenet és kapu szelep hátterén? Milyen típusú szelepeket kell választanom?
Számos módon hasonlítsuk össze őket.
Hidraulikus ellenállás
- A teljes gömbcsap szinte nincs ellenállása a patak mozgásának: nincs benne fordulat és átmérőjű átmenetek.
- A szelep ebben a tekintetben valamivel alacsonyabb a gömbcsapon. Felemelték az arcokat és az ékeket részben a patak. Ezenkívül a turbulens áramlást okozó tükrök közötti átmérő átmenetek is jelen vannak.
- Csavaros szelep - világos kívülálló. A test feltekercselő fordulata és a viszonylag kis lyuk a nyeregben nyomáscsökkenést okoz a zárószelep ezen eleme után.
telepítés
- Amint már említettük, a gömbcsap telepítési kézikönyve nem enged szabaddá. Minden helyzetben és a vízáramlás bármely irányában képes dolgozni.
- A szelep nem kívánatos arra, hogy csak a kormánykereket rögzítse. Ez rendkívül kellemetlen lesz a töltődobozban.
- Ezenkívül a szelepet úgy kell felszerelni, hogy a munkaeszköz a szelep alulról nyomjon. Ellenkező esetben, egy bizonyos idő elteltével a szelep elkerülhetetlen.
By the way: a szelepet egy ellenárammal való szakítással egy hidraulikus sokk kíséri - a nagynyomású elülső csővezetéken áthaladva. A következmények közé tartoznak a szerelvények és a szálak leválasztása, a rugalmas csatlakozások könnyei, az elektromos hegesztett csövek és a szakadt radiátordugók szakadásai.
szolgáltatás
- A golyóscsap esetén a szelepzáró csavaranyáját néhány száz nyitó-záró ciklus után meghúzza.

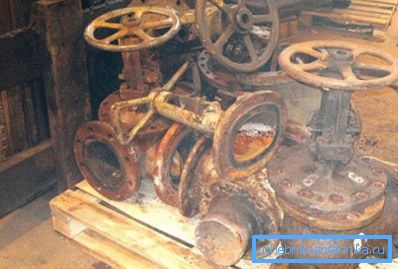

- A csavaros szelepnek szüksége van a töltődoboz időszakos (még üresjárati) csomagolására és (esetenként) a tömítés cseréjére.
- Szelep esetén a mirigy periodikus csomagolását kiegészíti az arc és a tükrök elszaporodása.
megállapítások
Nagyon nyilvánvalóak: a modern szelepek gömbcsapjai nem komoly versenytársak. Kivétel csak olyan termékek lehetnek, amelyek különleges körülményeket jelentenek (magas hőmérséklet, maró anyagok stb.).
Ebben a cikkben a videó hagyományosan további anyagokat kínál az olvasónak. Sok szerencsét!
