11b27p1 tengelykapcsoló gömbcsap: készülék, jellemzők,

Mi a sárgaréz gömbcsatlakozó 11b27p1? Hogyan működik? Milyenek a modern golyóscsapok a konkurens megoldásokkal szemben? Hol alkalmazhatók? Kitaláljuk.

Hogy működik

Az ilyen típusú szelepekhez hagyományosan elrendezett, 11b27p márkájú gömbcsapos csatlakozócsapok találhatók.

• A szelep fő eleme egy sárgaréz golyó, amelynek átmenő lyukak vannak. Pozíciójától függően a munkaeszköz áramlási sebessége a házon keresztül nyitható vagy zárt.

Hasznos: mint minden más típusú szelep, a gömbcsapok nem szűkítésre szolgálnak (országon belüli beállítás). Csak két munkakörnyezetük van - nyitva és zárva. Ha a szelep félig nyitott helyzetben működik, a tömítőgyűrűk közötti testet fokozatosan tölti a salak.

• A hírhedt alacsony súrlódású anyagú tömítőgyűrűk mindkét oldalon a gömböt tartalmazzák, biztosítva a tömítettséget zárt helyzetben.
• A szár átmegy a házban lévő lyukon, és tömítésszerű tömítéssel van lezárva - egy polimer gyűrűvel, amelyet felülről egy alátéttel nyomnak le.
• Az alátétet a fogantyúval (kar vagy pillangó) és anyával rögzítik a rúdra.

jellemzői

A 11b27p1 gömbcsapszelep műszaki jellemzői szintén meglehetősen szabványosak.

Valószínűleg érdemes néhány megjegyzést hozzáadni a száraz számokhoz:

• A test és a golyó anyaga kizárólag elektrokémiai folyamatoknak ellenáll.. A sárgaréz nem képez galvánpárt az egyik használt fémmel.
• A fluoroplasztikus termikus stabilitás lehetővé teszi, hogy ne csak az épületek belső mérnöki rendszerében dolgozzon, ahol az épületek maximális hőmérséklete 95-105 ° C-ra korlátozott, de a fűtési és felvonó csomópontok hőmérséklete +150 C-ig. Valójában a 11b27p DU15 RU16 gömbcsatlakozót gyakran használják vezérlőszelepként a felvonóban.

A szelep aktuális élettartama normál üzemi körülmények között párszor magasabb, mint a kiszámított. Egyszerűen fogalmazva - azáltal, hogy telepíti azt, aligha lesz kénytelen megvásárolni egy csere a belátható jövőben.

Szabályozási dokumentumok

Melyik GOST a 11b27p1 gömbcsatlakozóval jelenleg érvényben van?

• A ház, a rúd és a golyó anyaga megfelel a GOST 15527-2004 nyomásálló réz-cink ötvözeteknek.
• Az anyag fogantyújának meg kell felelnie a GOST 1583-93 alumínium öntvényötvözeteknek.
• A szelep klimatikus változatát a GOST 15150-69 UHL 4 szerint és a GOST R 54808 szerinti szorossággal értékeljük.
• Végül a termék egészének meg kell felelnie az államközi szabvány GOST 21345-2005 hengeres, kúpos és gömbcsapoknak, amelyeket a volt Szovjetunió 12 országa fogadott el.

Nuance: az utolsó szabvány szabályozza a szelepek gyártását a 250 atmoszféranál nem nagyobb üzemi nyomás esetén. Az ultrahigh nyomásokhoz - az Ön igényeihez.

Megemlítjük a GOST 21345-2005 néhány kulcsfontosságú követelményét.

1. A szelep DN 350-ig terjedő méretű átmérőjű átmérőjének (átmérőjű hornyának mérete) legalább a ház bemenetének átmérőjének legalább 95% -a kell, hogy legyen.
2. A menetben lévő hibák, amelyek az átlagos átmérőn túlmutatnak, nem lehetnek több mint fél fordulóban. Ebben az esetben a hibák nem akadályozhatják a csövek menetes csatlakozásának végrehajtását.

Osztálytársak

A golyóval együtt a vízvezeték üzletekben parafa és csavaros szelep található. Összehasonlítjuk a velük együtt dolgozó terméket.

dugó

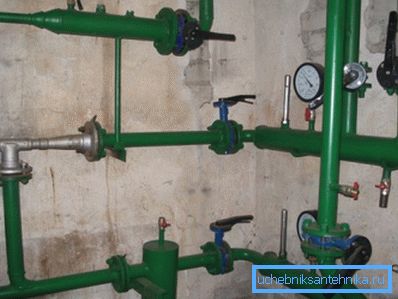

A parafa szelep jelentős erőfeszítéseket tesz szükségessé a parafa áthelyezéséhez: az érintkező részek sárgaréz vagy öntöttvas felülete meglehetősen nagy területen van. A gömbcsap esetén a nikkelezett golyó csúcsa egy ideális felülettel szemben a rendkívül alacsony súrlódási együtthatóval rendelkező polimer ülésénél, és nincs érzékelhető ellenállása a karral való nyomáshoz.

A parafa szelep tömlőcsomagolása a parafa első fordulójában folyik. A mirigy elkerülhetetlenül még üresjáratban is előállítható: bármelyik szerelő megerősítheti, hogy annak érdekében, hogy nincs szivárgásuk, pár évenként kell csomagolni. A polimer gömbcsap tömítések nem igényelnek karbantartást.

csavar

A tömörítési problémák itt relevánsak. A gumitömítő gyűrűk használata nem teljesen oldja meg őket: a gumika végül elveszíti rugalmasságát és szivárgását.

Ezenkívül a csavaros szelep számos exkluzív problémát jelent a tulajdonos számára.

• Az áramkör összetett alakja növeli a hidraulikus ellenállást, és hozzájárul a salak szelep felhalmozódásához.

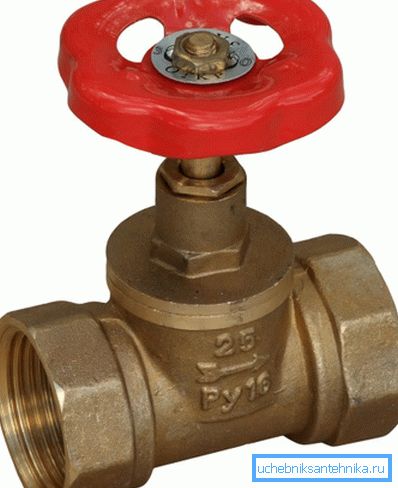

• A szelepet nyíllal kell beállítani a vízáramlás irányában. A hátramenet le tudja törni a szelepet.

• A szelepen lévő gumi tömítés korlátozott élettartamú (ritkán több mint 3-5 év). Az összes fém szelep nem akadályozza meg a vizet, ha legalább egy homok van benne és a nyereg között.

A gömb formában felsorolt ​​problémák egyike sem releváns.

A következtetés egy kicsit kiszámítható: a versenytársaknak nincs esélyük. Ha a saját kezével vízvezetéket vagy fűtést szeretne telepíteni, nyilvánvaló utasítás az, hogy a golyóscsapokat választják.

kérelem

Milyen méretű darukra van szükség a vízvezeték kommunikáció telepítéséhez házban vagy lakásban? Hol kell őket alkalmazni? Adjunk néhány példát.

A 15 mm átmérőjű 11b27p1 gömbcsatlakozót használják:

• A lakás hideg és meleg vizének bemenetein.

• Hőmérséklet és nyomásmérés vezérlőszelepeként.
• Az egyes vízvezeték szerelvények (WC-ciszterna, mosogató, mosogató stb.) Vízvezetékében lévő betéteken.

Egy 20 mm átmérőjű 11b27p1 gömbcsapot használnak az egyes fűtőberendezéseknek a fűtőkörből történő levágására. Fel lehet tenni a jumpert a radiátor előtt.

Nyilvánvaló kapitány arra emlékeztet, hogy ha mind a jumper, mind az akkumulátor csatlakozások egyidejűleg lezárulnak, a felszálló keringés teljesen leáll. Hamarosan a szomszédok eljutnak hozzátok, egy mechanikus vezetésével, és elkezdenek gonosz, sértő szavakat felmutatni.

A 25 mm átmérőjű 11b27p1 gömbcsuklós szelepet a vízellátás és a fűtés felerősítésére szerelik fel, a felvonószerelvény hulladéklerakóira és a kazán beömlőcsövekre.

A 32 mm átmérőjű 11b27p1 gömbcsap a magas épületek felszállóinél és a fűtés egyes részei levágásánál használható.

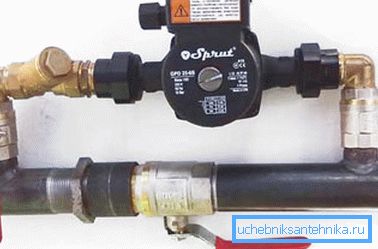

A gravitációs fűtőrendszerben a 11b27p1 átmérőjű 40 mm-es gömbcsapot használják (a szivattyú behelyezésekor megtörik a bypassot). A nagyobb átmérőjű szelepekkel együtt vízmérő egységekbe és forró vízcsapos dobozokba helyezhető felvonókban.

következtetés

Reméljük, hogy ismertté vált a hazai egészségügyi berendezés képviselője. Az olvasó további tantárgyakat tanulhat meg a cikken szereplő videó megtekintésével. Sok szerencsét!
