3-3 futó daru. cork és golyó típusok. alkalmazás hőszigetelt
Ebben a cikkben meg kell találnunk, hogy mi a 3-utas szelep, és milyen célokra használható a modern vízvezeték-rendszerekben. Ezenkívül megismerkedhetünk a daruk tipikus problémáival a régi raktárházak fűtése során, és megtudhatjuk, hogy mit cserélhetnek velük, amikor a fűtőtest helyreállítását végzik.
Mi az?
A 3 utas szelep meglehetősen eltérően áll egy közönséges szeleptől, ha nem két, hanem három következtetés van jelen.
Ebben az esetben a következtetések nagyon eltérőek lehetnek:
- Menetes (kuplung);

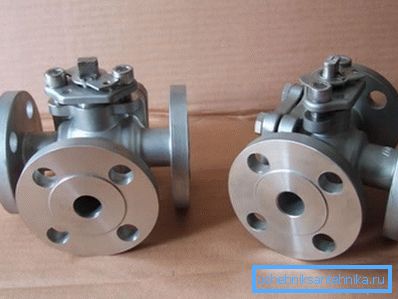

- perem;
- Nyél (gyors rögzítés);
- Végül, a következtetés lehet és képvisel egy vízelvezető lyukat a munkakörnyezet kiürítéséhez.
A termék funkcionalitása is eléggé nyilvánvaló: lehetővé teszi a mérnöki rendszer konfigurálását a munkakörnyezet maximális mozgásirányának megváltoztatásával. A daru pozíciójától függően bármely két vagy három ág között jumper lehet. Természetesen az ilyen típusú szelepek lehetővé teszik, hogy teljesen leállítsák.
típusok
Az ilyen típusú vízvezetékcsapok, amelyeket a mi időnkben értékesítünk, az eszközüketől függően két fő kategóriába oszthatók.

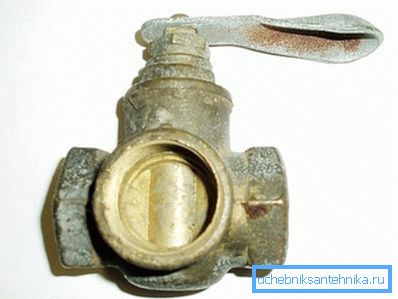

dugó
A daru beállítását úgy végezzük, hogy a parafa helyzetét megváltoztatjuk az ábrázolt résen.
A termékek változhatnak:
- Parafa és szárzárási módszer. Három lehetőség közül választhat:
| Tömítési módszer | leírás |
| Gland csomagolás | A parafa alulról üreges házban forgatható, és a tetején egy anyacsavar van. Az anya alatt található grafit tömszelence nem biztosít szivárgást a szár alatt. A mirigy legfőbb hátránya, hogy a grafitrészecskék kiszivárgása miatt még egy egyszerű szelepen is előállítható |
| Gumi tömítés | Az epiplon helyett a gumigyűrűt használják. A tömszelencével ellentétben csak akkor tűnik ki, ha a dugó munkahelyzete megváltozik. |
| Lapping parafa | A hosszú dugószelepek tömítettségét a kúpos dugasz felhúzásával biztosítják a testhez. Corkot vonzza tőle egy anya a áthaladó száron |
Hasznos: a múlt század 60-70-es években épített házak fűtésére szolgáló háromutas szelepeket kizárólag a mirigy zárja le. Fejlesztése az állandó rakomány szivárgásának az oka a parafa bármelyik irányában.
- A fogantyú jelenléte vagy hiánya. Az utóbbi esetben a parafát nyitott végű csavarkulccsal vagy gázkulccsal forgatják.
- Karosszéria és parafa. A gyártás során alacsony súrlódású sárgaréz és öntöttvas fémeket használnak.

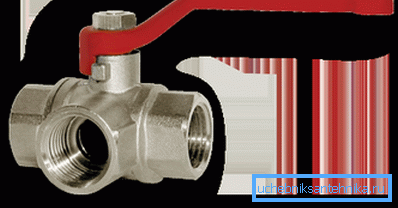

labda
A Sharovy 3 kh futó daru az előző terv evolúciós fejlesztése:
- A parafa megszerzi a szabályos golyó alakját, amelynek alakú résszel és a feldolgozás legmagasabb minõségû felülettel rendelkezik, ami garantálja a minimális esztergálást.
- A tömörséget Teflon vagy PTFE ülések biztosítják - olyan anyagok, amelyek minimális súrlódási együtthatóval rendelkeznek.
- A szárat O-gyűrűs tömítéssel - gumi vagy polimer zárják.
Mi az eredmény?
- A daru erőforrás nem kevesebb, mint 500 művelet (gyakrabban - 2000 és több).
- A javítást és karbantartást az anyacsavar ritka meghúzásával redukálják, a szárzárat megnyomva.
- A daru kapcsolási ereje jóval kisebb, mint a parafa daruké.
By the way: arányos a névleges átmérővel a daru. Nagyméretek esetén a kézi sebességváltóval vagy a szervomotorokkal felszerelt sebességváltók kapcsolhatók.
Mindkét típusú háromirányú daru ára kissé eltérõ, ami a fûtõ- és vízellátó rendszerek alacsony keresletû termékeinek szeszélyesebb és nehezebb karbantartását teszi lehetõvé.
kérelem
Hol vannak háromirányú daruk? Természetesen elsődlegesen mi érdekli a vízvezeték-rendszerek saját kezűleg történő beszerelését.

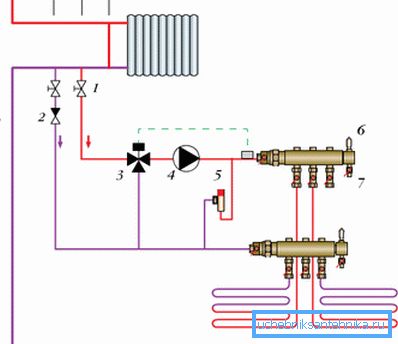

Padlófűtési rendszerek, hőköri áramkörök
Mindkét esetben egy saját keringtető szivattyúval részben független fűtőkör alakul ki. A hőmérséklet beállításához a visszatérő hűtőfolyadék részleges visszavezetését használja.
A tápfeszültség és a jumperek csatlakozásával háromszoros átengedésre kerül a visszatérés; Ez az, amely lehetővé teszi a keverék hőmérsékletének beállítását.
Hasznos: a hőmérsékletszabályozás automatizálásához gyakran szervo hajtással van ellátva, amely a távhőmérséklet-érzékelő értékétől függően beállítja a hőmérsékletet.
Mérőeszközök felszerelése
A mechanikus nyomásmérők egyikének a nyomása hosszú távú nyomás alatt tartja a nyilat. A nyomás megszüntetése érdekében a készülék szétszerelésénél három lépést alkalmazunk: amikor a fogantyú be van kapcsolva, akkor nemcsak a vezeték vezérlő kimenetét blokkolja, hanem a leeresztő nyíláson keresztül is leengedi a nyomódugaszt vagy a gömb feletti nyomást.

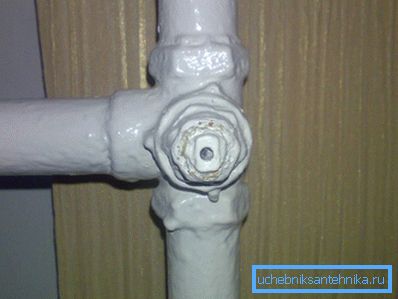

Fűtőberendezések beállítása
Ebben a minőségben a háromhullámú darut használtuk a Hruscsov házakban, amelyeket már említettünk. Az alsó bélés csatlakozásához a radiátorhoz és a jumperhez csatlakoztak.
Ez a daru négy munkakörrel rendelkezik:
- Minden víz áthalad a radiátoron, a jumper blokkolva.
- A víz áthalad a jumperen és a radiátoron.
- A víz áthalad a jumperen, amikor a radiátor zárva van.
- A jumper és a radiátor teljesen le vannak tiltva, a keringés a felszállóban blokkolva van.
Az állomány örökös szivárgásán túl a daru utolsó pozíciója sok problémát okozott a tulajdonosok és szomszédjaik számára: a bűnözőnek a teljes felszállásból történő fűtés hiányában való felfedezése néha nem triviális feladat.

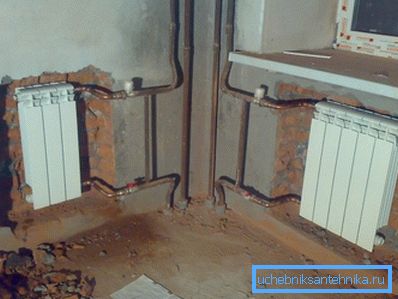

Mivel meghatároztuk ezt a kétes tervet, a szerző engedélyezi, hogy javasolja a szelepek konfigurálását a fűtőberendezésen, ami minimális problémát okoz a jövőben:
- A gömbcsap az alsó csatlakozásra a radiátorra van felszerelve. Normális, két passz.
- A felső bélésen - a kapulapra szerelt fojtószelep után is. A tetején van - mert kevesebb iszapot és törmeléket gyűjt, ami befolyásolhatja a radiátor fojtását.
- A jumpert bezáró szelepek nélkül készült, de névleges átmérővel egy lépéssel kisebb, mint az ellátóvezetékek vezérlővezetékei.
Ez a szerelési utasítás biztosítja a maximális hőmennyiséget a rugalmas hőátvitel és a tulajdonosok és szomszédok teljes hiánya miatt.
következtetés
Reméljük, hogy képesek vagyunk megválaszolni az összes olvasott kérdést. További információ a háromirányú daruk használatáról, típusairól és jellemzőiről a cikkben található videó. Sok szerencsét!
