A daru rajza: a szelepek típusai és tervezési jellemzői

Ebben a cikkben megnézzük a hidraulikus daru rajzát, és megmondjuk, hogy mi alkotja a különféle csővezetékek építéséhez használt mindenütt működő zárószelepeket.

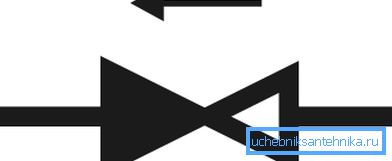

Ezenkívül meghatározzuk, hogyan történik a rajzon a daru megjelölése, hogy ezeket a szimbólumokat olyan vízvezeték-szerelők értsék, akik egy építési tárgyat egészségügyi felszereléssel látnak el.

De először beszéljünk a használt daruk fő típusairól és szerkezeti jellemzőiről.

Főbb fajták

Jelenleg a csővezeték-szelepek alábbi módosításait használják a lakóépületek elzárószeleppel történő felszereléséhez:

• módosítások egyetlen szeleppel, amelyeket csak hideg vagy csak forró víz szállítására terveztek;
• keverők két szeleppel;
• egykaros golyós keverők;
• termosztáttal felszerelt változatok;
• kontaktus nélküli daruk.

A felsorolt ​​eszközök kategóriáit részletesebben tekintse meg.

Egyszelepes szelepek

Az egyszelepes daru kialakítása egy lendkerék jelenlétét feltételezi. Ezért az eszköz használata lehetővé teszi az átfolyófej vezérlését, de nem a hőmérsékletet.

Ezek a készülékek az ország konyháiban és fürdőszobáiban a legnagyobb alkalmazást találhatják, ahol a melegvíz ellátásának lehetősége nem biztosított. Az ilyen típusú elzárószelepek egy fém (rozsdamentes acél, sárgaréz, réz, szilícium stb.) Testből állnak, amely a szeleptestet gumi tömítéssel vagy kerámia kapuval zárja.

A kifolyócsavar egy menetes rögzítéssel van a testhez rögzítve. Vannak azonban olyan modellek, amelyekben a test és a kifolyó egy egész. A reteszelőmechanizmus magját csavarja be a házba és rögzíti benne csövek és gumitömítő gyűrűk segítségével.

A zárszerkezet típusának megfelelően az egyszelepes szelepek a következő módosításokra vannak felosztva:

• Félig forgó daruk két kombinált kerámia lapból állnak. Működés közben a rúd forog és elfordítja a felső lemezt, amely a fix alaplaphoz képest gördül. Amikor a lemezek egymáshoz vannak igazítva, a vízellátás felfüggesztésre kerül, és amikor egy rés nyílik a lemezek között, a víz szabadon halad.
• A féreg-változás forgó mozgás miatt működik. A csapszegély-doboz egyik vége vastag gumiból készült tömítéssel van felszerelve. Amikor a rúd elfordul, a gumitömítés a "nyereg" ellen benyomódik, és lekapcsolja a vízellátást. Ezzel szemben, ha a tömítés az óramutató járásával ellentétes elfordulása miatt emelkedik, a vízellátás folytatódik.

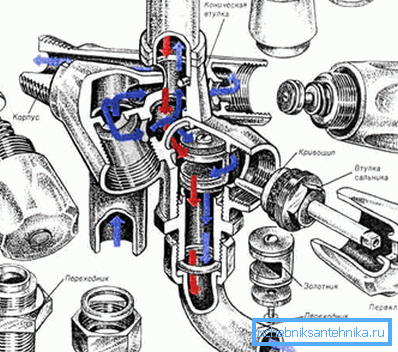

Kétszelepes keverők

A két különálló lendkerékkel rendelkező keverők olyan készülékek, amelyek lehetővé teszik a vízellátás nyomásának és hőmérsékletének egyidejű beállítását. Hideg és meleg víz kerül a készülékbe. Ezért az ilyen vízvezeték berendezések a legjobb megoldás mind a fürdőszobák, mind a konyhák számára.

A kétszelepes keverő kialakítása a következő elemeket tartalmazza:

• két különálló szelep, amelyek mindegyike egy különálló patron készletét forgatja;
• kazetták a meleg és hideg víz ellátásának ellenőrzésére;
• kifolyó víz eltávolítására;
• a kifolyón található aerator, amelyet durva tisztítóáramra terveztek és a fröccsenés képződésének megakadályozására;
• kapcsoló (gander), amely megváltoztatja az áramlás irányát a kifolyóból az öntöződobozba.

Fontos: Kétszelepes keverő kiválasztásakor győződjön meg róla, hogy teste rozsdamentes acélból vagy sárgarézből készült. A vasfémek vagy silónium módosításai, annak ellenére, hogy alacsonyak az áruk, hamar kudarcot vallanak.

Egykaros golyós keverők

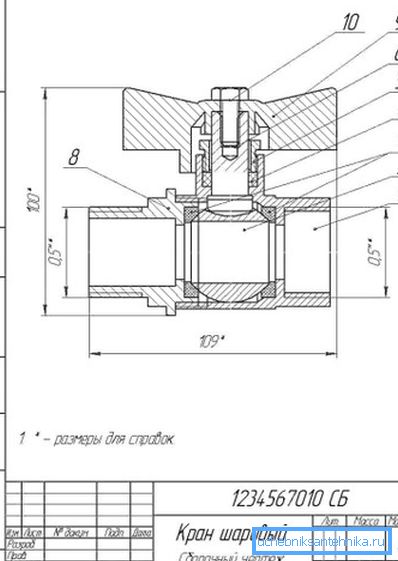

A gömbcsapok széles választéka van a piacon, de most egy háztartási használatra tervezett egykarú változatról van szó.

A golyós típusú reteszelő elemekkel ellátott szaniter berendezések a következő részekből állnak:

• házak rögzítőelemekkel a tömlők és a szerelőlap csatlakoztatásához;
• kar a vízellátás szabályozásához;
• labda patron;
• tömítő tömítések;
• külön kiöntő vagy kifolyó, a testtel együtt;
• levegőztető.

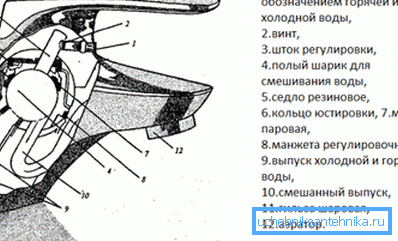

Az ilyen keverők jellemző különbsége a többi reteszelőeszköztől egy gömb alakú patron jelenléte három lyukú üreges golyó formájában.

Az ilyen patronok működtetése érdekében speciális gumit használnak. A karral ellátott golyóspatron rögzítve van a házban a mandzsetta és a rögzítőgyűrű segítségével.

A készülék működése a felemelt emelő felemelésével történik. Miután a kart felemelték, a vizet elkeverik vagy összekeverik.

Fontos: Gömbkeverő vásárlásakor győződjön meg róla, hogy a test fémje legalább 0,2 cm vastag. Természetesen a test anyagának rozsdamentes acélból vagy rézből kell készülnie. Ezenkívül a vásárlás előtt kipróbálni kell a kar simaságát, ha a mozgás szaggatott, akkor egy ilyen eszköz megvásárlását el kell hagyni.

Termosztátos készülékkeverővel

Az ilyen daru használatára vonatkozó utasításokat az egyszerűség és kényelem jellemzi. Az a tény, hogy elegendő a vízhőmérséklet beállítása egyszer és utána csak az átfolyófejet állíthatja be.

Ezt a funkciót egy termosztát jelenléte biztosítja - egy speciális eszköz, amely reagál a hőmérsékletváltozásra, és ezeket a mutatókat egy szinten tartja. A termosztát kivételével az ilyen készülékek eszköze nem különbözik a hagyományos keverők teljes készletétől. (Lásd még a "Csaptelep beépítése a mosogatóról: cikkek leírását.")

A termosztátszelepek a következő elemekből állnak:

• acél vagy réz test;
• lendkerék vagy beállító fogantyú;
• kerámia patron;
• kiegészítő berendezések zuhanymodellekhez.

Fontos: A termosztáttal, a csúcstechnikával felszerelt eszközöket, így azok értékesítését az eladó vagy a gyártó gyárának garanciájával kell ellátni.

következtetés

Most, hogy tudja, mi a szerelvény rajza a vízvezeték-berendezés, akkor meg tudja határozni, hogy mely részek a csaptelep összeszerelése és mely részek felelősek bizonyos hibákért. Így a berendezésrendszer jelenléte lehetővé teszi a karbantartást és a javítást kézzel.

Van-e olyan kérdés, amely átfogó magyarázatot igényel? További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
