A daruk típusai: ismeri a szelepek osztályozását
Milyen típusú szaniter csapokat használnak jelenleg? Ebben a kiadványban megismerkedünk a kis- és közepes méretű szelepekkel, amelyeket a magán- és lakóházak vízellátási és fűtési rendszerében használnak.
Kapu szelepek
Ezeket a lift- és vízmérő egységekben, valamint a nagy vízellátási és fűtőkörök bizonyos szakaszainak levágására használják. A házban használt tipikus méretek - ДУ50 - ДУ100.
Azonban: a Stalinok felvonóiban ritkán találhat DU150 szelepeket. Még nagyobb méreteket csak fűtési vonalakon lehet használni.

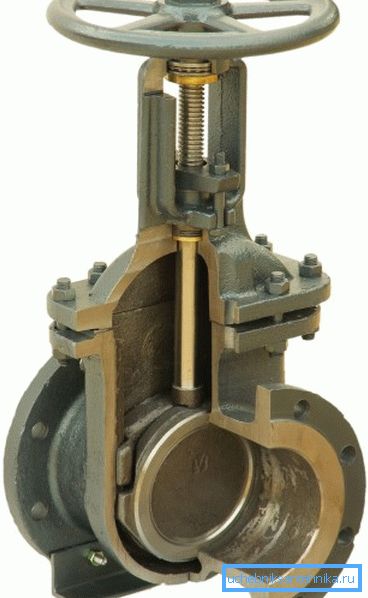

A szelepben lévő vizet blokkolja egy pár egyedi arc vagy egy monolit ék, amelyet egy csavaros rúddal táplálnak be a testbe. Tükör (O-gyűrű) az arcon (ék) és a testfémre; a tömítést erős szorítófelületekkel érik el.
anyagok
Itt található a szelepek gyártásánál használt anyagok listája.
elem | anyag |
Test, arc | Öntöttvas, szénacél |
készlet | Szénacél |
Kormánykerék | Öntöttvas, szénacél |
tükrök | Rozsdamentes acél, sárgaréz |
tömítő | Grafit gömb |
végrehajtás
A kapu szelepek osztályozhatók:
- Annak érdekében, hogy az arcokat a testtükrök ellen védi. Az acélszelepeket általában egy monolitikus kapuval, öntöttvasal egészítik ki - két ív között, vagy az arc és a test között.
- A fogantyú alakja. Az öntöttvas termékeket kerek kerékkel, az acélhoz képest merőleges a rúdfogantyú.
- Stock mobilitás. Kihúzható az esetből, amikor kinyit vagy a ház belsejében tartózkodik. Az utóbbi esetben a redőnynek saját szál van.
vonás
A kapuszelep előnyei:
- Viszonylag alacsony hidraulikus ellenállás.
- Kis beépítési méret (kisebb, mint az azonos átmérőjű csavarszelep).
- Lehetőség a víz áramlás bármely irányába történő beépítésre.
hátrányai:
- Szükség van időszakos kitömött mirigyre és az arcra csiszolására, melyeket összegyűjtenek.
- Jelentős méretek a csővezeték tengelyére merőleges irányban (a redőny visszahúzódik a házba, emlékszik?).
- A redőny nagyon mérsékelten szoros. Olyan helyzet, amikor nincs szivárgás a szabályozószelepen keresztül a körkörös liftcsomópontban, amely tiltott egyáltalán - kivételként, nem pedig szabályként.
Dugattyús szelepek
A víz megakadályozza, hogy a dugót a testhez lappangva forgatja. A tömörséget a dugasz és a ház közötti szinte teljes hiánya biztosítja. Anyagok - viszonylag kis súrlódási együtthatójú fémek, amelyek nem hajlamosak a korrózióra és a szomszédos felületekre ragasztva egymáshoz: öntöttvas és sárgaréz.
A lakóépületekben 15-40 mm méretű szelepeket nagy mennyiségben használnak.
végrehajtás
Ebben az esetben a daruk típus szerinti besorolása több okból is lehetséges.
- A hajótest lehet moduláris vagy monolitikus.
- A csőszár tömítettségét biztosító tömszelence tömítéssel biztosítható, vagy a dugónak a testhez való szorításával. Ez utóbbi esetben a testen áthaladó száron lévő anya vonzza.
- A szelep felszerelhető fogantyúval vagy átfedéssel a kulcs segítségével.
vonás
Előnyök:
- Az alacsony ár, ami a daru kialakításának egyszerűségéhez kapcsolódik.
- A forgalomban eléggé széles átmenő csatorna, amely lehetővé teszi, hogy a szelep ne törje le a törmeléket.
hátrányai:
- A töltő daruknál - a töltődoboz állandó szivárgása záró és nyitható feszítő daruknál - a bélés veszélye a szakadástól.
Megjegyzés: a tömszelence dugattyújának saját kezével történő feltöltéséhez a csővezetéket mindkét oldalán le kell üríteni. Ellenkező esetben a zavaró dugó kifelé hajlik a vízfelületen.
- Nagy erőfeszítés szükséges a daru áthelyezéséhez.
- Nagy hidraulikus ellenállás.
Csavaros szelep
A mozgatható szelepet egy csavaros rúd hajtja. Megszünteti a vizet, és a nyeregbe szorul. Anyagok - öntöttvas (jelenleg nagyméretű szelepek főleg abból készülnek) és réz.
végrehajtás
Milyen típusú csapokat mozgatható szeleppel és csavaros rúddal használnak a vízvezetékben:
- A szelep lehet teljesen fém, polírozott tükörrel vagy gumi vagy paronit tömítéssel (újra, gumi, csak kemény és hőálló).
- Az összes fém szelep viszont lapos vagy kúpos tükörrel rendelkezhet.
Figyelem: a kúp alakú sárgaréz szeleppel ellátott csapok a szerző véleménye szerint valami komor zseniumot hoznak létre, amelyet a vízvezeték-szerelőnek bocsánatra bocsátanak a részegségért. A házban (és nagyon gyakran ragasztva) található szelep nem távolítható el a szelep teljesen eltávolítása nélkül. A nyilvánvaló utasítás nem az, hogy minden körülmények között megvásárolja ezt az ellenséges felszerelést.
- A szeleptömítés egy olajtömítéssel vagy egy vagy két gumi gyűrűvel végezhető.
vonás
előny:
- Könnyen javítható.
hátrányai:
- A tömszelence csomagolásának szükségessége és a tömítés rendszeres cseréje (ha van ilyen).
- Nagy hidraulikus ellenállás.
- A szemét folyamatosan felhalmozódik a nyereg alatt.
- Szerelés egyirányú vízárammal. Egy ellenáramú szelep kinyílik, amikor megpróbál nyitni egy szelepet.
Golyóscsapok
A gömbcsapok minden típusa nagymértékben foglalkozik a parafa szelepek tervezésében fellépő hibákkal.
A parafa egy olyan golyó, amelynek átmenőcsatornája megegyezik a csővezeték átmérőjével. Két alacsony súrlódású polimer ülés gyűrűvel van lezárva. Rendszerint lepecsételve a szárat.
Anyagok - sárgaréz és (kevésbé) rozsdamentes acél; A teflon vagy a fluoroplasztika tömítőanyagként működik. Méretek - a DN50-től a DU500-ig.
végrehajtás
A háztechnikai hálózatokban használt különböző gömbcsapok különböznek elsősorban a test kialakításában és alakjában.
- A csővezeték menetes, peremes vagy hegesztett lehet.
- A test összecsukható (a szálon vagy a sarkon), vagy teljesen hegesztve.
- A fogantyú állítható vagy eltávolítható, kar vagy pillangó formájában.
- A szelep tetszőleges illesztéssel vagy durva szűrővel kombinálható.
vonás
Legyen tömör: a gömbcsapok nem rendelkeznek a fenti hátrányokkal. A működési zavarok rendkívül ritkák, és leginkább lefagynak arra a szükségességre, hogy a szár körül kialakított tömítést elő kell tölteni több száz nyitó-záró ciklus után.
következtetés
Reméljük, hogy anyagaink segítenek az olvasónak a szelepek kiválasztásában. A cikk kissé elfogultnak tűnhet; Ez azonban csak a szerző saját tapasztalatán alapul (lásd még a cikket: Gömbcsap 3: 4 - eszköz, jellemzők, telepítés).
Mint mindig, a videó ebben a cikkben további információkat nyújt. Sok szerencsét!
