Az elektronikus mérnököknek híres közmondásuk van: "Az elektronika a kapcsolatok tudománya". Lehetséges egy meglehetősen nagy véletlen egybeesés azt mondani, hogy a vízvezeték rendszerek is engedelmeskednek ennek az állításnak.

Ez túlságosan függ a csatlakozások minőségétől és a csővezetékek állapotától. Ugyanakkor jelentős különbség van - ha egy fúrólyuk csatlakoztatási sémát kíván végrehajtani, legalábbis általános értelemben ismernie kell mind a kút elrendezésének elveit, mind a használt szivattyú típusát és kialakítását.

A fotón és az ábrán egy vízbefúvó szivattyú a legáltalánosabb megoldás, amikor vízgyűjtőn dolgozik (

Győződjön meg róla, hogy a vízcsövek a kapcsolatok tudománya alá tartoznak.

A lefúvató szivattyú telepítése nagyszámú csatlakozásból áll, amelyeken az egész rendszer minősége nagymértékben függ

Ezért elemezzük, hogy mely szivattyúk állnak rendelkezésünkre általában a tervezésük szerint:

  • vízszintes vagy függőleges - a működési tengely forgástengelyének tájolásától függően;
  • külső vagy belső tartókkal;
  • axiális vagy oldalsó vízbevezetéssel;
  • egyfokozatú vagy többlépcsős - a vízellátási szintek számától függően;
  • szekcionált - minden szakaszon van egy csatlakozó a végén;
  • véges vagy tengelyes csatlakozóval;
  • védőbevonattal belül vagy anélkül;
  • búvárkodás - a vízszint alatti elhelyezés;
  • félig merülő - maga a készülék a vízszint alatt van, és a motor magasabb;
  • önindító - automatikus és független feltöltést biztosít a szállítóvezeték számára;
  • állítható - képes önállóan beállítani a vízellátás mennyiségét;
  • a légköri és a vízzel való érintkezés kizárt.

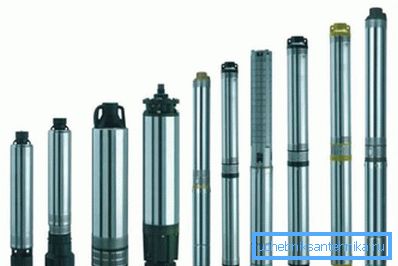

Well szivattyúk - hiányos tartomány

Vannak más tervezési jellemzők is, de már a tervezett megoldások bemutatásával összevetve arra a következtetésre jutottunk, hogy a piac hatalmas mennyiségű szivattyút kínál a vizekből való víz előállításához.

De leggyakrabban használt:

  • függőlegesek - nagyszerűek a szóban forgó alkalmazás szempontjából;
  • monoblokk - itt egyszerűségre van szükség, figyelembe véve a szennyeződések szintjét;
  • belső tartókkal;
  • axiális bemenettel - a burkolat konfigurációjának megfelelően is;
  • egyfokozatú - az egyszerűség elve szerint;
  • végcsatlakozóval;
  • belső felületvédelemmel;
  • merülő, és,
  • lezárjuk.

merülő

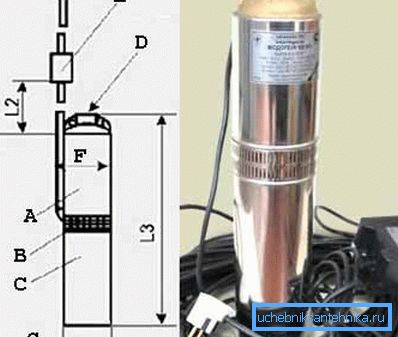

A merülő szivattyú egyik leghíresebb sémája az "A" képen látható.

itt:

  • A - szivattyúzó rész;
  • B - szűrő;
  • C - elektromos motor;
  • D - 1 hüvelykes csövek;
  • E - kondenzátor doboz;
  • F - a modell maximális belső átmérője 105 mm.

Elektromos csatlakozás

Az ilyen szivattyú csatlakoztatásának alapvető bekötési rajza a következő:

  • A - vízmelegítő;
  • B - tartály 40-50 liter;
  • C - nyomáskapcsoló - a túlzott nyomás elleni védelem érdekében;

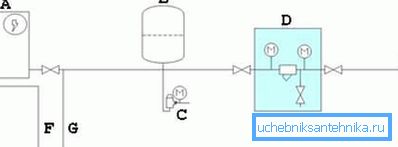

A szivattyú vázlatos elektromos csatlakoztatása a kúthoz (lásd a leírásban a leírást)
  • D - durva szűrő;
  • E - a készülék elhelyezése a kútban;
  • F - forró vízvezeték a házhoz;
  • G - hideg vízvezeték a házhoz.

Jó tanács! Javasoljuk, hogy a megfelelő gyártóktól vegye fel a kapcsolatot. Különbségek lehetnek a hálózati csatlakozási paraméterek és a további biztosítékok telepítésének szükségessége.

Teljes kapcsolási rajzok

Számos kapcsolódási rendszer létezik. Bemutatunk néhányat, a legtipikusabbat.

Csatlakozás caisson-kamrával

Ha úgy döntenél, hogy kúpos kamrát készítesz, akkor menjen tovább a jól felszerelt berendezés utolsó szakaszába.

Ugyanakkor a teljes kapcsolat így fog kinézni:

  • A - kazánkamra;
  • B - állandó vízszint;
  • C - biztonsági kábel;
  • D - a szivattyú;
  • E - száraz szenzorok - figyeljen ezekre a nagyon hasznos segédelemekre, nem gyakran telepíthetők, de néha elengedhetetlenek a munka előrehaladásakor;
  • F - kútburkolat;
  • G - vezérlőkábel;
Az első lehetséges csatlakozási lehetőség kazánnal van ellátva (lásd a leírásban a szöveget)
  • H - vezérlőpanel;
  • I - nyomáskapcsoló - egy másik fontos elem a rendszer irányítására;
  • J - az öt bejáratnál a szakszervezet;
  • K - csőfej - ajánlatos különös figyelmet fordítani a fej gondos kialakítására és állapotára;
  • L - vízleeresztő szelep, mint a védelmi rendszer eleme;
  • M - hidrogén akkumulátora;
  • N-manométer - folyamatosan ismerni kell a rendszerben lévő nyomást;
  • P - lefutószűrő - a rendszer egyik jellemzője - a szűrő már a rendszer kimenetén van;
  • Q - visszacsapó szelep.

Összekapcsolás, különös tekintettel a hideg akkumulátorra

Kérjük, vegye figyelembe, hogy a következő ábrán a szűrő középen van felszerelve, és használja a vízfagyasztás elleni védelmet:

  • 1 - kútfej;
  • 2 - elektromos kábel;
  • 3 - horganyzott cső - a korrózió elleni védelem nagyon fontos az ilyen készülékek számára;
  • 4 - biztonsági kábel;
  • 5 - hermetikus kábel doboz;
  • 6 - adapter;
  • 7 cső;
  • 8 - kábelkötegelők;
  • 9 - visszacsapó szelep;

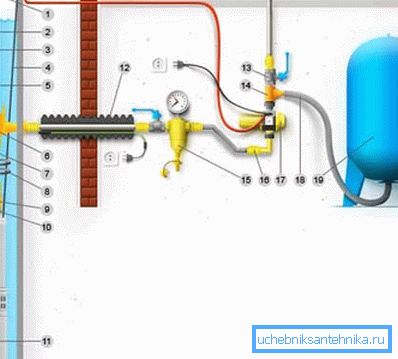

A hidakkumulátort ábrázoló kapcsolási rajz (lásd a leírást a szövegben)
  • 10 - mellbimbó;
  • 11 - lefutó szivattyú;
  • 12 - fagyvédelem;
  • 13 - stopcock;
  • 14 - tee;
  • 15 - fő szűrő;
  • 16 adapter;
  • 17 - elektronikus automatizálási egység;
  • 18 - huzalozás;
  • 19 - hidrogén akkumulátora.

Vegye figyelembe a szerelvényeket

Egy másik lehetőség a legmegbízhatóbb attitűdöt mutatja az egész kötő rendszerre, emlékeztetve arra, hogy a csővezetékek is a kapcsolatok tudománya.

Ügyeljen a használt és a "száraz" állapotú érzékelőre:

  • A - az érzékelő helyzete a szivattyú munkahelyzetében, ha elegendő víz van a csatornában;
  • B - kútfej;
  • C a felső talajszint vízszintje;
  • D - vízmelegítő;
  • E - hidrogén akkumulátora;
  • F - teljes mélység;
  • G - dinamikus, folyamatosan változó szint;
  • H a legkisebb távolság a készülék szélétől a kút aljáig;

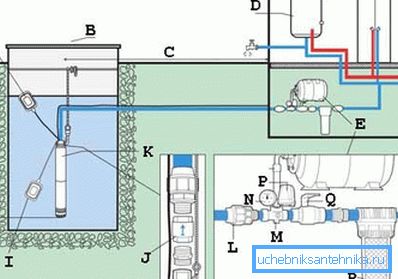

A leginkább betöltött szerelési zónák részletes elemzése (lásd a leírásban a szöveget)
  • I - az érzékelő helyzete, ha vészhelyzet van a víz hiánya miatt, a "száraz" üzemmód;
  • J - a visszacsapó szelep helyzete, figyeljen a szerelvények rendszerére;
  • K - merülő szivattyú úszóval;
  • L - kapcsoló;
  • M - csatlakozás 5 kimenettel;
  • N-manométer;
  • P - nyomáskapcsoló;
  • Q - golyóscsap;
  • R - előszűrő.

Felszíni szivattyú csatlakozás

A felületi szivattyú bemutatása és csatlakoztatása:

  • 1 - ellenőrzési rendszer;
  • 2 - tápkábel és dugó;
  • 3 - tápkábel és foglalat;
  • 4 - automata kapcsoló - a túlterhelés elleni védelem kötelező eleme, és a rendszer működőképességének megőrzése;
  • 5 - hálózati aljzat, a javasolt rendszer 220 V - os és 50 Hz - es szabványos hálózaton működik;
  • 6 - kút;
  • 7 - bemeneti szűrő;
  • 8 - visszacsapó szelep;
A felületi szivattyú csatlakoztatási rajza a kútba (lásd a leírásban a szöveget)
  • 9 - szívócső;
  • 10 - felszíni szivattyú;
  • 11 - szivattyú tápkábel és dugó;
  • 12 - befecskendező cső;
  • 13 - mellbimbó;
  • 14 - tee;
  • 15 - átmeneti mellbimbó;
  • 16 - rugalmas eyeliner;
  • 17 - szemceruza;
  • 18 - csővezeték a fogyasztók számára.

Jó tanács! Amikor kiválaszt egy szivattyú, javasoljuk, hogy összpontosítson az alábbi kritériumoknak: a cél, a teljesítmény és a kívánt emelési magasság a víz, hogy milyen típusú szívótömlő, ha a felület szivattyú - beltéri vagy kültéri - a forma és a belső átmérője szakasz csökkentheti a teljesítményt a szivattyú, a feltételeket, amelyek mellett a kizsákmányolás fog bekövetkezni a levegő.

megállapítások

Számos lehetőség van a szivattyúk csatlakoztatására a kút vízellátásához. Tapasztalat nélkül, ezeknek a sémáknak a saját kezével történő létrehozása, még akkor is, ha van utasítás, nagyon nehéz lesz. Figyelembe vesszük, hogy a lehetséges hibák ára túl magas.

Ajánlat minden szakember munkáját elvégezni. Ez azonban nem zárja ki annak szükségességét, hogy részletesen ismertesse a folyamatok összes árnyalatait, ezért ügyeljen arra, hogy többször is nézze meg a videót ebben a cikkben.
