A fúrólyukszivattyúk automatizálása: a vízellátás

A megfelelően kiválasztott szivattyú az automatizálással a teljes vízellátó rendszer "szíve". Ugyanakkor egy automatikus egység működése nem kevésbé fontos, mint maga a vízemelő alkatrész működése.

A cikkünkben megfogalmazzuk azokat az alapvető elveket, amelyekkel szabályozzuk az ilyen berendezések munkáját, és adunk néhány tippet, amelyek hasznosak lesznek a mesterek számára a független tervezésben és rendszergyártásban.

Az automatikus vezérlés alapjai

A kútban lévő szivattyú képes hatékonyan csak egyetlen funkciót elvégezni, nevezetesen a víz felemelését egy előre meghatározott magasságra. Mindazonáltal ebben a módban mindig szükség van a munka elvégzésére, kivéve, ha egy kútat pumpál.

Minden más alkalommal fontos, hogy a víz áramlását szabályozzák.

• Természetesen a szivattyúrendszer működésének kézi beállítása nem fog működni, mivel a szivattyú jelentős mélységben van a föld alatt.. Emiatt a vezérlés a visszacsatolás elvén alapul - a kútszivattyú automatizálása bizonyos paramétereket észlel és ennek megfelelően a szivattyú működését állítja be.
• Példa erre a beállításra a motorindító szivattyú, ha a rendszerben a nyomás van. Amint a víz áramlása nyomáscsökkenéshez vezet, információ kerül a vezérlőegységbe, és a szivattyúzás elindul.

Figyelj! Annak érdekében, hogy ritkábban forduljon elő, és ne a daru bekapcsolása után, egy különleges vevő telepítve legyen a rendszerben. A tervezési jellemzőknek köszönhetően biztosítja a sima indítást, ami nagymértékben megóvja a szivattyú alkatrész erőforrását.

• Az akkumulátorok pontosan ugyanúgy működnek.: Amint a tartály egy bizonyos szintre van feltöltve, a szivattyú kikapcsol és a vízellátás megszakad.
• A szivattyú automatizálás fontos feladata az eszközvédelem.: ha szükséges (vízzel, homokkal vagy iszap szennyeződéssel történő munka), akkor kikapcsol, ami megakadályozza a feltörést. Mivel a magas minőségű modellek ára meglehetősen nagy, ez a funkció nagyon hasznos lehet.

Az alábbiakban részletesen megnézzük az itt említett kiigazítási példákat.

Az automatizálás típusai

Nyomásszabályozás

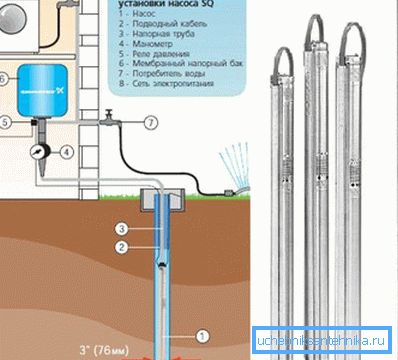

Egyéni kutak esetében célszerű olyan berendezést felszerelni, amely a rendszer nyomásszintjéhez igazodik. Ehhez egy membrán típusú vevőt építenek be a vízellátó áramkörbe, amely képes a hidraulikus ütések kompenzálására és a túlnyomás fenntartására a csövekben.

A beállítás így történik:

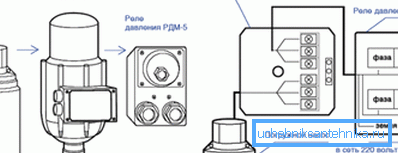

• A nyomáskapcsoló (önállóan vagy egy automatikus szivattyúállomás részeként) két indikátorra van beállítva: a vízellátás bekapcsolási szintje és a szivattyú kikapcsolt szintje.

• A túl gyakran történő bekapcsolódás elkerülése érdekében a beállítható határértékek a szivattyú teljesítményének és a vevő jellemzőinek megfelelően váltakoznak.

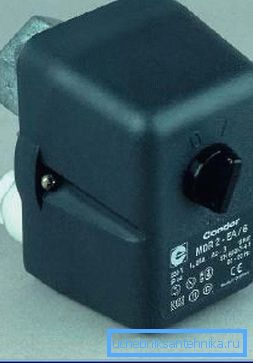

• A maximális teljesítmény érdekében ipari reléket kell használni (az XMP a Telemecanique, a Condor és hasonlók MDR). Ezek ellenállnak a jelentős mennyiségű áramnak (15-16 A), és megbízható kapcsolatokkal vannak felszerelve. A professzionális relék mínusa a mérés hiánya: egy nyomásmérőt alkalmaznak a beállításhoz, ami negatívan befolyásolja a pontosságot.

• A háztartási készülékek könnyebbek, de kevésbé megbízhatóak. Ha nincs megfelelő képességed - jobb, ha nem próbálod meg testreszabni magát, de hagyd ezt a feladatot szakembereknek.

Tipp Háztartási relék használata esetén a szakértők azt ajánlják, hogy további automatikus védelmet használjanak külön vezérlőszekrényben,

A szinttől függő szabályozás

A tartály töltési szintjének szabályozása akkor szükséges, ha a vízellátás a víztoronyban lévő tartály vagy a padláson lévő hidraulikus akkumulátorral történik.

Ugyanakkor egy meglehetősen egyszerű rendszer működése következtében kiigazítás érhető el:

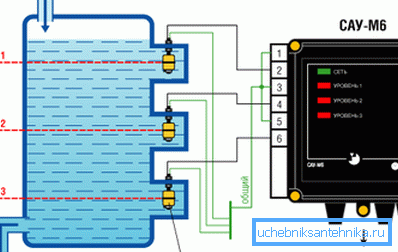

• A tartalék tartályban vízzel több elektródot szerelnek be - az úgynevezett töltőérzékelőket.
• Amikor a vízszint változik, az elektródák megfelelően záródnak vagy nyílnak meg.
• Amint a víz eléri a felső jelet, a vezérlő relé leállítja a szivattyút, és a vízellátás megáll.
• Amikor elérte az alsó jelet, a szivattyú be van kapcsolva, és folytatja a tartály vízellátását.

Elektródák helyett ilyen rendszereket néha ún. Úszókapcsolókkal látnak el. Azonban ezek az eszközök kevésbé megbízhatóak, és kis munkatartalékkal rendelkeznek.

Figyelj! Mindenesetre az utasítás azt ajánlja, hogy vészkiürítő rendszert telepítsen a tartályra, vagy különálló riasztóberendezést telepítsen túlcsordulásra.

A tartályban lévő vízszinthez "kötődő" beállítási rendszereket gyakrabban használják a tömeges vízellátáshoz. A szinttípusú automatákkal ellátott szivattyúk sokkal hosszabb ideig tartanak, mivel működésük stabilabb. Az erőforrások megtakarítása szintén hozzájárul a rövid távú bevezetések hiányához.

Védelmi mechanizmusok

A beállítási rendszerek egy másik fontos funkciója maga a védelem. Az automatikus fúrólyuk szivattyú általában több biztonsági eszközzel van ellátva, amely lehetővé teszi, hogy nagy terhelés mellett is működőképes maradjon.

A készülék meghibásodásának fő okai a következők:

• A hálózat feszültségének növelése vagy csökkentése.
• Egy villanymotor nagy terhelés alatt hosszú ideig működik.
• "Száraz futás", azaz a szivattyú rész víz nélkül történő működtetése.

Mindegyik okot ki kell küszöbölni:

• A tápfeszültség stabilizálása érdekében a reléket a feszültség szabályozására használják. Aktuális túlfeszültség esetén egy ilyen eszköz egyszerűen kikapcsolja a szivattyút. A modern modellekhez tartozik továbbá egy késleltetés késleltető relé, amely megakadályozza a készülék gyakori bekapcsolását számos feszültség alatt.

Figyelj! Az ipari vízellátó rendszerekben aktuális stabilizátorokat lehet használni, de használatuk meglehetősen drága.

• Annak érdekében, hogy a motor ne melegedjen túl nagy terhelés alatt, az úgynevezett termikus áram relét használják. Ebben az esetben ennek a résznek a beállítását úgy kell elvégezni, hogy paraméterei megfeleljenek a szivattyú névleges jellemzőinek.

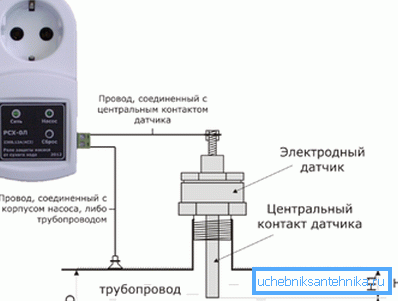

• A száraz futás elleni védelem egyre inkább a szivattyúba épül. Ezt a beállítást "közvetettnek" nevezik: a szivattyú kikapcsol, amikor az áramlás rész készenléti állapotba kerül. Ez azonban növeli az összes alkatrész kopási szintjét.

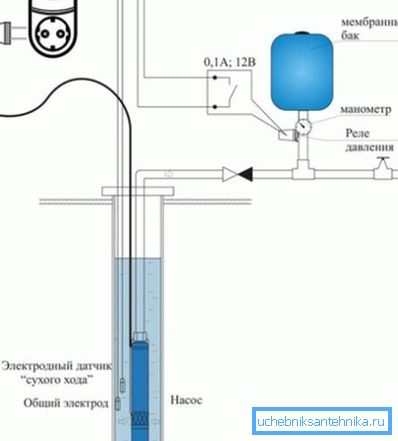

• Megbízhatóbb a készülék működtetésének beállítása a kút vízszintje szerint: a tartályhoz hasonlóan érzékelők vagy úszók is használhatók.

Mindezek a mechanizmusok összeszerelhetők mind a nyomtatott áramköri lapok meringjén, mind a mikroprocesszorok alapján. Az autoregulációs processzorok megbízhatóbbak, de sokkal drágábbak, és azokat szakembereknek kell konfigurálniuk.

következtetés

A villamos búvárszivattyúval felszerelt kutak automatizálása lehetővé teszi, hogy jelentősen optimalizálja az összes munkafolyamatot. Ugyanakkor nem csak az energiaköltségeket csökkentjük, hanem csökkentjük a vízemelő eszköz kopását is. A témáról további információ található ebben a cikkben.
