A házban lévő víz a kútból saját kezűleg: a nyomás

Ennek a cikknek a témája az, hogy a kútból házat szállítanak. Megtudjuk, milyen nyomást kell létrehozni egy szivattyút; amely szivattyúk előnyben részesítik a kútban való munkát és hogyan kapcsolódnak a ház vízrendszeréhez. Ezenkívül egy nagyon kíváncsi koncepciót fogunk érinteni - egy olyan légkondicionáló rendszert, amely jól vizet használ a hűtéshez.

Fejfeszültség

Nyilvánvalóan a kútból a házban lévő víz túlzott nyomást kell biztosítani.

Ennek legalább két oka van.

1. A víznek meg kell oldania a csövek és szerelvények hidraulikus ellenállását, ami az elkerülhetetlen nyomáscsökkenéssel jár.

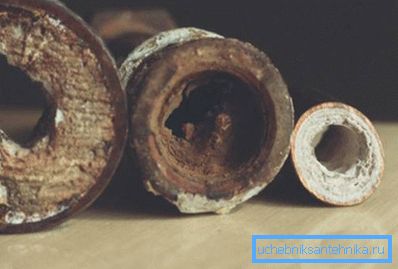

By the way: minden típusú műanyag és fém-műanyag csövek sokkal kisebb hidraulikus ellenállással rendelkeznek, mint az acél (beleértve a galvanizációt is). A fekete acél esetében a csővezetékek jellemzői jelentősen csökkennek a mûködés során, a korróziónak és a mészlerakódásoknak a vízvezetékben való felhalmozódása miatt.

1. Túlnyomás szükséges a WC-kagyló csaptelepek és szerelvények normál működéséhez. Ha a víz a gravitációval egy modern tartály beömlőszelepébe áramlik, egyszerűen nem nyílik meg. A régi belsõ tartályok azonban túlzott nyomás nélkül képesek dolgozni.

Tehát milyen nyomást kell létrehozni egy szivattyút?

számítás

A számítás rendje meglehetősen egyszerű.

• A kút mélysége alapul szolgál. Ha valamilyen okból nincs rá vonatkozó dokumentáció, könnyű mérni egy kötél terhelésének segítségével. Megjegyzés: a szivattyút általában alul legalább egy méteres távolságban kell felfüggeszteni, ami megvédi azt a járókerék iszap és homokfúvástól.
• 30 méteres túlnyomás kerül a mélységbe a mélyedés méterben. Így garantáltan biztosítjuk a szükséges nyomást minden vízvezeték szerelvényhez.
• Az eredményt további 10% -kal megnöveljük a szerelvények, a csővezeték fordulata stb. El nem számolt veszteségek kompenzálására.

Találjuk meg, hogy mi legyen a szivattyúfej egy 70 méteres mélyedéshez: (70 + 30) x1.1 = 110 méter.

Ha meghaladja a számított értéket, akkor nem érdemes két okból.

1. Ez energiamennyiséget okoz.
2. A túlzott nyomás veszélyezteti a vízellátó rendszer integritását, elsősorban - rugalmas csatlakozások a keverőkhöz és tartályokhoz.

A szivattyú kiválasztása

Milyen szivattyúnak kell szállítania a vizet a házból a kútból? Melyek a kiválasztási kritériumok?

A modern piac többféle fúrólyukas szivattyút kínál.

A legfontosabb működési jellemzőkkel felsoroljuk őket.

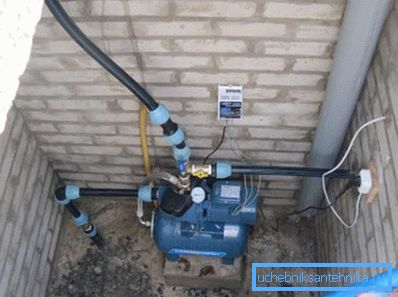

• A kültéri (felszíni) berendezések felszerelésére könnyen elérhetők javításra és karbantartásra, szemben az összes tengeralattjáróval; a probléma az, hogy ezek a termékek csak akkor működhetnek, ha a távolság a felszínről a víz tükrébe nem nagyobb, mint 10 méter.

• Örvényszivattyúk viszonylag olcsó; azonban a járókerék és a burkolat közötti minimális (milliméteres töredék) rés miatt rendkívül érzékenyek a szennyeződésekre. Ha a szuszpendált anyagok tartalma több mint 30 gramm / köbméter, akkor jobb, ha más megoldásokat szeretne.
• csavar - épp ellenkezőleg, képesek 50 százalékkal homoktartalmú pépet szállítani. Ennek az egyszerűségnek az ára alacsony termelékenység és hatékonyság, ami nem haladja meg a legjobb modellek 70% -át.
• Membránszivattyúk rendkívül olcsó és képes viszonylag tisztességes nyomást létrehozni. Fő hátrányuk, hogy a membránok a művelet során mechanikailag elhasználódnak: az eszköz élettartama a javítások között nem haladja meg a 2 évet.

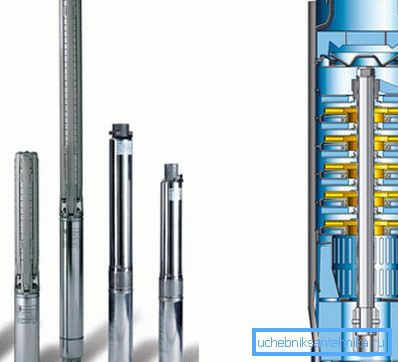

• végül centrifugális szivattyú - ez az örvény ötletének továbbfejlesztése. A nyomás lépcsőkben történik, több járókerékkel. A köztük lévő és a test közötti nagy rés miatt a 150 g / m3-ig terjedő, legfeljebb 2 mm-es szemcseméretű szuszpendált anyagok megengedettek; az ilyen típusú készülékek képesek legfeljebb 250 méteres nyomást kifejteni.

Mi mást kell figyelnie, amikor olyan eszközt választasz, amely a házból vizet biztosít a kútból?

A teljesítmény ideális esetben meghaladja a család csúcsfelhasználását, de kisebb, mint a kút áramlási sebessége. A második követelmény annak a ténynek a következménye, hogy a száraz működés (a víz távollétében) a szivattyúszerelvény fő ellensége: a víz hűtést biztosít a motor számára.

Hivatkozás: 3-4 fős család számára általában egy 30-50 liter / perc kapacitású szivattyút használnak. Ha egy kút vizét öntözésre használják, a tervezési kapacitás megduplázódik.

A szivattyú átmérőjének meg kell egyeznie a kút átmérőjével. A burkolat és a burkolat falai közötti túlzottan nagy távolság romlik az elektromos motor hűtése; a hézag hiánya problémákat okozhat a készülék javításával vagy cserével történő leengedésével és emelésével kapcsolatban. A legtöbb esetben egy 4 hüvelyk átmérőjű szivattyút (2,54 cm-es hüvelyk) és egy 125 mm átmérőjű házat használnak.

Jobb figyelmet fordítani figyelemre méltó gyártókra (Wilo, Grundfos, Pedrolo és hasonlók). Az utasítás a márkájú berendezések nagyobb hibatűrésére és a szolgáltatásközpontok jellegzetesen fejlett hálózataira épül.

belépés

Hogyan néz ki a kút vizét a házból?

Ebben a minőségben egy szokásos polietilén nyomócsövet használnak. Pontosabban, anyaga HDPE (az alacsony nyomású polietilén észrevehetően erősebb, mint az olcsóbb LDPE). Az átmérő megfelel a szivattyú szívófej átmérőjének; a fúvóka - tömörítéshez való csatlakoztatás módja.

A legfontosabb dolog, amit figyelmet kell fordítanod, amikor a bejárást a saját kezedben végezzük: a kútból a háznak a vízellátását a talaj fagyasztási szintje alatt végezzük. Ebben az esetben garantáltan nem hagyjuk, hogy a cső fagyos legyen a hideg időjárás csúcsán.

Mi a teendő, ha nem lehet ásni a kívánt mélységű árok (sziklás talaj, permafrost stb.)?

• A bemenet szigetelt. Erre a célra habos vagy poliuretán héjakat használhatunk, a csövet polietilén habba csomagolhatjuk, vagy egy expandált agyaggal bevont doboz összeszerelése: a szigetelés típusának megválasztása a saját belátása szerint.

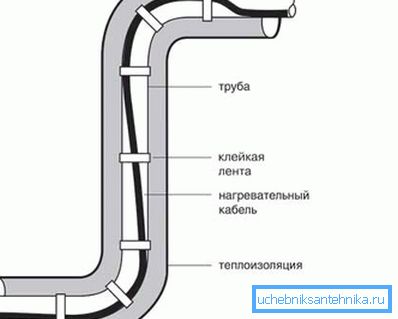

• A szigetelésen belül egy önszabályozó fűtőkábel kerül beépítésre, amely megakadályozza a víz fagyását még akkor is, ha nincs csaptelep. A kábelt ragasztóval, szalaggal vagy bilincsekkel rögzítik a csőhöz.

Különleges eset

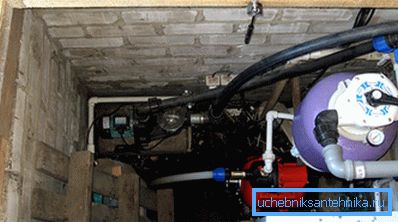

Van-e előnye a teljesítmény szempontjából a házban lévő víz számára is?

Ezt a döntést meg lehet vitatni, és ellene.

• A befagyás valószínűsége nulla. A szigetelt szerkezet alagsorában a hőmérséklet még a legsúlyosabb fagyban sem csökken nulla alatt. Ezenkívül stabil marad akkor is, ha a házat nem melegítik: a talaj, ahogy emlékszünk, folyamatosan pozitív hőmérsékletet mutat, de a hideg levegőből a mi esetünkben hőszigetelt falak.
• Elfelejtheted ásni árokat.
• Nem csak: a víztartó ugyanolyan szintjével az ásatási gödörből fúrt fúrólyuk kissé rövidebb lesz, ami bizonyos mértéket megtakarít a fúrási műveletek során.

Néhány előny, nem igaz?

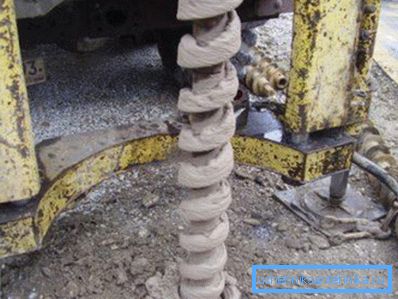

Sajnos, nem így van. A fogás az, hogy amikor a fúrólyag deformálódott, a szivattyú leesik, vagy a burkolat sérült, a javítási munkák gyakran leállnak a fúró újrahasznosítására. Ahogyan megérted, a lakóház alagsorában ez lehetetlen.

By the way: Általában ajánlott fúrni nem kevesebb, mint három méterre a falak a ház. A korlátozás az alagsori süllyedés valószínűségével függ össze, amikor a talaj közelébe kerül.

Légkondicionáló

Lehetséges-e a ház hűtése vízzel a kútból?

Számos, változó összetett és hatékonyságú megoldást mutatunk be rövid értékelésükhöz.

Hőszivattyú

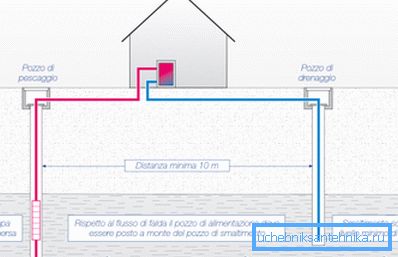

Az áramkör víz-levegő hőszivattyút használ. Hőcserélője felesleges energiát szállít a vízbe, amelyet egy kútból vettek át és egy másikba összevontak. A felszín alatti víz állandó hőmérsékletének köszönhetően a hőszivattyú mind a nyári, mind a téli fűtőkészülékhez használható.

A megoldás nagyon praktikus és univerzális, de hiányosságait le kell írni:

• Nagy költségek. A hőszivattyú ára 150-200 ezer rubel; a második kút is nem kéri a tulajdonos az olcsóság.
• Nagy jól áramlási igény. 14 kWh hő átviteléhez három köbméter vizet kell hűteni három fokkal. Eddig egy óra alatt nem minden földalatti víztározó ad el.

Fancoil a vízellátó rendszerben

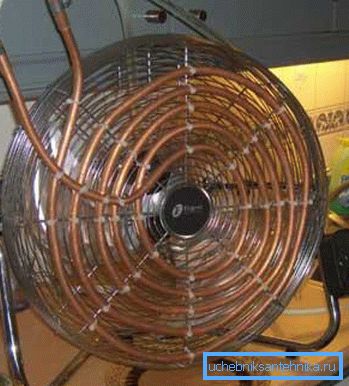

Egy páratlanul olcsóbb megoldás a hidegvíz-rendszer ventilátoros tekerccsel (hőcserélővel kényszerített légáramlással) történő kinyitása. Miért? A légáramlás növeli a hőátadást rögzített radiátor területen.

Tipp: A ventilátor tekercsében gyakran használt régi beltéri egység légkondicionáló. Többek között az ilyen minőségben történő felhasználás egyszerűsíti a kondenzátum eltávolítását: a szükséges csövek és nyílások már jelen vannak a szervezetben.

Miért ilyen egyszerűsítés ellenére egy ilyen rendszer nem túl népszerű? A rideg hatékonyság miatt. A megfelelő mennyiségű hideg víz fogyasztásával a helyiség levegőjéből kiszabott hő mennyisége napi kilowattóra lesz.

Cirkulációs áramkör

Egy sokkal ésszerűbb megoldás egy áramkör keringtetése egy keringtető ventilátor tekerccsel.

• A hőcserélő a szivattyú felett helyezkedik el. Kívánatos - réz, gyakori peremmel: így a lehető legkisebb hatékonyságot biztosítjuk. Gyakran azonban egyszerűen U-alakú polietilén cső.
• A hőcserélő egy pár vonallal (általában ugyanabból a polietilén csőből) kapcsolódik a ventilátor tekercshez.
• A vonalakat a keringető szivattyú, a biztonsági csoport (nyomásmérő, tágulási tartály és biztonsági szelep) szerelvénye és az áramkör feltöltésére szolgáló szelep eltörik.

A 40 méteres lyuk hűtési hatékonysága 1,5-2,5 kilowatt lehet. Ebben az esetben az energiafogyasztás alacsonyabb lesz, mint a gazdaságos légkondicionáló - 60-75 watt.

következtetés

Mint mindig, az olvasó további anyagokat talál a videóban ebben a cikkben. Sok szerencsét!
