A kút automatizálása: milyen elemekből áll, és miért

A vízellátást a földalatti erőforrások használatával történő elosztáskor rendkívül fontos a megfelelő automatizálás kiválasztásához.

A "vájatok automatizálása" kifejezés olyan eszközök komplexét jelenti, amelyek a következőkből állnak:

• vezérlő relék;
• elektromos egység;
• különböző védelmi rendszerek, amelyek célja a motor és a szivattyú károsodásának megakadályozása.

Automatikus szivattyúvezérlés

A leggyakrabban használt két irányítási séma a búvárszivattyú indításához / leállításához:

• a tartályban lévő víz mennyisége;
• a vízellátás nyomásának szintjén.

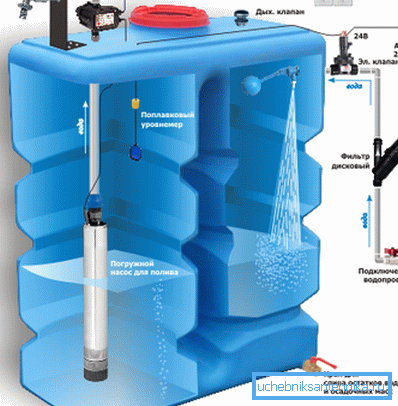

A vízszint szabályozása

Ezt a sémát akkor használják, amikor víznyomásos berendezésekhez merülő szivattyúk működnek, vagy egy speciális tartályt töltenek be, amelyből a szivattyú egy másik szivattyúval pumpálja a fogyasztókat.

1. A tárolótartályok belsejében speciális szintérzékelők vannak felszerelve. Ők a parancselő relék segítségével figyelik a tartály alsó és felső töltési küszöbértékét. A vízmennyiségtől függően a relék utasításokat adnak a szivattyú indítására vagy leállítására. Az érzékelők lehet úszó vagy elektród. Az első kevésbé megbízható, mert a működő erőforrásuk kicsi.
2. A víztároló kapacitást vészhelyzeti túlcsordulással kell ellátni, amennyiben túlfolyik.

Figyelj! A rendszer fő előnye a szivattyú stabilitása. Hidraulika állandó, mert a névleges fogyasztást a kút mélységéből, a víztorony magasságából és a 1/2 méteres kifolyóból álló magasságból kell kiszámítani. Minden ciklus megegyezik a tartály / torony teljes térfogatának kiadásával, figyelembe veszi a jelenlegi vízelemzés fogyasztását. Megakadályozza a motor meggörbülésének veszélyét, ez növeli az élettartamát.

Nyomásszabályozó szivattyú

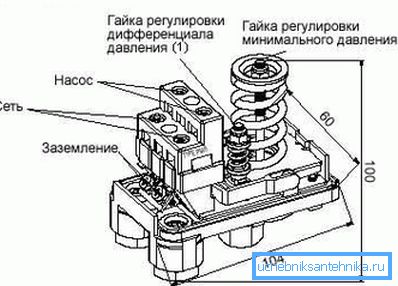

1. Eszerint a szivattyút egy relé parancs vezérli, amely fel van szerelve a csővezetéken. Két értéket állít be: a nyomás, amelynél a szivattyút be kell kapcsolni vagy ki kell kapcsolni.
2. A kútból származó automatikus vízellátást leggyakrabban az egyes kutakhoz használják, ellentétben az előző rendszerrel, amely a kollektív vízellátó rendszerekre jellemző.
3. Rendszerint ebben az esetben vevőket használnak (membrános tartályok). Szükséges a szükséges túlnyomás fenntartása a rendszerben, valamint az alacsony költségek és a víz kalapálásának kompenzálása.
4. Nagyon fontos, hogy megfelelően konfigurálja a relét a szivattyú paraméterei és a vevő hangereje alapján. Annak érdekében, hogy a szivattyúegység ne működjön túl gyakran, a szivattyú jellemzőinek átlagos zónáján alapulnia kell a felső és az alsó nyomásküszöböknek. Az értékek hiszterézisét 1.2 bar-tól 2.5-ig kell kiválasztani, figyelembe véve, hogy a szivattyú maximális értéke egy bizonyos időben kezdődik.

Az ilyen sémákban alkalmazott nyomáskapcsolók ipari és háztartási partnerekre oszthatók.

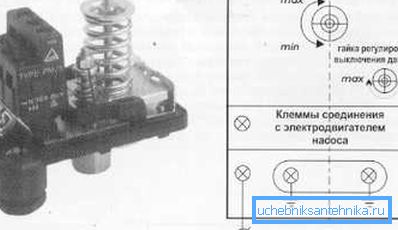

1. Az elsőek erőteljes kapcsolattartó csoportokkal vannak felszerelve, és képesek ellenállni a legfeljebb 16 amper áramnak. Azonban nincsenek beállító skálák, amelyek a beállítható nyomás tartományt mutatják.
2. Ezért egy nyomásmérőre van szükség ilyen relék beállításához.
3. Az ilyen berendezések előnye a kút számára az elektromos áramkörök használatának lehetősége a szivattyú közvetlen vezérlésére. Emellett az ipari eszközök nagy megbízhatósággal és pontossággal rendelkeznek.
4. Hátrányok - alacsony hangolási pontosság és alacsony élettartam, az erős beáramló áramok hatása miatt. Az eszközök kis áramerősségű érintkezőkkel rendelkeznek, ezeket a külső indítón keresztül kell átkapcsolni.

Az utasítás megköveteli a szivattyú ipari relé-rel történő működtetéséhez a vezérlő szekrényeket további védelem nélküli eszközökkel vagy anélkül.

A háztartási relé felszerelése elég ahhoz, hogy a szivattyút közvetlenül a kapcsolattartó csoportok segítségével csatlakoztassa a hálózatra. Az eszköz egyszerű kialakítása és alacsony ára miatt népszerűvé válik a vásárlók körében.

Figyelj! Azonban ez a megtakarítás a relé cseréjével járó többletköltségekkel egyenlő, amelyek nem különböznek a tartósságban. Továbbá, még akkor is, ha új eszközt helyez a saját kezére, alig tudja majd visszaállítani a szükséges beállításokat és teszteli a műveletet.

Szivattyúvédő eszközök

A fúrásszivattyú hibáinak fő okai:

• azok működtetése csökkentett feszültség mellett az elektromos hálózatban;
• motor túlterhelés;
• a munka üresjáratban, más szavakkal - víz nélkül.

Biztonsági technikák

1. A szivattyú teljesítményének legjobb módja a feszültségstabilizátorok használata.. Gyakran az automatikus fúrólyuk tartalmaz egy feszültség vezérlő relét. Kikapcsolja a szivattyút, amikor a feszültség leesik, és beállítja a háromfázisú motorok aszimmetriáját és fázissorrendjét.

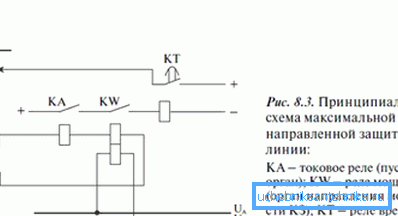

1. Az elektromotorok termikus (áram) relékkel védve vannak a túlterheléstől. A beállított áram elérésekor kikapcsolják a készüléket. Fontos, hogy az ilyen relé beállításainak változása egybeessen a szivattyú áramának névleges értékével.
2. Az üresjáratú szivattyúk kétféleképpen védettek. Közvetlenül - a tartályban / toronyban lévő víz mennyiségével, elektróda vagy úszó érzékelő segítségével. Közvetett módon - az áramerősség nagyságával, vagy a fázisok és a feszültség változásával, az elektromos motor áramával, relével.

Mínusz közvetett típusú védelem másodlagos jellege. A vezérlő relé csak akkor reagál, ha a csapágyak és az áteresztőegység már víz nélkül marad, ami lehűti és keneti őket.

Ha a szivattyú kapacitása nagyobb a jól áramlási sebességnél, akkor ez naponta többször történik. Ez csökkenti a búvárszivattyú élettartamát. Ezért kívánatos egy elektródeszköz felhelyezése a térfogat szabályozására. Lehetővé teszi a szivattyú kikapcsolását baleset előfordulása előtt.

A védőeszközök típusai

A szivattyú védelmére és vezérlésére különböző típusú és kombinált eszközök használhatók.

Ezek három kategóriába sorolhatók:

• a QA-50B vagy QA-60C nyomtatott áramköri lapokon alapuló védelmi eszközök;
• relé vezérlő egységek;
• mikroprocesszor alapú eszközök.

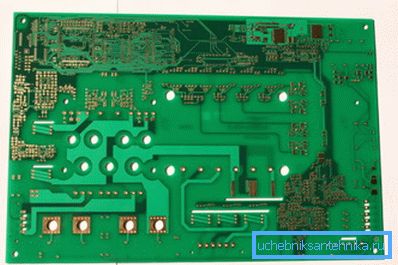

A PCB-alapú eszközök szerkezetileg és funkcionálisan teljes eszközök.

1. Ehhez külső berendezés csatlakoztatására van szükség: magának a szivattyúnak, gyakran egy indító (mágneses), nyomáskapcsoló, szintérzékelők stb.
2. Számos beállítható opcióval és paraméterrel rendelkeznek: áram (termikus) védelem, feszültségcseppek kompenzálása, alapjárati fordulatszám-szabályozás és motorterhelés stb.
3. Megjegyzendő, hogy a készülék teljességének köszönhetően nem lehetséges a működés logikájának megváltoztatása.
4. Ezenkívül a modellek gyakran nem rendelkeznek választási paraméterek megváltoztatásával bizonyos paraméterek esetén. Ha a tábla sikertelen, akkor mindent meg kell változtatnia. A költségek mellett ez majdnem megegyezik az új eszköz megvásárlásával.

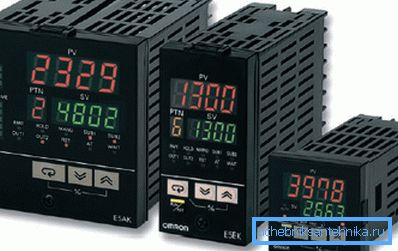

Relé automatikája a kúton nagyon változatos. Ez lehet a legegyszerűbb eszközök és szekrények, amelyekben több szivattyú működését szabályozó eszközök találhatók.

Az ilyen eszközök előnyei:

• a relatív megbízhatóság és a tervezés egyszerűsége;
• gyors és egyszerű frissítések a nem szabványos használathoz;
• ha a készülék bármely eleme megszakad, akkor csak akkor változik meg.

A mikroprocesszoros vezérlőkön alapuló szivattyúk működését és védelmét szabályozó eszközök a legmodernebbek és összetettek.

Lehetőséget biztosítanak az egység működésének alábbi paramétereinek ellenőrzésére:

• a szigeteléssel szembeni ellenállás mennyisége;
• motorhőmérséklet;
• a váltakozás sorrendje és a fázis aszimmetria;
• kompenzálja az alacsony / magas feszültséget;
• a motor túlterhelés és üresjárat elleni védelme;
• lehetővé teszik a készülék működési idejének és az elfogyasztott energia mennyiségének egyidejű figyelembevételét.

következtetés

Jelen pillanatban nehéz elképzelni az egyéni és a kollektív kutak működését anélkül, hogy funkcionális és védelmi automatizálást alkalmaznának. Lehetővé teszi a vízellátás hatékonyságának növelését és az ebben a folyamatban alkalmazott berendezés tartósságát. Nézze meg a cikkben megjelentetett videót. Rengeteg hasznos információt tartalmaz.
