A kutak gyűrűje: jellemzők, előírások, telepítés

A kút önkonstrukciója könnyebb és kényelmesebb a vasbeton kútgyűrűk használatával. Természetesen ezek a gyűrűk eltérőek, és szeretnénk megmondani, hogy mely termékekre van jobb választani, hogy hogyan csökkentsük a gyűrűket a kútba, és hogyan rögzítsük őket az oszlopban.

Vasbeton gyűrűk

kinevezés

A megerősített betongyűrűk a kútépítéshez nagy mennyiségű henger alakú vasbeton termékekből állnak, vákuum belsejében. Egyszerűen megfogalmazva, a gyűrű hasonlít egy rövid csőszakaszra, amelynek hossza megközelítőleg egyenlő az átmérővel.

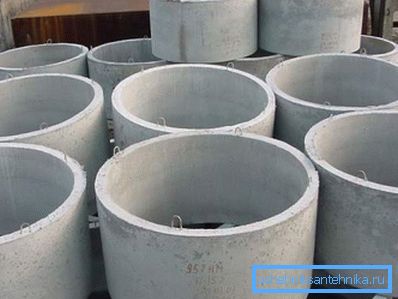

A kútgyűrű hüvelytengely kialakítására szolgál:

• szennyvízcsatorna,
• csatorna,
• látvány,
• vagy vízvezeték,
• valamint a szeptikus tartályok építésére,
• különböző gyűjtők
• és más földalatti tartályok.

Más szavakkal, az RC gyűrűket előkészített betonszerkezetek készítésére használják, és leggyakrabban függőleges oszlopok, amelyek egymás fölött állnak, záróelemekkel, habarccsal vagy saját súlyukkal rögzítve.

Leggyakrabban hasonló termékeket használnak a következő szerkezetek felépítésére:

• Az ivóvíz kitermelésére szolgáló kút. Itt a legmagasabb minőségű termékekre van szükségünk mind a szilárdság, a megbízhatóság, mind az összetétel tekintetében, mivel kapcsolatba kerülnek az élelmiszertermékkel;
• Szennyvízcsatornák. Az ilyen szerkezetek felépítéséhez alacsonyabb minőségű termékek állnak rendelkezésre, mivel az ilyen tartályok mélysége kicsi, és nincs kapcsolat az ivóvízzel;
• Vihar és ellenőrző vízelvezető kutak. Ugyanaz, mint a csatorna;

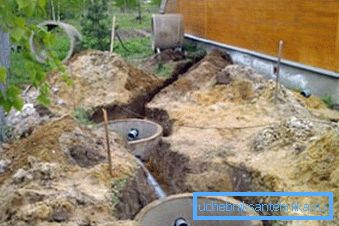

• Szeptikus tartályok. Az ízületek szilárdsága és megbízhatósága egyre növekvő követelményeket támaszt, mivel ebben a tartályban szennyeződések vannak, amelyek behatolása meghaladja az építési határértékeket;
• Vihar csatorna és vízelvezető rendszer. Ezek a szerkezetek nagy vízállósági és tartóssági követelményeket támasztanak.

Figyelj! Tehát elmondhatjuk, hogy a vasbeton gyűrűket különböző hidraulikus szerkezetek felépítésére és a tengelyek függőleges tengelyeinek erősítésére használják.

jellemzői

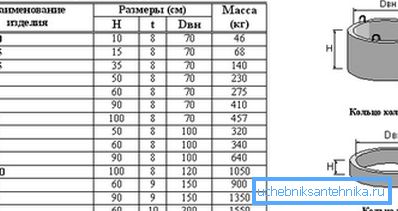

A betoncsövek építéséhez használt betontermékek számos jellemzővel rendelkeznek. A legfontosabbak közé tartozik a termék magassága, belső átmérője, valamint a falak tömege, térfogata és vastagsága.

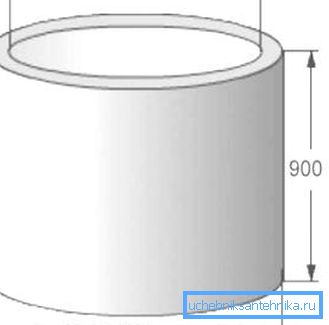

Az első két jellemző a gyűrű jelölésen van feltüntetve. A KS betűkből és két számból áll. A "COP" a "falgyűrűt" jelöli, és a számok jelölik a belső átmérőt (első sorrendben) és a rész magasságát (második szám). Például a KC 10-9 jelzéssel ellátott termék belső átmérője 10 deciméter és magassága 9 deciméter.

A betonanyagok mérete nagyon eltérő lehet: a magasság 1 és 12 dm között van, a belső átmérő 7 - 25 dm. Vízgyűjtő kutak építéséhez a leggyakrabban használt termékeket COP 10-9 jelöli, mivel optimális szélességük és 90 cm magasságuk 550-630 kg tömegű, ami szintén elfogadható.

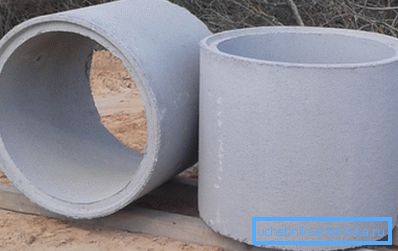

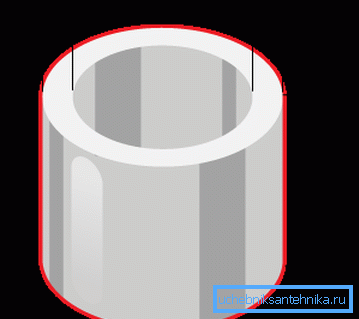

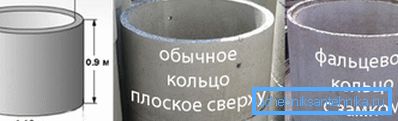

A falvastagság 8 és 10 cm között változhat, továbbá a gyűrű végei lehetnek laposak vagy karimájú zárral rendelkeznek. A zárak lehetővé teszik, hogy tartósabb struktúrákat készítsenek és elkerüljék az oszlop vízszintes elmozdulását a talaj felverése során.

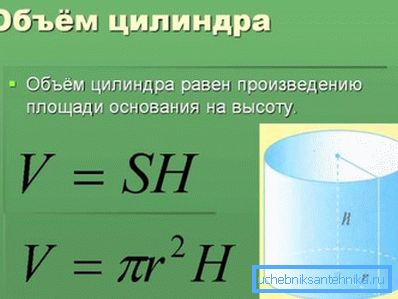

A termék térfogata könnyen meghatározható a következő képlet segítségével:

V = S * h, ahol V a térfogat, S a henger aljának területe, h a palack magassága.

A magasságot a jelölés jelzi, de hogyan határozható meg az alapterület? elemi:

S = R2, ahol? = 3,14, R = D, D a jelölésen feltüntetett átmérő.

Ennek eredményeként a következőket kapjuk: V = 0,785 * D2 * h, továbbá D a jelölés első száma, h a második szám a rész jelölésében.

Például, számítsuk ki, hogy hány liter van a KS 10-9 gyűrűben:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

Egyes termékeknél a magasság 89 cm lehet, a térfogat kissé alacsonyabb.

Ugyanez a számítás használható a vízmennyiség kiszámításához a hordó víztartó részében, de a gyűrűmagasság helyett a vízoszlop magasságát kell helyettesíteni, amely könnyen meghatározható úgy, hogy egy kötelet rakodik a kútba, és mérik a nedves rész hosszát.

Szerkezetek összeszerelése

Most azt szeretnénk elmondani, hogyan kell dolgozni a betongyűrűvel a kút építése során. Amint már említettük, a COP 10-9 jelzéssel ellátott fajtát használnak erre a célra.

A zárak jelenléte nem szükséges, sok szerelő hajlékony, mivel a zárak minősége gyakran nem egyenlő, ezért a termékek egyenetlenek lesznek, ráadásul a csuklós rész ára körülbelül 500 rubel. Végül a szkeptikusok azzal érvelnek, hogy a talaj felduzzasztásának ereje nem képes semmilyen zárra vagy más rögzítésre, mivel a szerkezet felszíne négyzetméterenként több tonna lehet.

Ha a saját kezével egy kút építését tervezi, akkor a vasbeton szerelési útmutatója hasznos:

1. Egy gödröt ástak a talajban az első gyűrűhöz körülbelül másfél méter mélyen. A gödör átmérője - 1,3 - 1,5 m;

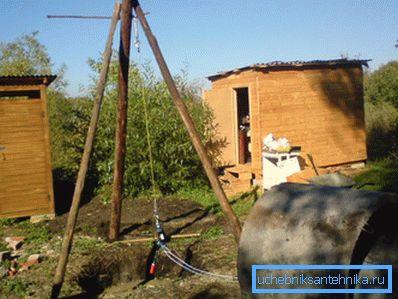

1. Egy emelővel vagy csörlővel ellátott állványt a gödör felett helyeznek el, amelynek kábelének végén négy horgos csonk van;

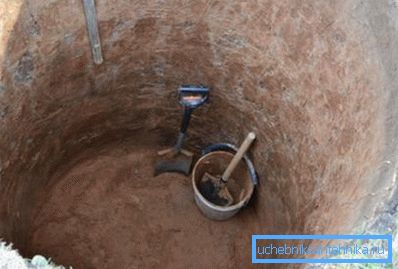

1. Mielőtt a gyűrűket leeresztené a kútba, a gödör alja kiegyenesedik és megtörik;

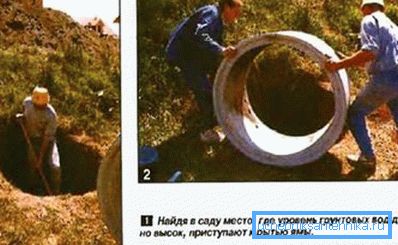

1. Betontermékek, amelyek oldalsó felületen törmelékkel vagy más karral vannak ellátva, és egy olyan helyre gördültek, mint egy kerék;


2. A gödör száját tartós deszkák fadarabja borítja, amelyen a terméket feltekerik, és a végére helyezzük;

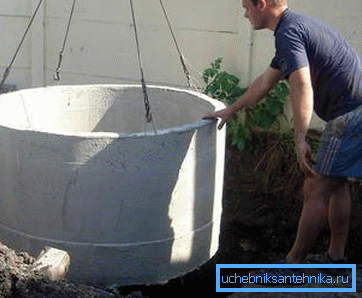

1. A csavarrögzítő rögzítőelemeket a gyűrű végeire helyezzük el, és kezeljük a betontermékeket a gödör felett;

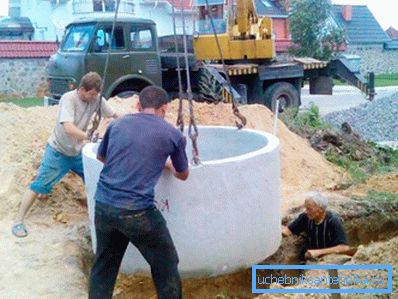

1. Amikor a gyűrű lóg a kábelen, a pajzsot eltávolítják a gödör szájából, és a termék leereszkedik, miközben a pályát az oldalfelület megnyomásával és halkításával egyidejűleg állítja be;

1. Ha a gyűrű a tervezési pozícióban van, akkor a rögzítő fülek befelé hajolnak, a végét homok, víz és cement oldatával vonják be. Általánosságban elmondható, hogy sok vita van arról, hogyan lehet kihagyni a kút gyűrűjét, a legegyszerűbb és környezetbarát megoldást kínáljuk;

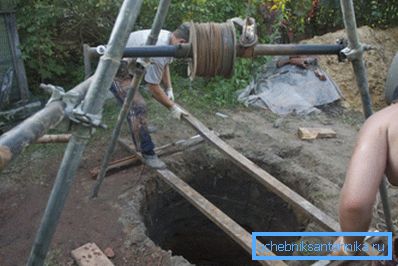

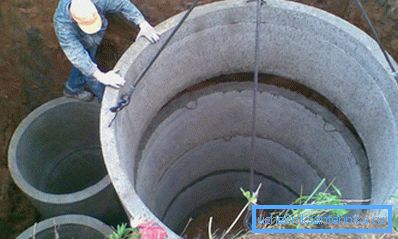

1. Ezt követően a gödröt ismét pajzsra borítják, a következő terméket rápakolják, felemelik a rudakra, eltávolítják az árnyékolást és elhelyezésre kerülnek az előző részben. A telepítés pontossága manuálisan vagy karok segítségével állítható be;

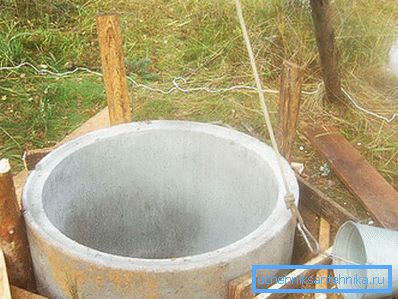

1. Ezután ásja fel a talajt az oszlop alatt, és amikor leesik a föld felszínének alá, a folyamat ismétlődik;

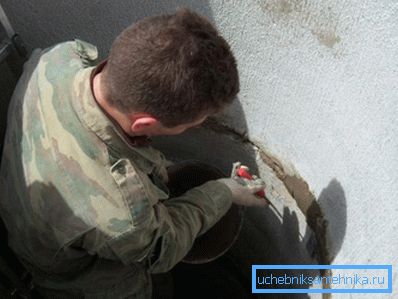

1. Az egész oszlop összeszerelése után az ízületeket folyékony üveggel kevert cementhabarcsokkal vonják be.

Figyelj! Csak megbízható gyártóktól szerezze be a betontermékeket jó hosszú távú hírnévvel, mivel a kút életében és állapotában a víz minőségétől függ.

következtetés

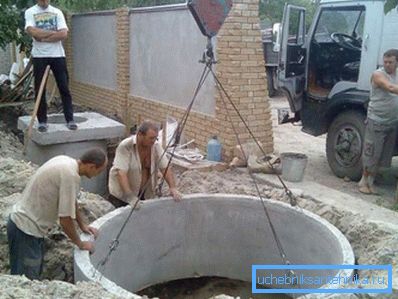

Vasbeton gyűrűk - a legmegfelelőbb és legbiztonságosabb anyag a kút önépítéséhez. A telepítés elég két-három ember és egy egyszerű emelő mechanizmus, a videó ebben a cikkben segít jobban megérteni a bonyolult munka.
