A radiátor megállító szelepe - részletes leírás és beépítés

Az akkumulátor behelyezése nem csak arra szolgál, hogy csak a fűtőtestet rögzítse a falra, és csatlakoztassa a tápvezetéket és a visszatérő csöveket. Szükséges továbbá a szükséges szelepek, különösen a szelepek felszerelése, és a termosztát nem lesz felesleges.

Ez növeli a fűtési rendszer rugalmasságát.

Miért van szükség szelepekre az akkumulátor telepítésekor?

Általánosságban ez a készülékkategória nemcsak különféle típusú daru- kat, hanem különféle csappantyúkat, szelepeket is magában foglal. A radiátorok szelepei szintén tartalmaznak dugókat, amelyek az akkumulátor oldalán lévő lyukakra vannak felszerelve.

Az akkumulátor telepítésekor ajánlatos:

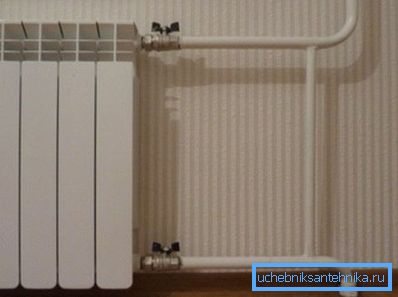

• néhány golyóscsap - hasznosak annak érdekében, hogy gyorsan leállítsák a hűtőfolyadék áramlását az akkumulátorba. Ehhez bypass kerül elrendezésre, és szelepeket szerelnek be a be- és visszatérő csőbe;

• Amikor a radiátor a rendszerhez van csatlakoztatva, egy speciális csaptelep használható, amely lehetővé teszi a víz gyors leöblítését.

A szabályozó eszközről az automatikus termosztát hasznos lesz, lehetővé téve, hogy külön-külön cserélje le az egyes elemek hőátadását. Ennek köszönhetően megtakarítható a fűtés, és a házban kényelmesebb lesz.

Figyelj! A termosztát a radiátorhoz van csatlakoztatva, majd egy elzárócsővel, majd egy bypass csővel. Csak ilyen sorrendben működik rendszeresen.

A szelepek részletes jellemzői

A fűtési rendszer normál működése nagyban függ a daru típusának megfelelő kiválasztásához egy adott feladathoz. Így érdemes részletesebben megvizsgálni a szelepek típusát és hatókörét.

Golyóscsapok

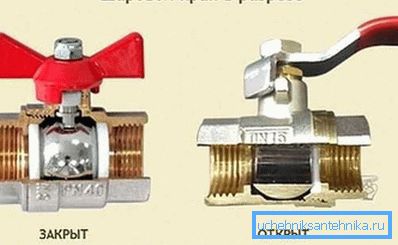

A fűtőtest gömbcsapját azért nevezzük, mert a reteszelő része egy gömb alakú, középen lévő lyukkal. És a munkája alapelve abban rejlik, hogy a fogantyú egy fordulata megakadályozza a vízellátást a csőben.

Ez nagyon hasznos például, ha az akkumulátor a vízellátás szinte azonnal kikapcsol, ha egy csavaros eszközt ugyanarra a célra használnak, akkor sokkal több időt kellene töltenie.

A labda mellett megtalálhatók a kúpos vagy hengeres záróelemek analógjai a piacon (ezeket orosz szamovárokban használták). De a teljesítmény szempontjából a labda nincs a versenyben. A kónuszot például fokozott kopás jellemzi.

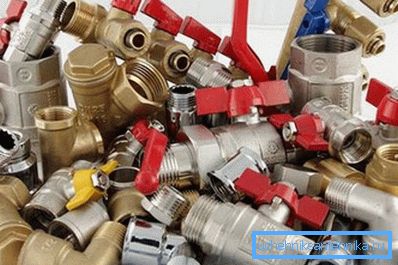

Ami a golyóscsap választását illeti, figyelembe kell venni annak méreteit és a fémtípust, amelyből készült (szükséges, hogy a radiátor fémjével együtt ne képezzen galvánpárt).

Szintén figyelmet kell fordítani a reteszelő rész lyuk méretére:

• teljes furat - bennük a furat átmérője pontosan megfelel a cső belső átmérőjének. Ennek következtében a nyitott állapotba helyezést követően nem csökkenti az akkumulátort érő víz mennyiségét;

• standard - a lyuk átmérője 20% -kal kisebb, mint a cső belső átmérője. Ha ezt a modellt alkalmazzuk, 10-15% -kal csökkentjük a hőátadást a radiátorból;
• nem teljes fúrt - a golyó kis lyukának köszönhetően a folyadék áramlási sebessége körülbelül félig csökken.

Figyelj! Ennek következtében az akkumulátor elhelyezésére csak teljes átjáró záróeszközöket szabad használni.

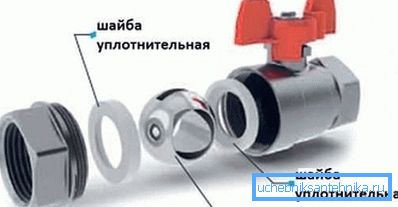

Ami azt illeti, hogy a radiátor elzáró szelepének szerkezete hogyan néz ki, egy fémgömb és egy tömítés látható a szekcióban, ami biztosítja a zárt állapot feszességét. Viszonylag korábban megjelentek a polimer elzáró szelepek, amelyek bármilyen radiátorra felszerelhetők, függetlenül attól, hogy milyen anyagból készülnek.

Figyelj! Modellek műanyag házzal, amely jóval kisebb a fémhez képest. De a vastagsága a több, akkor figyelembe kell venni, amikor kiválasztja.

A hagyományosabbak fém csapok. Általában réz vagy ötvözetek használatosak, így nem okozhat problémát a fémek kombinációja.

Csak két munkaköre van, ezért az "stop szelep" osztályhoz tartozik. Az értékesítésen megtalálhatók és a 3 utas szelepek, rádiók csatlakoztatásakor is használhatók. Minden különbség abban a tényben rejlik, hogy a 3 munkahelyzet és a vízáramlás a két irány egyikébe irányítható.

Az ilyen eszközök ára alacsony, és a fűtési rendszer rugalmassága miatt a további költségek indokoltak.

Zárószelep

Ez a készülékkategória használható radiátorok csatlakoztatására (2 csöves fűtési rendszerben). A szelepek, mint például a gömbcsapok, lehetővé teszik a víz áramlását az akkumulátornak, és nem kell megszakítani a fűtési rendszer működését. Használhatók arra is, hogy kényelmesen leürítik a vizet egy fűtőberendezésből vagy töltsék fel folyadékkal.

Figyelj! A radiátor egyenes elzáró szelepe az alapkonfigurációban nem biztosítja a leeresztő szelep felszerelését. De hasznos kiegészítés mindig külön megvásárolható.

Ami a vásárlás célszerűségét illeti, technikai szempontból nincs különbség a gömbcsapot a visszatérő csőre helyezni, vagy egy elzáró szelepet választani. Ha az adagolócső legalább egy egyszerű termosztát, akkor mindkét lehetőség ugyanúgy működik.

De a gömbcsap és az elzárószelep kialakításának különbségei még mindig ott vannak. Az első csak nyitott / zárt helyzetben lehet, de a hatszögű szelep szabályozza a hűtőfolyadék áramlását.

Jelentős különbségek vannak a megjelenésben. A golyóscsapok jól látható piros "pillangóval" készülnek, de a radiátoros zárószelep sokkal jobbnak tűnik.

Nem rendelkezik szeleppel az esztergáláshoz, így nem fog kitűnően kiemelni a csövekből és az akkumulátorból. A költségek magasabbak, mint a gömbcsapoké, de mivel a fűtési rendszert nem 1 éves időtartamra gyártják, akkor azt is el lehet tölteni.

A leeresztő szelepet, amely a fűtőtest vizének leeresztésére szolgál, az elzáró szelepre van szerelve. Különleges fogantyúval történő elforgatásakor a radiátor vízellátása blokkolva van.

Az ütköző felszerelése

Az egész folyamat csak néhány percet vesz igénybe, minden munkát saját kezével végezhet, szakemberek nélkül. Csak akkor szükséges, ha nem szalad, például csekély torzítás, ha a szelepet a csőre szerelik, súlyos szivárgást okozhat a fűtési szezon alatt.

A gyártók különböző típusú csatlakozásokkal ellátott szelepeket állítanak elő. Az értékesítés során találhatók daruk hegesztett csuklóra, peremre, nyákra. A nem levehető csatlakozó típus nem ajánlható a későbbi javításokkal kapcsolatos nehézségek miatt, a karimás kötés típusát csak ipari vállalatoknál használják, és a mindennapi életben előnyben részesítik a levehető ízületeket.

A leggyakrabban használt kapaszkodók kupakkal vagy amerikai betonszalaggal magasak és a munkaerő-intenzitás minimális.

Ebben az esetben nagyobb figyelmet kell fordítani az előkészítő szakaszban:

• el kell döntenie a szál típusát. A daruk lehetnek tengelykapcsolók, vagy külső menetesek vagy kombinálva, a csövek fajtájától függően kell választani;

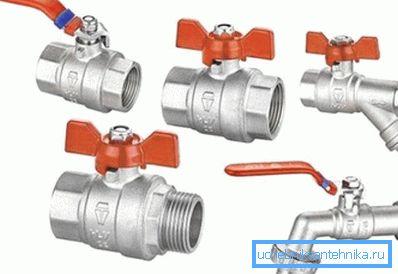

• toll típus is szerepet játszik. Ha a cső közeledik a falhoz, akkor csak a pillangós verziót kell választania, a hosszú fogantyú egyszerűen csak a falhoz illeszkedik.

A telepítési utasítások több intézkedést tartalmaznak:

• kiválasztja a daru telepítési helyét;
• ellenőrizte a fogantyú előrehaladását;

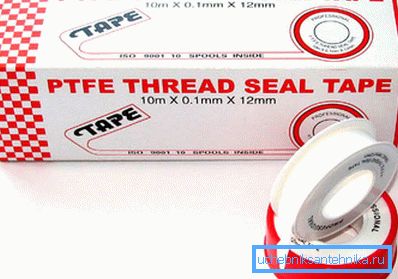

• következő a menetes kapcsolat. A kötés további tömörségéhez kötelező felszedni;

Figyelj! A vízszintes csőnél megengedett, hogy a fogantyút a függőleges irányból 45 fokkal tolja el. Így a csukló nem csavarható fel a végéig, de egy kicsit elfordítja az oldalsó csapot, így kényelmesebb használni.

• A végső lépés az összekötő szivárgás ellenőrzése.

Összegezve

Annak ellenére, hogy a fűtőtest elvileg önellátó tárgy, a szelepek és szerelvények elfelejtése nem kívánatos. Az egyszerű gömbcsapok és szelepek használata rugalmasabbá teszi a fűtési rendszer működését, és a fűtési szezonban biztosítja a ház kényelmét.

Ebben a cikkben a videó bemutatja a gömbcsap telepítési folyamatát.
