A szivattyú víznyomáskapcsolójának beállítása

A nyomáskapcsoló kulcsfontosságú elem a szivattyú vagy szivattyúállomás automatizálásában, jelzést ad a szivattyú be- és kikapcsolására. A gyártótól és a modelltől függően a gyári beállítások eltérhetnek, de általában a szivattyú bekapcsolásának alacsony küszöbértékét 1,4-1,8 bar nyomáson állítják be, és a kikapcsolási küszöb 2,5-3 bar. De néha ezeknek a beállításoknak a küszöbértéke nem elegendő a vízvezetékberendezések normál működéséhez, ezért szükséges a szivattyú víznyomáskapcsolójának beállítása, hogy be- és kikapcsolja az egyes paramétereket.

A tervezés és az üzemeltetés elve

A relé beállításának megkezdése előtt meg kell értened a munkájának tervét és elvét. A relé kialakítása meglehetősen egyszerű, és érintkezőkkel van ellátva, rugózott lemezzel, amelyet a víznyomás befolyásol.

1. Ház.
2. Kapcsolatcsoport a szivattyú csatlakoztatásához.
3. Hálózati csatlakozók.
4. Földelő csatlakozók.
5. A relé vízellátáshoz való csatlakoztatásához szolgáló anya.
6. Rugós nyomáskülönbség beállítása.
7. A rugócsillapítás minimális nyomása.
8. A csomópont, ahol a dugattyú és a membrán.

A fém alapzat egy fémplatform egyik végére van rögzítve, amely a dugattyú hatására emelkedhet és leeshet. A dugattyút víznyomás okozza. A platform két rugóval (6,7) rendelkezik, egy nagy rugó (7) ellensúlyozza a dugattyú (víz) erejét, ezáltal kiegyenlítve azt. A kis rugó (7) nem azonnal lép életbe, de miután a platform egy bizonyos magasságig emelkedik, és amint a platform megérinti a kisebb rugót, a dugattyú ellenáll mindkét rugó erõinek és a dugattyú erõsségének ellenállásának, attól a pillanattól kezdve a platformnak meglehetõsen emelkednie kell. az érintkezők nyitva vannak és a szivattyú ki van kapcsolva. Az érintkezők nyitására és zárására egy kis csukló található egy rugóval. Amint a platform emelkedik a csukló felett, az érintkezők leereszkednek és az elektromos áramkör kinyílik, amint a dugattyú (víz) erő gyengül, a platform leesik és a kontaktusok bezárulnak.

Egy nagy rugó felelős a szivattyú bekapcsolódásáért, vagyis az alsó nyomáshatárért, és egy kis rugó segítségével a szivattyú kikapcsolásának pillanatát szabályozzák, vagy inkább a be- és kikapcsolás közötti különbséget állítják be.

beállítás

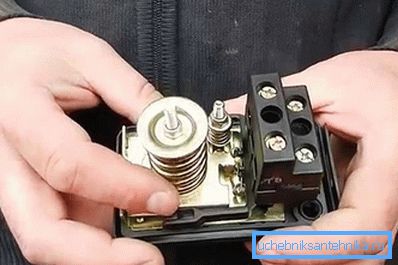

A relé elvén alapulva meg kell változtatni a platform közötti merevséget, amelyet a víznyomás és az érintkező érint. A beállítást a rugó merevségének megváltoztatásával végezzük, amely tömörítéssel vagy gyengítéssel történik az anyák beállításával. A beállítás elindítása előtt a szivattyú be- és kikapcsolása közben be kell állítani a nyomásmérő jelzőit. Ezután húzza ki a relét a hálózatból, és távolítsa el a burkolatot. Egy csavarkulccsal, az anyák kicsavarásával vagy csavarásával állítsa be a szükséges paramétereket:

• ha csak az alacsonyabb kapcsolási küszöbértéket kell módosítani (növelni vagy csökkenteni), akkor meg kell nyomni vagy ki kell engedni a rugót (7) lévő anyát;
• a szivattyú leállításának felső határát növelni vagy csökkenteni, a rugó (6) anyáját rögzíteni vagy csavarni, ha meghúzzuk - felemeljük a szivattyú lefúvatási határértékét, és ezzel ellentétesen lecsökkentjük, növeljük a ki- és bekapcsolás közötti különbséget;
• ha egyszerre két paramétert kell megváltoztatnunk, akkor az alsó határértéket először egy rugóval (7) kell beállítani, majd egy rugóval (6) állítjuk be a különbséget;

Minden változást nyomásmérővel kell ellenőrizni. Érdemes megfontolni, hogy a nyomáskülönbség megváltoztatásával csökkentjük vagy megnöveljük a szivattyú időtartamát, és ez megjelenik a vízellátó hálózat nyomásváltozásakor. Ha a nyomáskülönbség kicsi, a hálózat nyomása "sima" lesz látható cseppek nélkül, de a szivattyú indításának száma megnő, ami befolyásolhatja a hasznos élettartamot.

A beállítások jellemzői

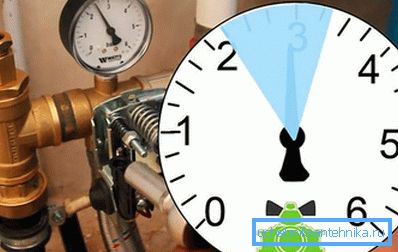

A beállításnál ne feledkezzen meg arról, hogy a felső nyomás nem lehet magasabb, mint a szivattyú által létrehozható legnagyobb nyomás (a szivattyú minősítési adataiban láthatja). A felső nyomás nem haladhatja meg az adott modell maximális megengedett nyomásának 80% -át, és ezeket a paramétereket a relé utasításai tartalmazzák. A beállítást megelőzően ellenőrizni kell a hidraulikus tartály körte körüli légnyomást is - a szivattyú alsó küszöbértékének 0,2 bar alatt kell lennie. A kiigazítás másik követelménye a be- és kikapcsolási nyomás közötti különbség, amelynek 1-1,5 bar-n belül kell lennie. A paraméterek megváltoztatásával a csavaranyákat nem lehet meghúzni, amíg meg nem áll, ami ahhoz vezethet, hogy a relé teljesen leáll.

videó

Ez a videó megmutatja, hogyan lehet beállítani a szivattyú nyomáskapcsolóját:
