A szivattyúállomás csatlakoztatása a kútba

A külvárosi települések műszaki kommunikációjának ellátása a legtöbb területen probléma. Központi vízellátás, vízelvezetés, fűtés csak a megalopolises szomszédos külvárosi településeken lehetséges. A lakosság vízzel való ellátásának problémája megoldást jelent a maguk polgárai számára, akik saját területükön önálló vízellátási forrásokat szerveznek. Ez lehet egy kút, egy kút az első víztartó rétegekben, egy artézi kút vízálló látványa.

A kútból víznek eltávolítása a vödör segítségével meglehetősen nehéz feladat. A különböző technikai eszközök csatlakoztatásának képessége nemcsak a gépesítést teszi lehetővé, hanem teljesen automatizálhatja a víz házhoz szállításának folyamatát is.

A vízellátás folyamatának automatizálása érdekében a szivattyúállomást a kúthoz kell csatlakoztatni.

A szivattyúállomás elemei

Az autonóm szivattyúállomás a következő elemekből áll:

• önindító centrifugális szivattyú, amely a kútból a kívánt magasságig biztosít vizet;
• a hidraulikus sokk hatásának enyhítésére, a csővezeték nyomásának fenntartására (ez egy membránnal ellátott tartály és pneumatikus szelep a levegő befecskendezésére);
• csövek és csővezetékek szerelvényei és összekötő elemei;
• elzáró és szabályozó elemek (szelepek, nyomásmérők, nyomáskapcsolók, visszacsapó szelepek stb.);
• durva és finom szűrők.

A működés elve

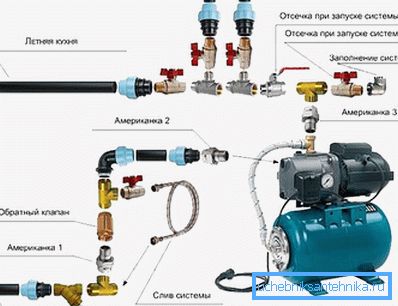

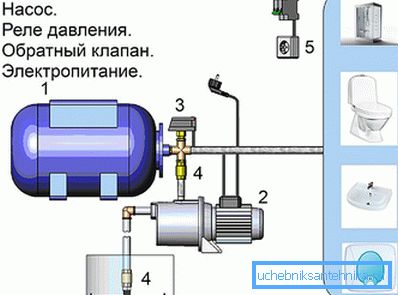

A szivattyúállomás csatlakoztatásának általános terve az ábrán látható. A kútból a szívócső a szivattyúállomáshoz jut. A vezetékben a csővezeték végén egy visszacsapó szelep egy szűrővel van ellátva. A szivattyúállomás előtt szelepek és durva szűrő vannak felszerelve. Az állomás kimenetén nyomásmérő, visszacsapó szelep, finomszűrő. A nyomásvezetéken tovább folyik a víz a fogyasztók felé.

A kútszivattyúból származó csővezeték elszivattyúzza az akkumulátort. Egy bizonyos nyomás betöltése után a szivattyú kikapcsol. Amikor kinyitja a csapvizet nyomás alatt, belép a keverőbe, a zuhanyba és más vízfogyasztási pontokra. Amikor a nyomás lecsökken, a szivattyú bekapcsol, és elindítja a víznek a hidraulikus akkumulátorból történő vételét. Így a rendszer nyomásának szabályozásakor a szivattyú vagy működik, ha víz fogyasztódik, vagy kikapcsol, ha minden vízfogyasztó le van zárva.

A szivattyúállomás helye

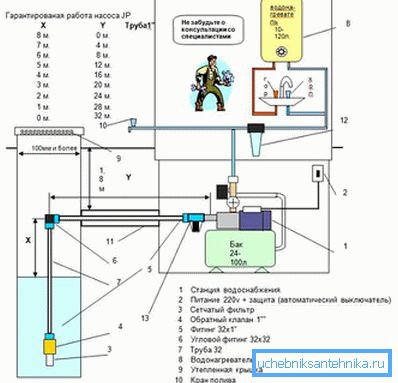

Telepítés előtt az állomásnak meg kell határoznia a helyét. A szivattyúállomásnak a kút közelében kell lennie. A kútból a házba vezető csővezetéket a szigeteléssel és a fagyás elleni védelemmel szemben le kell fektetni a talaj befagyasztásának szintjéig. Szálláslehetőségek:

1. Különleges fűthető helyiség: különálló pajta, mosókonyha a házban vagy a ház alagsorában. A legelőnyösebb választás, mivel lehetővé teszi, hogy bármikor karbantartsák a berendezést egy meleg szobában.
2. A ketrecben, amely védő kút, amely a talaj fagyásának szintje alatt helyezkedik el. Ez a lehetőség kevésbé gyakori. A kazán szigetelve van annak érdekében, hogy elkerülje a talaj fagyasztását szélsőséges hidegben, hogy megakadályozza az összes drága berendezés fagyását, károsodását és meghibásodását.

Az állomás felszerelése

Az önálló telepítés során tudnia kell, hogyan csatlakoztassa az állomást. A vízellátó rendszer megbízhatósága és élettartama a helyes telepítéstől függ.

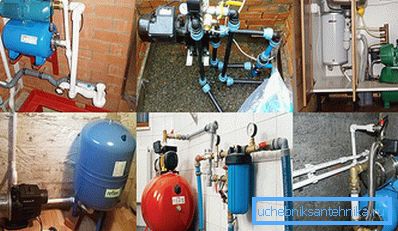

1. A szivattyútelep telepítése. Telepíthető a helyiség falán rögzített L-alakú konzolra, egy speciális dobogóra a padlón, ahol az állomás található. Az állomás a csővezeték irányába fókuszálva helyezkedik el a kútra, így nincsenek felesleges kanyarok. Az állomásnak nem szabad érintkeznie a falral. Az állomás lábai alatt gumibetétek is telepíthetők a vibrációs zaj kiküszöbölése érdekében.
2. Az állomás bejáratának telepítése. Az állomáson lévő bemeneti csatlakozókon keresztül egy durva szűrőt szerelnek be, egy visszacsapó szelepet, egy zárószelepet és egy csatlakozót, hogy átválthasson egy műanyag csővezetékre.
3. A szívócső felszerelése. A kút végén található csővezeték végén egy fém háló és egy visszacsapó szelep van felszerelve. A csővezeték elhelyezéséhez egy árokot ásnak a fagytömeg mélységébe, ahol a vízellátást lefektetik. A csöveket egy homokpárnára helyezték és homokkal borították. A csővezeték nagy mélységű fagyérzékenységgel szigetelt. Csövek vezetnek be a házba és csatolják az adapterkapcsolót.
4. A kimeneti csővezeték telepítése. A rugalmas tömlő az akkumulátortól egy nyomáskapcsolóhoz van csatlakoztatva. A merev csövek kifordulásakor finomszűrővel, visszacsapó szelep, szelepek, csatlakozók a ház nyomócsövéhez.

A próbaüzem előtt vizet öntünk a szivattyúállomásba. Ez azért szükséges, hogy megakadályozzuk a szivattyút üresjáratban.

A szivattyú csatlakoztatva van a hálózati feszültséghez és működik. Minden záróelemnek nyitva kell lennie. Minden csatlakozást szivárgás ellenőriz.
