A szivattyútelep csatlakoztatása a kútba: a vízellátó

A kút vízellátó rendszerének kialakításakor a mesternek számos meglehetősen összetett feladatot kell megoldania. És egyikük az, hogy a szivattyúállomást a saját kezünkkel a kútra kösse össze - végül is csak a megfelelő telepítéssel és üzembe helyezéssel kapunk megszakítás nélküli vízmennyiséget és a kívánt térfogatot.

Az alábbiakban arról beszélünk, hogy mi ezek a rendszerek, és részletesen leírja a telepítés folyamatát.

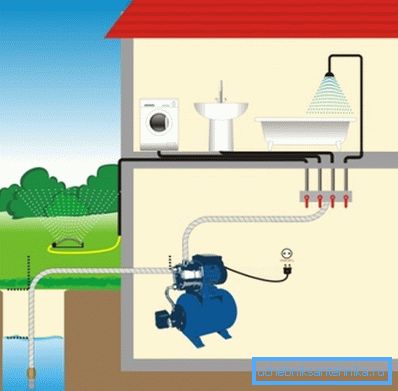

Eszköz elrendezése

A háztartásokban található, 20 méteres mélységig terjedő lyukakból és sekély mélyedésekből származó víz emelésére leggyakrabban merülő szivattyúkat vagy automatikus szivattyúállomásokat használnak. És éppen ez a második lehetőség, amely a közelmúltban népszerűbb lett, mivel egy ilyen állomás felépítése olyan egész berendezést tartalmaz, amely biztosítja a teljes rendszer zavartalan működését.

A szivattyúegységet rendszerint a következő részletekkel töltik ki:

• Maga a szivattyú, gyakran centrifugális típusú. A készülék felelős a víz emeléséért és a csővezetékeken keresztül történő szállításáért.

Figyelj! Néha egy ilyen szivattyú van felszerelve a merülő szivattyú mellett, különösen akkor, ha szükség van a víz mélyről a felső szintre történő emelésére.

• Hidroakkumulatív kapacitás, amely egy tartály, amelyet egy membrán több részre oszt. Ennek a kialakításnak köszönhetően a rendszerben a nyomás nehezebben változik, és a szivattyú alkatrész elindításáért felelős automatizálás ritkábban fordul elő. Emellett az akkumulátor használata lágyítja a hidraulikus sokkot, ami pozitív hatással van az összes csatlakozás állapotára.

• Nyomáskapcsoló reagál a rendszer változására. Amint a csővezetékben és / vagy az akkumulátorban lévő nyomásszint csökken, a relé elindítja a szivattyú elektromos motorját, és a víz áramlik a forrásokból a csövekbe.
• Manométer a változások rögzítéséhez.

Vízbevezető rendszert használnak a kútból vagy kútból történő vízhez, amely egy visszacsapó szeleppel ellátott szívótömlő. A konnektorban fel van szerelve a központi csővezeték, amely összeköti az automata állomást a házzal és minden fogyasztási ponttal.

Összeszerelési technológia

Hely kiválasztása

Mielőtt elkezdené a szivattyúegység beszerelését, válassza ki a megfelelő helyet.

A követelmények az alábbiak:

• először, A rendszert a vízforrás közvetlen közelében kell elhelyezni. Ez lehetővé teszi számunkra, hogy biztosítsuk a leghatékonyabb vízfogyasztást teljesítményvesztés nélkül.
• másodszor, A készüléket védeni kell a csapadék hatásaitól. Természetesen a szivattyúállomások többségét zárt helyiségekben állítják elő, de nyilvánvalóan nem az állandó eső és hó munkálatokra tervezték.
• harmadik, a telepítési helyszínnek hozzáférést kell biztosítania a rendszerhez az üzembe helyezéshez és a megelőző karbantartáshoz.
• Ne felejtse el elfelejteni, hogy a szivattyú elektromos motorja sok zajot okoz, ezért ne helyezze őket a nappaliba.

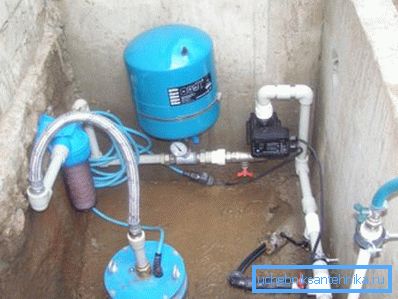

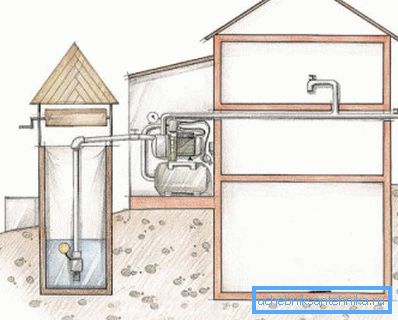

Ebből a szempontból a ház aljzata (ha a kút az alapítvány közvetlen szomszédságában található), a gödör vagy a kaszáló ideális hely a telepítéshez. A vezérlőállomást a kútba is elhelyezheti, és egy speciális polcon rögzítheti a nyak alatt.

Csöveket rakunk

A telepítési hely kiválasztása után pipát kell elhelyezni a házról a vízforrásra.

A munka elvégzéséhez szükséges utasítások meglehetősen egyszerűek:

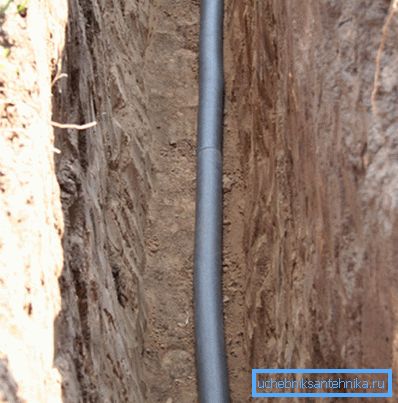

• Egy árokot ásunk egy lejtőn a kút felé. Az árok mélységének valamivel nagyobbnak kell lennie, mint a talaj fagyásának mélysége - ezért védjük a csövet a jégingerek keletkezéséből.
• Az árok alján elalszunk egy homokpárnát, amely akár 20 cm vastag.
• Tegyük a csövet, előszigeteljük szigetelőanyaggal.

Figyelj! A szigetelés alternatívájaként önszabályozó fűtőkábel használható.

• Az alapozásnál egy lyukat alakítunk ki, amelyen keresztül elindítjuk a csövet az alagsorba vagy a földalattiba.
• Csatlakoztatjuk a vezetéket a belső vezetékekhez, gondosan szigeteljük a fűtetlen helyiségek összes területét.
• A csővezeték másik végét a szivattyúállomáson speciális visszacsapó szelepekkel és a lebegő részecskék tisztítására szolgáló hálóval csatlakoztatjuk. Egy ilyen alkatrész ára kicsi, de használata jelentősen javítja a rendszer stabilitását.

Csatlakoztatjuk az egységet

Ezután csatlakoztassuk és futtassuk az egységet.

A szivattyúállomás csatlakozási sémája a kút számára meglehetősen egyszerű, és minimális készséggel is megvalósítható:

• Először is olyan bázist készítünk, amelyen az állomást fel kell szerelni. Mindent összevetve a tégla vagy a vasbetonból készült kis dobogó alkalmas erre. A dobogó minimális magassága kb. 20 cm.
• Közvetlenül az egység lábai alatt kb. 10 mm vastagságú gumitömlőt helyezünk. A rugalmas anyag hatékonyan kompenzálja a rezgéseket, csökkentve a berendezés kopását és csökkenti a zajt.
• A szivattyú lábát gumitömítéssel szereltük fel, és széles alátétekkel ellátott horgonycsavarokkal rögzítettük.

Ezután csatlakoztasson egy vízbevezető tömlőhöz.

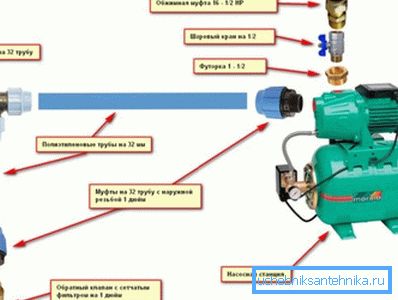

A kapcsolat használatához:

• Hüvelykes csatlakozás férfi szálakkal.
• Külső menetes acél vagy bronz sarok.
• Megfelelő visszacsapó szelep, amely biztosítja az egyenletes vízáramlást a rendszerbe.
• Kapcsolat - "amerikai".

Az összes alkatrészt egyetlen rendszerbe csatlakoztatjuk, összekötve a vízbevezető csövet a szivattyúval. Ugyanakkor minden ízület tömítettségét ellenőrizni kell.

Ugyanezzel a módszerrel csatlakoztassa a kimeneti csövet. Mint már korábban említettük, itt egy durva fém hálószűrőt lehet felszerelni.

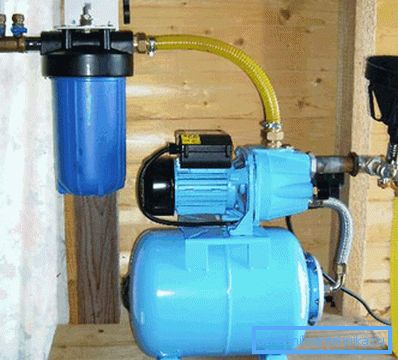

Rendszerünket úgy optimalizálhatjuk, hogy előszűrőt telepítünk a szivattyú rész előtt. Ezzel az alacsony költségű eszközzel a szivattyú élettartamát meghosszabbíthatja, mivel az agyag és a homokrészecskék, amelyek az áramlási szakaszba esnek, jelentősen befolyásolják az alkatrészek kopását.

Figyelj! A centrifugális modellek alacsony minőségű víznek szenvednek, ami valamivel kevesebb, mint a rezgéses, azonban számukra nagyon fontos a szűrő behelyezése.

Az indítás előtti konfiguráció

A hidraulikus alkatrészekkel végzett munka befejezése után a teljes rendszer kezdeti beállítását végre kell hajtani:

• A nyomás a szivattyúban speciális technológiai lyukon keresztül kb. Két liter vizet tölthet be.
• Végezzen el egy tesztindítást a berendezésen, rögzítve a rendszer indításának és leállításának pillanatát. Az optimális leállítási érték 2,5-3 bar között van, a szivattyú részének 1.8 - 1.5 bar-ra kell állnia.
• Ha ezekről a számokról eltéréseket észlelünk, akkor a nyomáskapcsoló fedelét ki kell nyitni és kalibrálni kell a beállító csavarok forgatásával. Általában jelzéssel vannak megjelölve, amely rögzíti az indikátor növekedési irányát és csökkenését.

A beállítás befejezése után a szivattyú normál üzemmódban működtethető.

következtetés

A szivattyúállomásnak az itt megadott kútra vagy kútra történő csatlakoztatásának rendszere optimális a megbízhatóság és a munkaerőköltség minimalizálása szempontjából. Természetesen javítható, de a kezdőknek elég lesz, és ez az információ. Az ajánlásokat követve, valamint a videó tanulmányozása során egyszerűen elvégezheti a vízellátó rendszer telepítését és alapvető beállítását.
