A vízellátás ipari lefektetése: végrehajtási módok és

Mi a vízellátás lefektetése az út alatt, és hogyan különbözik a csővezetékek építési helyeken való átirányításától? Erre és más hasonlóan fontos kérdésekre válaszolunk ebben a cikkben.

A víz- és csatornahálózatok modern módszerei változatosak, ezért kiválaszthatja azt a módszert, amely a legjobban illeszkedik annak a tárgynak a jellemzőjéhez, amelyben a nyomon követés és a kapcsolódó telepítési munka elvégezhető.

Osztályozási nyomonkövetési módszerek

A terület sajátosságai szerint kiválasztják és használják az útpálya jelenlétét, a forgalom intenzitását, a folyékony közeg szállítására vonatkozó paramétereket, stb., Nyílt, rejtett és zárt csővezeték-módszert.

A csővezeték helyének megfelelően változik:

• föld felett,
• földalatti,
• víz alatti nyomon követési módszer.

Nézzük részletesebben a módszerek végrehajtásának jellemzőit.

Nyitott nyomkövetés

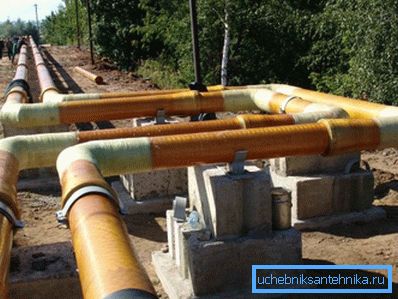

A külső vízvezeték elhelyezése, vagy úgynevezett nyílt nyomkövetés, speciálisan felállított vagy már meglévő épületszerkezetek, például támaszok, falak, állványok stb. Használata révén történik. Bizonyos esetekben ez a módszer lehetővé teszi az útvonalak elhelyezkedését a folyosón és a féligjáró csatornákon, a talaj felszínén vagy egy árokban.

A földön végzett földi nyomkövetés, amelynek árát leginkább elérhetővé teszik, a következő:

• rögzítésre támaszokra vagy speciálisan rögzített alapra;
• a közúti árufuvarozás egyes részei süllyedésének megakadályozására és vészhelyzetek bekövetkezésének megakadályozására szolgáló csővezetékek rögzítése vagy felszerelése;
• telepítés helyi vagy importált talajjal kitöltve.

A vízi csövek nyitott eszközének és a közlekedési utak útján történő szennyvízkezelésének utasítása az építési munkák megszervezésének alábbi módjait tartalmazza:

• rövid útszakaszon az út mentén (elkerülés nélkül);
• a forgalom két szakaszban történő megállításával (az első sáv átfedés, majd a másik);
• a forgalom megállítása nélkül (elrendezett bypass).

Fontos: A nehéz hidrológiai és földrajzi körülmények között az út kereszteződésének nyomon követése alagutak segítségével történik. A csővezeték elhelyezésének ez a módja az út karbantartása és javítása.

Nyomon követés rejtve

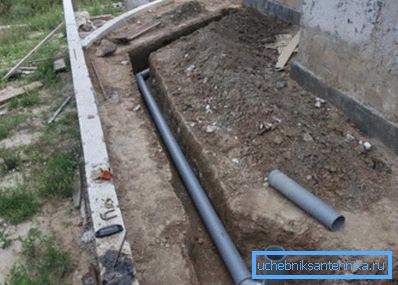

A vízellátó hálózatok lefektetésének rejtett módjai feltételezik, hogy a csövek elhelyezkedését speciálisan ásott árkokba helyezték. Az árkok felszerelésének hiányában nincsenek csatornák a falak és az építési tárgyak alaplapja alatt.

Fontos: E megoldás jelentős hátránya a kommunikáció nehezen hozzáférhető, mivel a javításhoz vagy karbantartáshoz vezető utat csak akkor lehet behatolni, ha teljesen megnyitja a megfelelő struktúrákat.

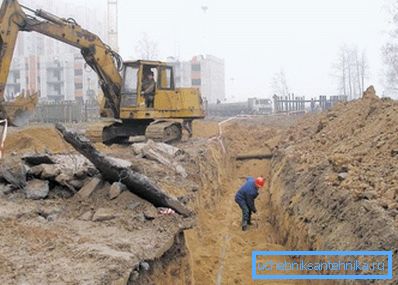

A gödrök és árkok építéséhez szükséges ásatási munkákra vonatkozó követelmények között a következőket jegyezzük meg:

• Az árokászt a talaj természetes szerkezetének megváltoztatása nélkül kell elvégezni;
• Ha a talaj a projekt által meghatározott szint alatt van kiválasztva, megengedett egy homokágyat használni az árok alján, de azzal, hogy a rétegvastagság nem több mint fél méter.
• Ha a talajt a tervezési mélység szerint választják ki, akkor az árok alját 10 cm vastag homokkal tölti.
• A csővezeték feltöltése felülről és oldalról történik 15-30 cm vastagságú védő homokréteget használva, amely után a talajt feltöltik.
• A feltöltés folyamán egy henger öntetlen talajból öntik ki, és kialakul, ami kb. Egy év alatt rendezik meg a tervezési szintet.
• Télen nem szabad fagyos alapra helyezni egy útvonalat.
• A felhelyezés előtt ellenőrizni kell a használt csöveket és csatlakozóelemeket hibák (forgács és repedések) ellen.
• A lefektetett útvonal kitöltése csak sikeres hidraulikai vizsgálat után végezhető el.
• A feltöltött vízellátó rendszer átmérőjétől függően a feltöltést kotrógépen vagy kézzel végzik.

Nyomon követés zárt módon

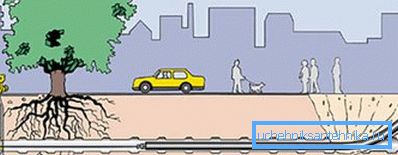

A modern technológiák lehetővé teszik, hogy a tényleges átmérőjű csövekből kivezető utat teremtsenek a talaj felnyitása nélkül.

A lezárt útvonalat az alábbi módszerek valamelyikével végezzük:

• pajzs és alagút;
• Sajtolás;
• lyukasztás az aljzatokkal, vibrációs berendezésekkel, mechanikus csavarral, stb .;
• talaj lyukasztás pneumatikus ütésekkel;
• a talaj vákuum rezgéses préselése;
• fúrás (vízszintes, irányított, vibráló fúrás).

A cső nélküli csőfektetés felsorolt ​​módszereinek kiválasztását az út átmérője és hossza, a fizikai-mechanikai tulajdonságok és a talaj hidrogeológiai jellemzői határozzák meg. Ismét a módszer kiválasztása, és ennek eredményeképpen a vízvezeték méterenként történő lefektetésének költsége nagymértékben meghatározza a rendelkezésre álló berendezés típusát.

Végezetül, vegyük részletesebben a zárt tömítés leghatékonyabb és ezért legkedveltebb módszereit.

• "Csőcső" olyan módszer, amely lehetővé teszi, hogy visszaállítsa a kopott, sőt vészhelyzeti vezetéket túlzott költségek nélkül. Néha ezt a módszert olyan utak előállítására használják, amelyek a külső mechanikai és kémiai hatásoktól védettek.

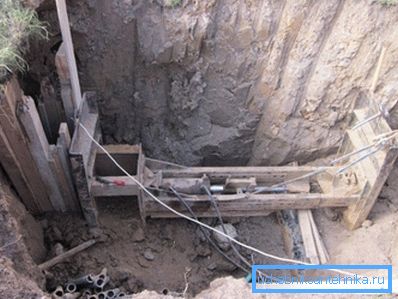

• A "lyukasztás" népszerű módja a lyukaknak a talajba történő bejuttatásával mechanikus lyukasztással speciális berendezéssel.

Annak érdekében, hogy a talajhoz vastagabb ellenállást hozzon létre, a tolókészülék egy vagy másik forma csúcsával van felszerelve. Mint egy csúcs, sima fém kúpot használnak. Egy csövet von be a kúpos furatba. (Lásd még a cikk Hogyan válasszunk csöveket a fűtéshez: funkciók.)

következtetés

Most már tudod, milyen a csővezeték, és hogyan történik a felszíni és a föld alatti csővezeték. A gyakorlatban alkalmazni kell a kapott információkat, például, amikor egy vízvezeték-rendszert vagy szennyvízelvezető rendszert rendeznek saját kezével a dachában.

Vannak kérdések, amelyekre átfogó válaszokra van szükség? További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
