A vízvezetékek mérettáblája: a termékek kiválasztása
A vízellátó rendszert önállóan telepíteni kívánó személyeknek meg kell vizsgálniuk a vízvezetékek szabványos méreteit a piacon. Ez az információ nagyon hasznos lesz, mert csak a munkaterületen használt részek és átmérők ismeretében képesek leszünk kiválasztani a megfelelő szerelvényeket és adaptereket, valamint a háztartási készülékekhez csatlakoztatni.
Az alábbiakban általános információkat nyújtunk a csőméretekről, valamint olyan referenciaadatokat nyújtunk, amelyek megkönnyítik a berendezés kiválasztását a tervezési szakaszban.
Alapvető paraméterek
Kulcsméretek
A meleg és hideg vízellátó rendszerek építéséhez ma különböző típusú csöveket használnak.
Ha magára tervezi a telepítést, akkor valószínűleg a következő típusokat fogja használni:
- Steel.
- Réz.
- Polietilén.
- Polipropilén.
- Fém és műanyag.
Annak ellenére, hogy az egyes kategóriák termékkínálata meglehetősen széles, és a szakaszok alapvetően szabványosították, bizonyos különbségek még mindig vannak jelen. Ezért a házak vízvezetékszereléséhez szükséges anyagok vásárlásakor ügyelni kell a termékek funkcionális paramétereinek figyelembevételére.
A vízvezetékek méreteit az alábbi értékek határozzák meg:
- Dn a névleges átmérő.
- DU - feltételes átjáró (belső rész, milliméterben kifejezve).
- A falvastagság (minél több - annál erősebb a szerkezet, annál nagyobb a nyomás, amely ellenáll).
- Külső átmérő
Figyelj! A külső átmérő mérete nagyon fontos, amikor a vízellátás rejtett telepítését tervezzük és a hornyokat készítjük a kontúrok kialakításához. Más esetekben jobb, ha a "feltételes áthaladás" fogalmával működik.
Hüvelyk és milliméter
A gyártó gyakran írja le a vízvezetékek méretét hüvelykben - és egy milliméter felfelé vagy lefelé nem elég szoros kapcsolatot eredményez:
- Amikor ugyanabból az anyagból származó termékekhez csatlakoznak, ritkán előfordulnak ilyen helyzetek, de pl. Műanyag vagy rézből készült acélszerkezetek helyettesítésével kellemetlen helyzetbe kerülhet.
- Az a dolog az, hogy a hüvelykben a külső felületre vágott szálat jelölik. Mivel a különböző modellek falvastagsága változhat, hiba léphet fel.
Tipp Annak érdekében, hogy ne keverjük össze, jobb, ha nem a termék külső átmérőjére, hanem a DU értékére összpontosítunk - éppen ez az, ami megfelel az inch értéknek.
A vízvezetékek legelterjedtebb méretei mm-ben és hüvelykben az alábbi táblázatban találhatók:
| Menet, hüvelyk | Feltételes átmenet, milliméterben |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Ami a gyakorlati használatot illeti, általában a következő adatokra összpontosít:

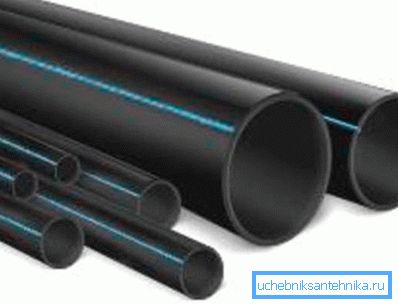

- Az utasítás a szükséges kapacitástól függõen 3/4 hüvelyk és 1 1/2 hüvelyk közötti keresztmetszetû csövek használatát ajánlja.
- A vastagabb termékeket általában vízszintes utak felállítására és elrendezésére használják.
Teljes méretek
fém
Egészen a közelmúltig a legelterjedtebb részek a vízvezetékek lefektetéséhez voltak acéltermékek.
Az ilyen elemek címkézése általában két paramétert jelöl:
- Külső átmérő
- Falvastagság
A belső keresztmetszet feltárásához elegendő két falvastagságot (milliméterben) kivonni az átmérő méretéből.
A legnépszerűbb acélszerkezet-keverék az alábbiakban található:
| Külső átmérő | Feltételes át | Falvastagság | ||
| tüdő | standard | megerősített | ||
| 10 | 17 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48 | 3.0 | 3.5 | 4.0 |

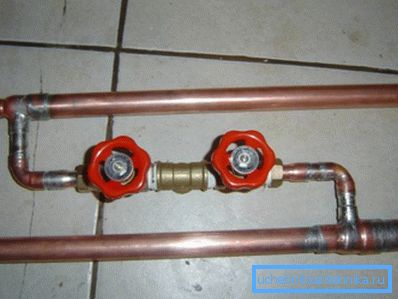

Annak ellenére, hogy az anyag ára nem demokratikus, egyes esetekben a réz-áramköröket vízellátáshoz használják. Méreteik némileg különböznek az acéltermékektől:
| Jelölés hüvelykben | Feltételes át | Külső átmérő |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

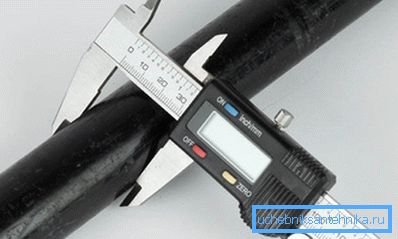

Tipp Fémelemek kiválasztása a vízellátás telepítéséhez, érdemes mérni a vásárolt tétel több termékének méreteit féknyeréssel. Tehát a meghatározás pontossága sokkal magasabb lesz!
műanyag

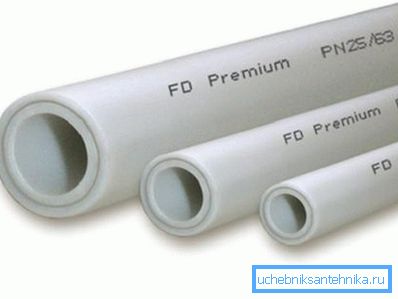

A vízellátó műanyag csövek méretei, amelyek ma széles körben használatosak a fém kontúrok alternatívájaként, szintén nagyon változatosak. Ugyanakkor sok polipropilén, polietilén és fém-műanyag alkatrész gyártója saját dimenziós rácsokat használ, ezért kívánatos ugyanazon márkájú formatervezési minták használatát ugyanabban a rendszerben.
Természetesen az eltérések, ha felmerülnek, jelentéktelenek lesznek, de egy tapasztalatlan mester számára nehéz lehet.

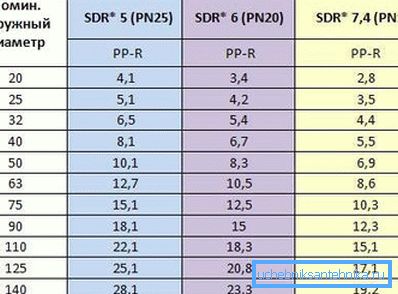

A vízellátáshoz szükséges műanyag csövek mérete (különböző sűrűségű polipropilén) a legnépszerűbb modellekkel kapcsolatos információkat tartalmaz. Minden méret milliméterben van:
| Külső átmérő | PN30 | PN20 | PN10 | |||
| Falvastagság | Belső rész | Falvastagság | Belső rész | Falvastagság | Belső rész | |
| 16 | - | - | 2.7 | 10.6 | - | - |
| 20 | 3.4 | 13.2 | 3.4 | 13.2 | 1.9 | 16.2 |
| 25 | 4.2 | 16.6 | 4.2 | 16.6 | 2.3 | 20.4 |
| 32 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 | 26,0 |
| 40 | 3.7 | 26.6 | 6.7 | 26.6 | 3.7 | 32.6 |
| 50 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 | 40.8 |
| 63 | 5.8 | 42,0 | 10.5 | 42,0 | 5.8 | 51.5 |
| 75 | 6.9 | 50.0 | 12.5 | 50.0 | 6.9 | 61.2 |
Természetesen a kommunikáció lebonyolításakor más méretű műanyag vízvezetékek is használhatók. Azonban a rutinjavítások során felmerülő problémák legtöbbjének megoldásához a táblázatban feltüntetett adatok elégségesek.
következtetés
A vízvezeték csővezeték méreteit a lehető legpontosabban kell betartani. Még egy hüvelyknyi eltérés esetén is a hálózat két részének hermetikus összekapcsolása vagy az illesztés csatlakoztatása szinte lehetetlen, ami azt jelenti, hogy az egész rendszer megbízhatósága veszélybe kerül (lásd még a cikket: Milyen mélységű vízvezetékek optimálisak).
A dimenziókat és a jelölést részletesebben a szabályozási dokumentumok olvasásával és a videó megtekintésével tekintheti meg.
